故障症状：红外线消毒功能正常，但不能臭氧消毒。

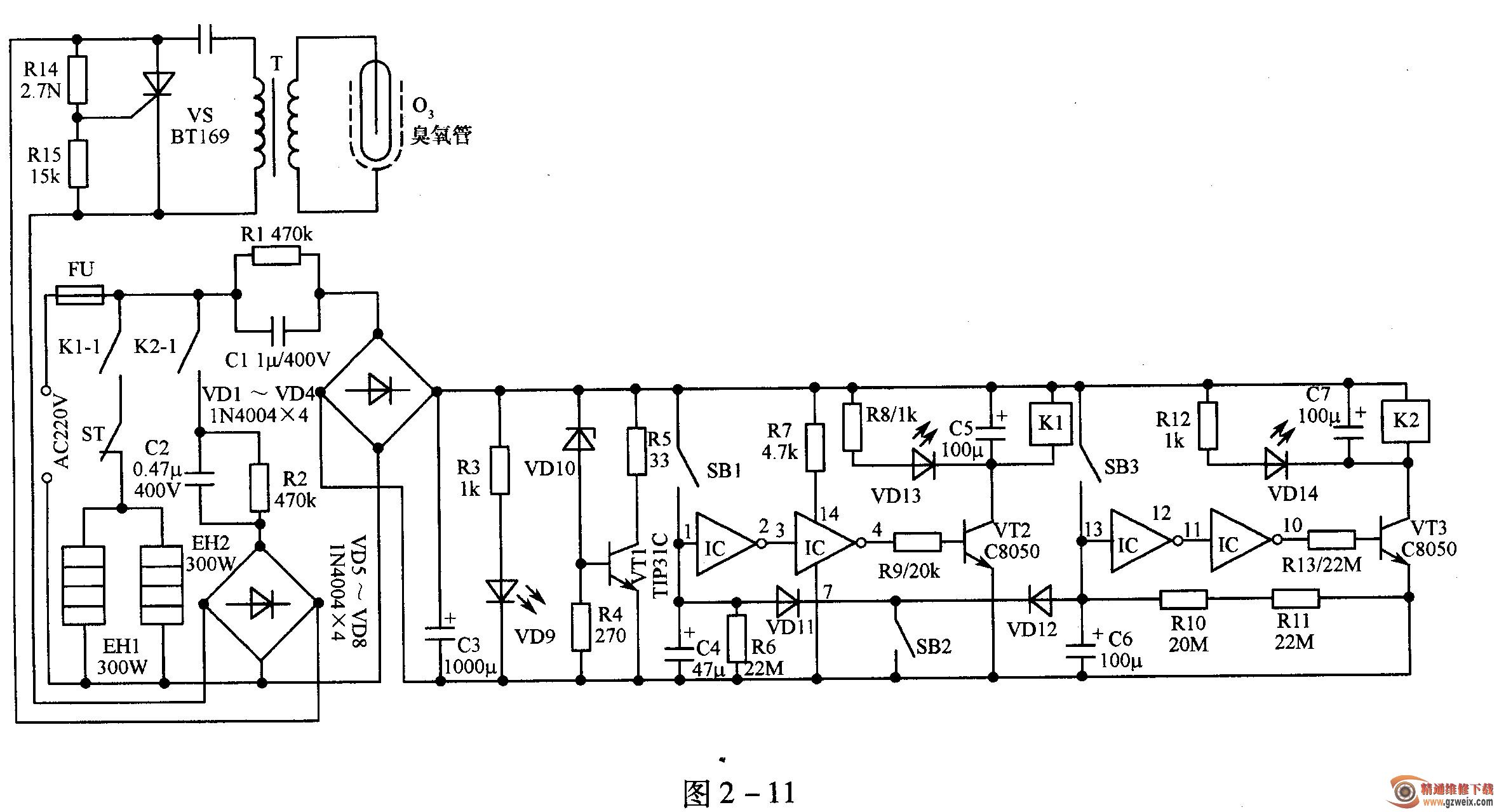

    检查与分析：根据现象分析，该故障可能发生在臭氧消毒电路等相关部位。电路如图2-11所示，检修时，打开机盖，首先按下消毒开关，检查继电器K2是否吸合，经查其得电后已正常吸合，常开触点K2-1接通，表明臭氧功能控制电路工作正常，接着检查整流全桥输出电压正常。怀疑是臭氧发生电路中晶闸管及充放电电容损坏无法产生高压。高压检查方法是，将臭氧玻璃管取下，使电极引线相距2mm左右。通电后，若不产生火花，也无“啦啦”声，则说明脉冲发生器电路出了故障，分别拆下检查，发现晶闸管损坏。晶闸管的好坏可用万用表来检测，用Rx10Ω挡测G,K两极间正、反向电阻，若有明显差异，说明G,K结完好，再用Rx1kΩ挡测A,K两极间正、反向电阻，两者均应在几百千欧以上。若阻值偏小，说明两极间有击穿现象；若阻值为无穷大，说明两极间开路。

检修结果：更换晶闸管后，故障排除。
