格力YTD100H保洁碗柜,消毒后不干燥
来源:本站整理  作者:佚名  2013-02-19 08:05:48

    故障症状:消毒后不干燥,单独运行干燥程序也不工作。

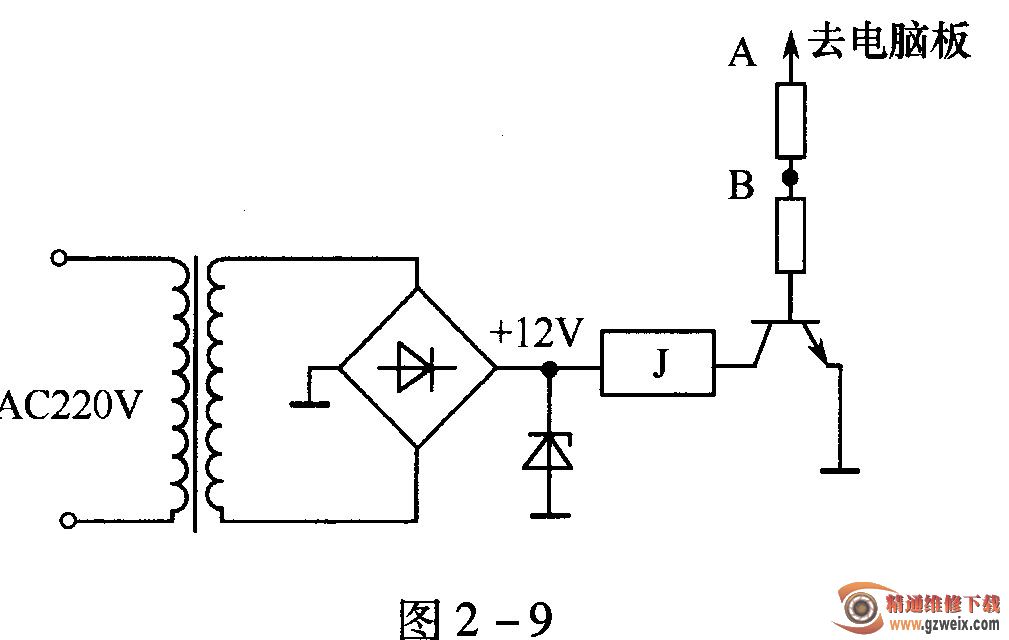

    检查与分析:根据现象分析,该故障可能发生在干燥部分及控制电路等相关部位。电路如图2-9所示。检修时,打开机盖,首先检测电脑板有无控制指令输出。用万用表测量发现驱动三极管基极的0. 7 V电压时有时无,由此基本可以确定电脑板正常,应该是电路存在虚焊。进一步检查,三极管基极到电脑板只有2只电阻,仔细观测,发现A, B两点好像未焊好,经过补焊,驱动三极管基极有稳定的0. 72V电压,试机,干燥电动机仍不工作。再次检测驱动管正常,12V电源正常,判定故障只能出在继电器上,断开,测量干燥继电器,发现电阻为无穷大,已经开路。



检修结果:更换干燥继电器后,故障排除。
