爱庭电磁炉开机后,屏上显示"E4"代码,蜂鸣器发出报警音,不加热
来源:本站整理  作者:佚名  2013-06-24 09:49:40

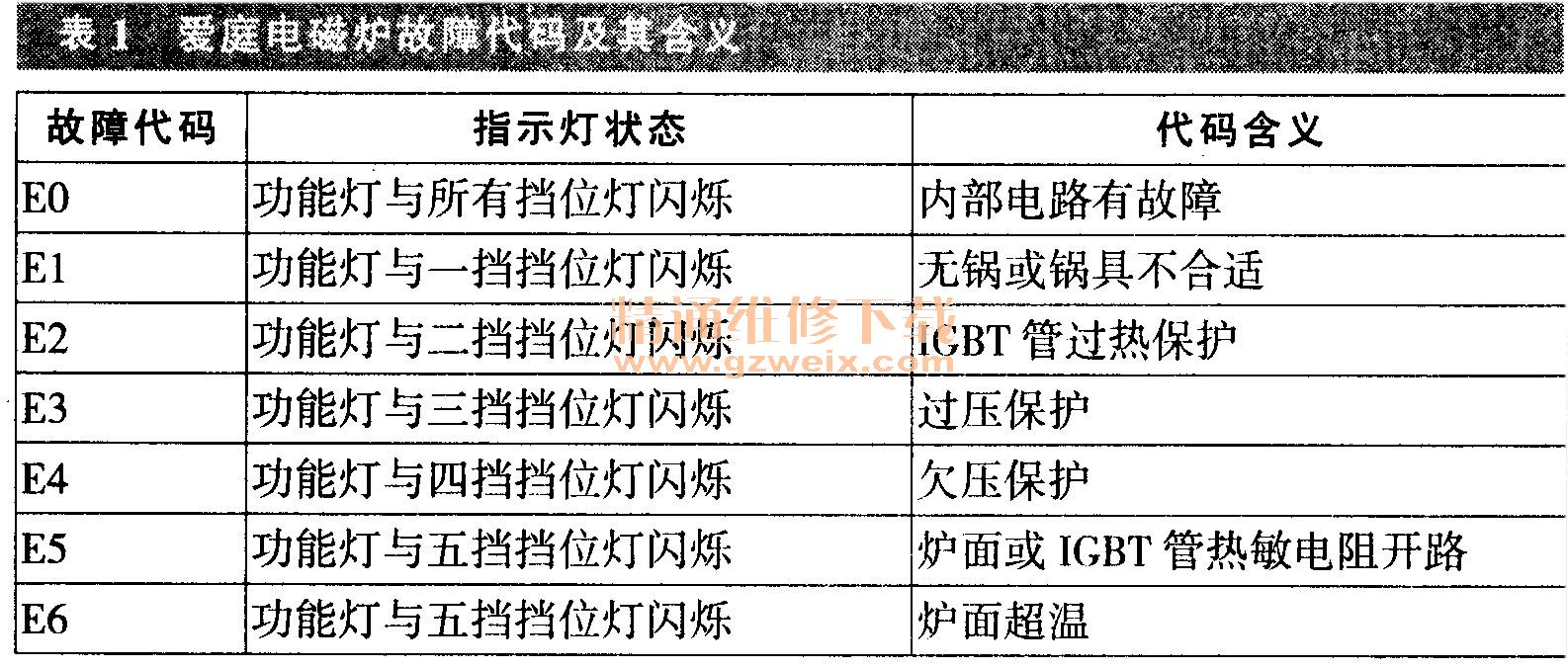

    分析检修:爱庭电磁炉故障代码及其含义见表1, “E4”是欠压保护的意思,该故障常见原因一是市电电源电压偏低,二是市电检测电路出了故障。

    将该电磁炉拿到笔者的维修店中试机还是显示“E4",实测维修店的市电电压为AC 215V,说明该机故障原因应是后一种。市电经D91,D92整流后产生脉动直流电压,通过R91,R92,C919和R93,C92送至微处理器U1(S3F9454BZZ-DK94)的15脚,微处理器据此信息来判断电压是否正常。检修时为安全起见,先拆下线盘L2,然后接通电源,用万用表DC10V挡测量U1 15脚电压为0V,正常时为3.1V。断电检查,发现R93阻值变成了几兆欧,换新后试机,故障排除。
