该型电热水器控制电路由电源继电器板和控制显示板两部分构成。

    一般所谓快热式或速热式电热水器均指其（无水箱）加热功率较大（本机有3200W和2300W两个加热器），加热速度快，加热时间短。由于加热时取用工频市电电流较大，所以电源线采用3 X2.5mm2的护套软线，电加热器控制继电器触点额定容量为30A，有足够的电流余量，大大提高了工作可靠性，延长了使用寿命。

一、电路原理简述
    为方便分析故障原因，先简要介绍该热水器控制原理。热水器主控电路采用先进的S3F9454BZZ-DK94H C2）单片微机芯片，它采用20脚双列直插式扁平封装，工作电压VDD-VSSO为5V，具有P0.0～P0.7一组8位I/O（输入／输出）口、P2.0～P2.6一组7位I/O．口，内含A/D（模／数）转换器，还具有自检、温度检测显示、功率调整显示等功能，其各脚功能和用途见表1。

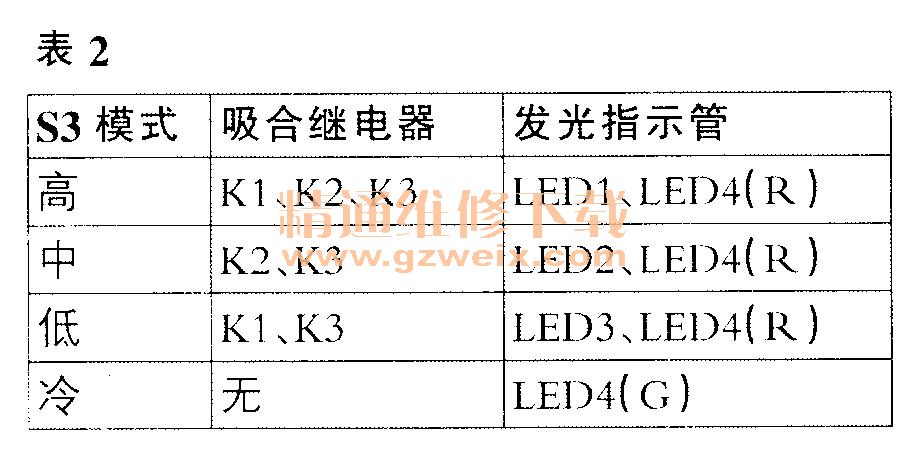

220V交流市电经T1降压、VI） 1～VD4整流后，通过复位开关S1（常闭）为K1-K3提供12V电源，并经IC1（7805）稳定为5V，为单片机IC2、控制及显示电路供电；在不使用热水器时，5V电源经P1 0 （ 1 kΩ）为单机供电，以降低静态功耗。打开水龙头使用热水器时，在水流推动下S2闭合，将R10短接，以提供较大的电源电流；S3为功率（水温）选择开关，有高（3200W+2300W ）、中（3200W ）、低（2300W ）、冷四挡。继电器吸合和发光指示管对应关系见表2。其中LED4为双色发光管，加热时发红（R）光，冷水时发绿（G）光，VT5为驱动管；RT为负温度系数水温检测热敏电阻，水温信号经IC2 19脚内部A/D转换器变换成数字信号后，由双位数码管SID 1显示水位。IC212～18脚输出笔段信号，⑤、11脚输出个位和＋位数码管选通信号。当加热水温≥60℃时，IC2⑦、⑧、③脚输出低电平使VT1-VT3截止，KI-K3释放，EH 1, EH2失电停止加热；R12,R13,VT4,HA组成蜂鸣器提示音电路；电极JP1, C3, C4, K6-R8, VS组成漏电检测电路；IC2未设专门的复位控制电路，可按一下S1瞬间切断电源再立即接通，实现控制和显示电路的复位清零。

二、故障检修实例

    例1：不加热或加热器工作失常
    无论S3置高、中、低挡，EH1,EH2均不工作，热水器出水口为冷水。（1）如全部指示灯及数码管均不亮，说明整机不工作，重点检查直流电源，如FU烧断，T1绕组断线，VD1 -VD4坏损，S1常闭触点接触不良或连线断脱，IC1损坏，EC1,EC2,C1,C2击穿或漏电；（2）检查温度传感器RT，当RT性能变差造成常温阻值过低或击穿漏电时，IC2 19脚水温信号电压过低，单片机误判为水温260℃，停止⑦、⑧、③脚的高电平输出，K1-K3均不吸合；（ 3 ）IC2⑩脚正常电压为4.2V，若⑩脚电压接近0V，表示已收到热水器漏电信号，单片机停止加热器工作。原因一是漏电检测电路误动作，以单向可控硅VS （MCIZI 00-8 ）击穿、漏电为多见；二是加热器EH1,EH2加热芯与金属外壳相碰漏电，或加热管外壳出现微细裂纹导致水渗入加热芯；（4 ）K3不吸合或其常开触点接触不良。一般为VT3开路性损坏，IC2③脚、R9,K3线圈开焊，VD5击穿漏电，K3常开触点氧化、锈蚀导致接触不良及主回路火线（L）断脱。提示：若K1,K2发生不吸合或接触不良故障,S3高档加热功率将变成中或低档，可参考K3检查方法排除故障;（5）若上述检查均正常，可判断为单片机S3F9454BZZ-DK94损坏。该单片机也用于其他家电，如汇成HC-16电磁炉、希贵C18电磁炉、华帝HS20P电磁炉、金灶KJ-68H泡茶炉等，由于所需功能和控制对象不同，其内部掩膜ROM中写入的控制程序及I/O口也有区别，更换单片机时必须选用型号（包括型号后缀）完全相同的芯片，否则会因引脚功能及控制程序不同，导致热水器不能正常工作。
