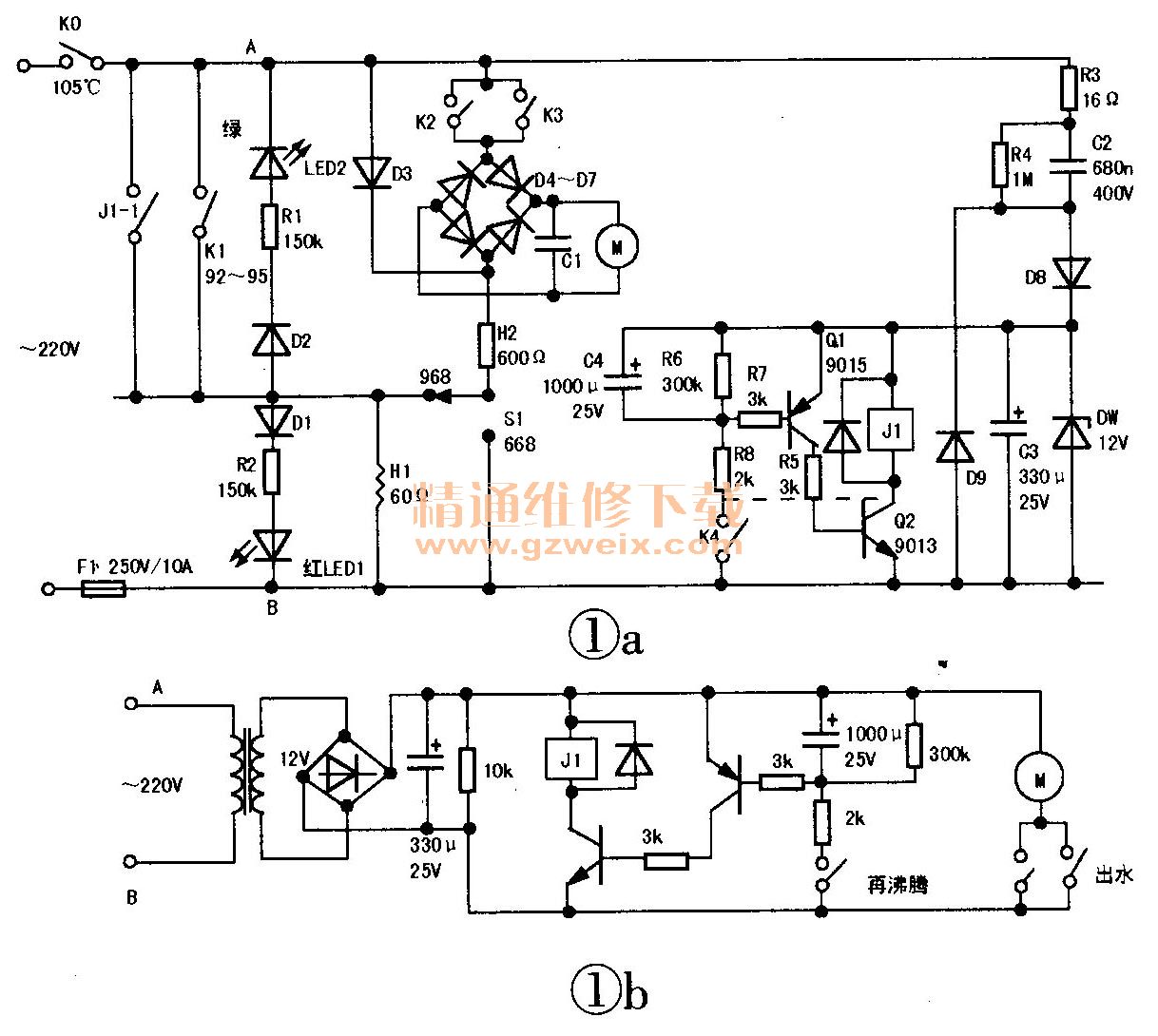

电热水瓶一般的电路结构见图1。它包括：过热、过流保护，加热电路，显示电路，出水电路，再沸腾电路等。

一、过热保护器损坏
    水加热到一定程度，“保温”指示灯还未亮，过热保护器K0就工作了，切断了电热水瓶的总电源，水未开，也不能电动出水了。这种故障可能有两种情况：一种是过热保护器（一般是105℃）内部的双金属片老化，接触不良，有了较大的接触电阻，通电后自身加热而致开关自动断开。一种是外部接线片的铆钉处松动，有接触电阻，自身加热而致断电。将铆钉周围处理干净，焊好即可。内部接触不良的只能换新，这时也可将过热保护器的两根线短接，利用水开后能断电的保护器即可。如图1中的K1所示。也可以断开保温加热器H2，“保温”状态时不要H2加热而省电。如果是单纯的H2烧断【这种情况我见过几次，因为H2阻值较高（一般约600Ω是主加热器H1的10倍）】，而又极细，在某些电路中可不用管它。在图1中，加热器H2是接在“968”点时，H2的断掉，会造成不能电动出水，可将其接到“668处”（请注意！实际操作上是H1、H2公共接点的改变）。

二、开机后漏电保护器跳闸

    1．加热器与机身绝缘不良。其故障表现为：开机后，市电供电电路中，如果有漏电保护器，会自动跳闸断电。这是加热器上绝缘层云母片上某处被击穿，只要轻轻撬开加热带外包装金属皮，仔细检查，就发现有痕迹。只要剪一小片已淘汰的加热器的云母片或晶体管上用的云母片垫在此处，即可继续再用较长时间，不必急于购新。
    2．出水口后的电动出水按钮内部电路板受潮漏电。尤其是出水微动开关是接在AC220V电路上的，很有可能出现这种情况，干燥处理后可将周边封死不用。一般的漏电开关，在电流5～10mA时才会动作（当漏电流大于50mA时，人会有生命危险）！

三、电动出水来爽

    可能有下列几种原因：
    1.泵入水口处小孔被水垢堵住，使进水不畅，这是最常见原因。见图2，此入口上有十余个小孔，直径约2毫米，是很容易被水垢堵的。厂家又没有做成可拆装的、便于清洗的活动盖，清洗起来比较麻烦（清洗的物质要没有毒，出水口又高约15rim，要泡过来又要大量的溶液），这也可能是许多人不愿选购电热水瓶的原因之一。我的方法就是干脆把小孔去掉，让它成一大孔。就是用手电钻，用直径3-4毫米左右的钻头，去扩周围的小孔，把小孔片全部拿下，用什锦锉打磨光滑（注意清理碎屑），这样就很难再堵，流水便会极其通畅。

    2．微动开关有了相当的接触电阻降，影响了电机的工作。这种情况多发生在微动开关是接在采用由变压器提供12V电压的低压一端的情况。因为出水电机（8-12V/3W）电流较大，微动开关几欧姆的接触电阻就可影响电机工作。可将出水微动开关换接到变压器的原边AC220V的一根线上试试。

    3．出水电机故障。如果以上两种办法不行，考虑是电机故障。电机换向器滑环磨损严重或修或换新。如果想修水泵电机，拆开也很简单。拆开后观察碳刷是否完好，滑环是否需要修整或需要改变与碳刷接触的位置等等。但装上底盖时则不容易，现介绍一法，会使这项工作变得极其容易。参考图3，在电机盖的三角孔中插入二根牙签或火柴棍，支撑起两碳刷的弹簧片。这样会使两个碳刷的距离大于换向器的直径，使盖子很容易装上，随后再拨出两根小棍，使内部接触良好。短时间通电实验。空载电流约80～100mA。

四、电动出水电路
    图1中电动出水电路是利用加热丝的限流作用，来产生一个低压，给水泵电机供电的。其主要目的是节省了一个变压器。H1、H2的公共端接A点的是PZD-968系列 H1、H2公共端接B点的是PZD-668系列。这一个接点的不同，却带来了很大的不同。接A点时，只有当K1、J1-1都是断开、“保温”指示灯亮时，才能提供出水。主、副加热器H1、H2均起限流作用，有一个开路便不能够出水。而接B点的电路随时可以出水，只有当H2开路时不能出水，这时可以采用耐高压的电容降压（约2.2MF400V）并联在已坏的H2上来解决。

    参考图中，出水电路与再沸腾电路的电源是合二为一的。再沸腾电路的电源，采用的是电容降压，直接由市电取得低压电源的方法，基本上是一个恒流电路。只要一通电，此电路低压部分流过约50mA电流。J1吸合时约需要30mA电流。J1释放时，50mA的电流全部流过稳压管DW，其允许功耗要1W才行。图3则无这种情况，因为“出水”与“再沸腾”不会同时使用。

五、底座固定螺丝难装

    每次拆下底座，再装上去时，那两根很长的螺丝钉很难装上。原因是螺母孔在一个很窄的铁片上，与螺钉很难对准。现有一法介绍给同行：找一内径合适的废旧塑料圆珠笔杆，锯下两段，长约1cm左右，略加打磨，用A，B胶贴牢在铁片上的螺母孔处，这样装螺钉时就极易找准螺母孔了。

      相关知识链接：再沸腾电路是一个设计很好的延时断电开关，它简约、省电、稳定。通过J1可以扩大它的控制功率范围，C4的改变，可以改变其时间常数。若将R8的下端与Q2集电极相连，则会成为一个很现成的自锁电路（例如：要求手动启动供电的设备断电后再来电时，拒绝自行启动供电）但是切记，这种取得“低压”电路的方法，并未与市电隔离，要极其注意。
