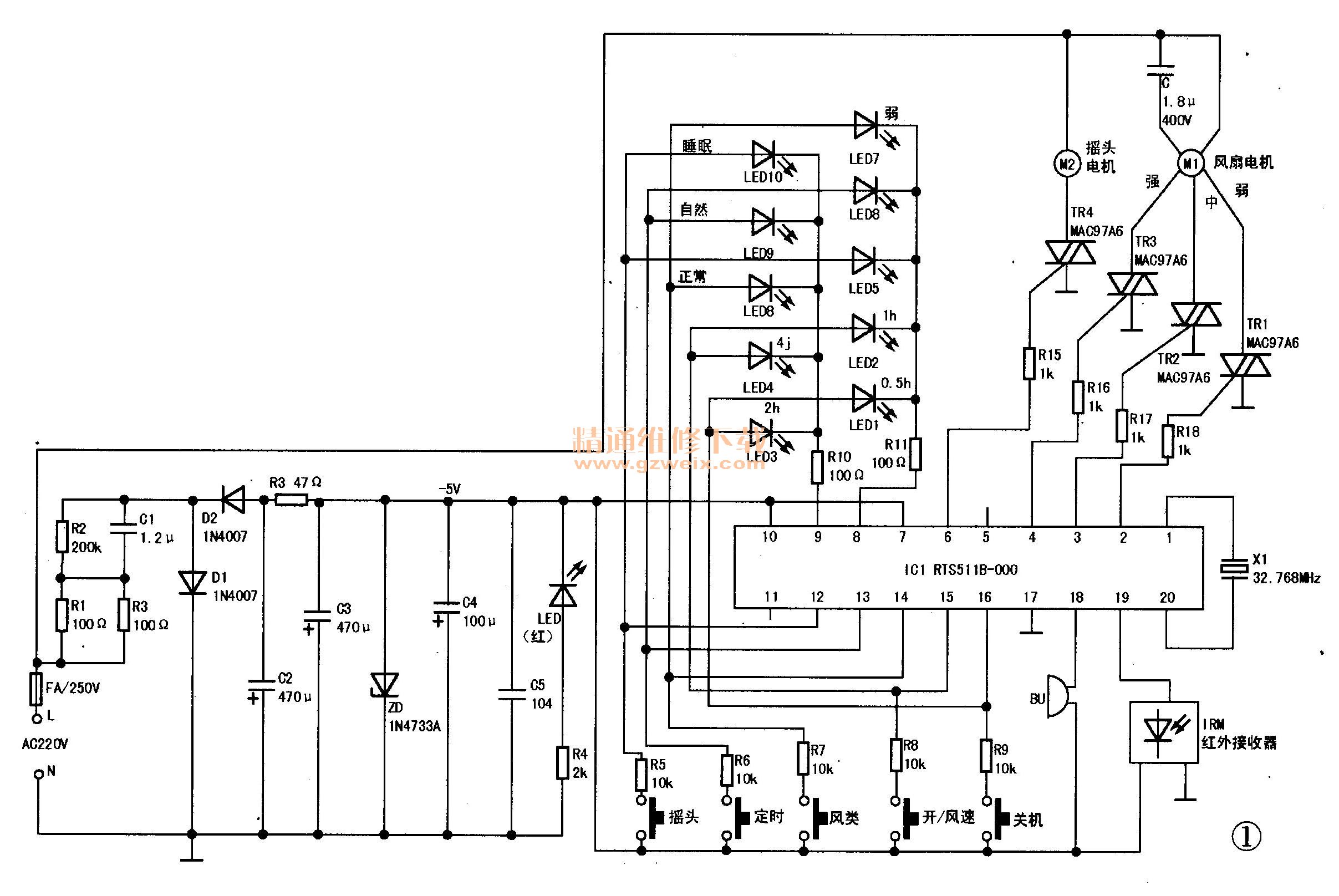

远华FS-40KC型遥控落地扇的控制电路采用三肯公司生产的遥控译码块RTS511B-000（IC1），如图1所示，其引脚功能与实测值见表1。该风扇具有手控／遥控开关机、风速、风类、定时及摇头等功能。

    例1：电源指示灯不亮，所有控制不起作用，整机不工作。
    分析检修：根据故障现象分析，估计故障发生在电源输入电路或直流电源电路。AC220V市电经保险管F、限流电阻R1、电容C1降压，再由二极管D1、D2整流及电容C2滤波后，经电容C3-C5及稳压管ZD滤波稳压产生一5V直流电压，作为IC1及其他电路的工作电源。同时经电阻R4降压使电源指示灯LED发红光，指示风扇已接通电源。
    卸下电路板，检查保险管F正常。接通市电，测量IC1的⑦、⑩脚无－5V电压，由此判断直流电源电路相关元件损坏。目测各元件，发现R3焦黑，测其两端已开路，更换R3和C47后开机，风扇依然不工作，手摸R3发烫，估计后级滤波稳压电路有短路点。经查ZD的正、反向电阻均为0Ω（正常时正向电阻约13kΩ，反向电阻约43 kΩ）。更换ZD后通电试机，故障排除。

例2：遥控操作开机正常，并听到蜂鸣器发出提示声，但手控操作不能开机。
    分析检修：遥控操作开机正常，说明接收控制电路工作正常，而手控操作不能开机，多是按键接触不良或损坏所致。接通市电，电源指示灯LED亮，说明直流供电正常，测量IC1的⑦、⑩脚－5V电压正常。断电，按下“开／风速”按键测其直流电阻，约30kΩ，这说明该按键内部接触点严重氧化。再测量其他按键，均存在不同程度的接触不良现象。将所有按键全部换新后开机，故障排除。

    例3：遥控或手控置于“强档”，风扇不转，其他档均正常运转。
    分析检修：通电，将风扇置于强挡，测量IC1的④脚输出负电压（-5V），说明IC1工作正常。断电，检查“强挡”控制电路各元件，发现双向晶闸管TR3塑壳开裂，测该管T1、T2极间的正、反向电阻均为无穷大，由此确认TR3已开路，换新后试机，故障排除。

    例4：操作摇头键，风扇不摇头送风。
    分析检修：该故障通常是摇头控制电路或摇头电机本身损坏引起的。通电，测量IC1的⑥脚输出有负电压，说明IC1工作正常。断电，检查R15，TR4和M2，发现M2两端引线中的一条已脱出，说明M2内部绕组断路，正常时其绕组电阻约为9.2kΩ。更换M2（型号TYD49，电压220V、功率3W-4W、转速5r/min不定向永磁同步电机）后，通电试机，风扇正常摇头送风。

    例5：遥控或手控操作在弱风档或中风档，风扇电机不转，在强风档转速很慢。
分析检修：此故障多为启动电容C失容或容量变小所致。拆下启动电容，用数字万用表电容挡测其两端，显示容量为0.6μF，正常容量为1.8μF。换上一只型号为CBB61型1.8μF/400VAC无极性电容后，故障排除。

    例6：风扇电机运转噪声大，有时乏力，有时不转。
    分析检修：此故障多是电机转子两端轴承润滑油干涸，导致转轴与轴承间摩擦力增大所致。向轴承加入适量润滑油后试机，故障排除。
