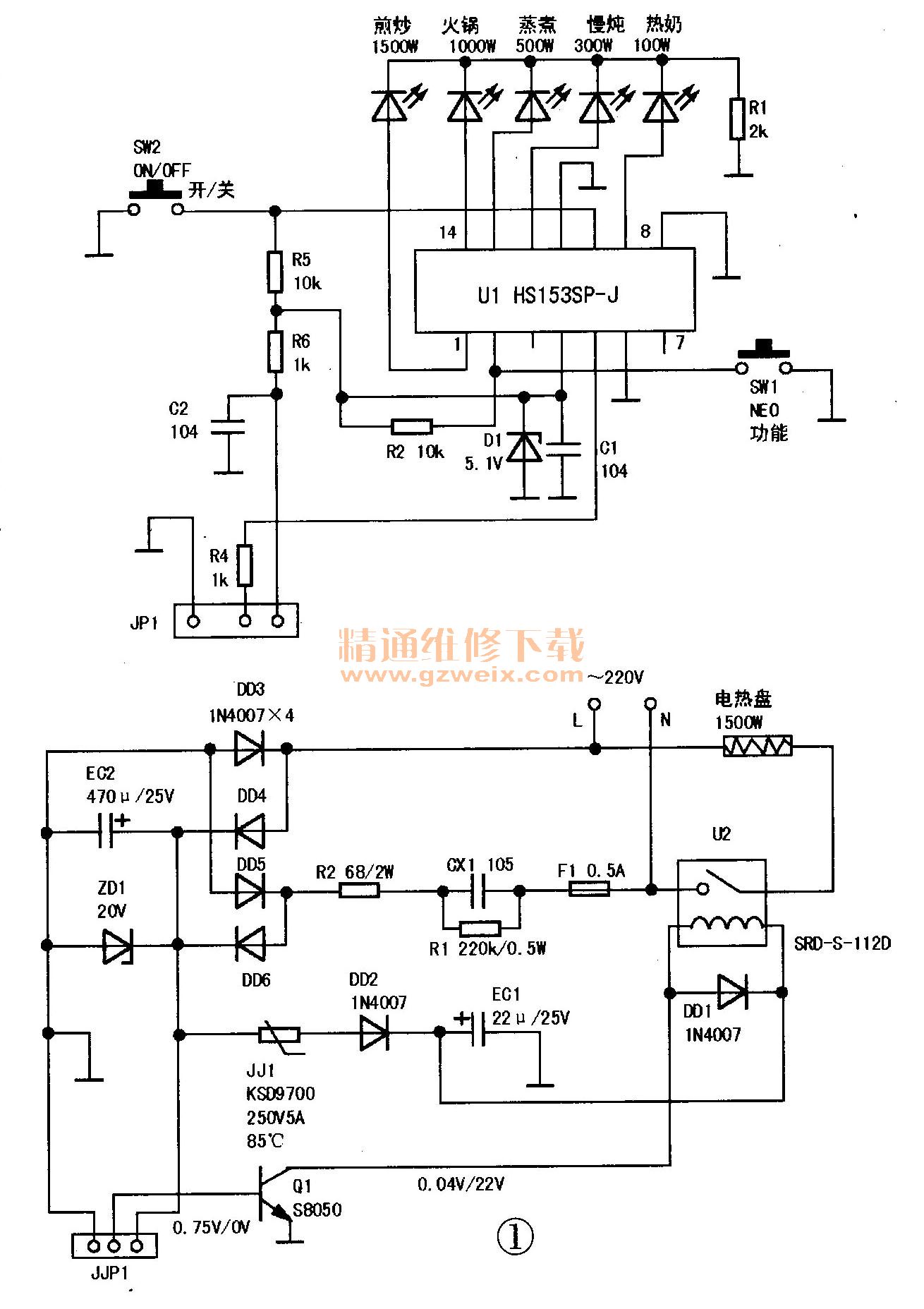

迪声DSZ-105A型无烟电灶具有元件少、控制方便、热效率高、余热时间长、节省电能等特点，并省去了电源变压器，用电容降压的方法为小信号电路供电。现介绍其电源工作原理。实绘整机电路图见图1, HS153SP J在路电阻电压值见表1。

    一、工作原理
    交流市电L一端连接1500W的电热盘，另一端则进入桥式整流的两支整流管。N的一端进入U2的触点端，待有控制信号后继电器吸合让加热盘发热，另一端则经0.5A的保险丝F1、电容CX1（1μF）和电阻R1的并联降压再经电阻R2后进入桥式整流的另两支整流管。整流后的直流电压经EC2滤波和20V的稳压二极管将稳定的20V直流电压分两路送出。一路经温度保险丝JJ1、二极管DD2和电容EC1后进入继电器 U2线圈的一端。另一路20V电压经插座JJP1去往控制板，经R6 、R2降压和D1稳压后为U1提供稳定的5V电源。

    二、检修实例
    1．通电后整机无反应
    测试电源稳压二极管ZD1两端只有6V电压，EC2、R2、R1、F1及整流桥均正常，负载也无明显异常。拆下降压电容CX1测量已由正常时的1μF降至0.1时。换用同规格电容（此电容的容量选取在0.68 μF～1μF均可）后试机，故障排除。
    2．通电后开／关机及功能操作与相应指示均正常，就是不加热，听不到继电器的吸合声
    测Q1基极有1V电压，DD1两端有12V电压，由此证明继电器U2损坏。换用同一型号12V继电器后试机，故障排除。
    3．电热盘与电源的连接插子易损
    该电灶的电热盘与电源的连接处用的是铜质插子，质软且较薄，容易引起连接处打火、发热，使用日久此插子较易损坏。代换时要用铜质或钢质较厚、弹性较好的插子，使其接触良好，不易损坏。
