故障现象：通电无反应，面板无显示，风扇不旋转，机器不工作。
    故障分析：根据故障现象判断该炉可能为负载短路后过流而导致电网进电电路及整流滤波电路的元件损坏，也可能是该电路因过压导致其内部元件损坏，首先检修图1这部分电路。

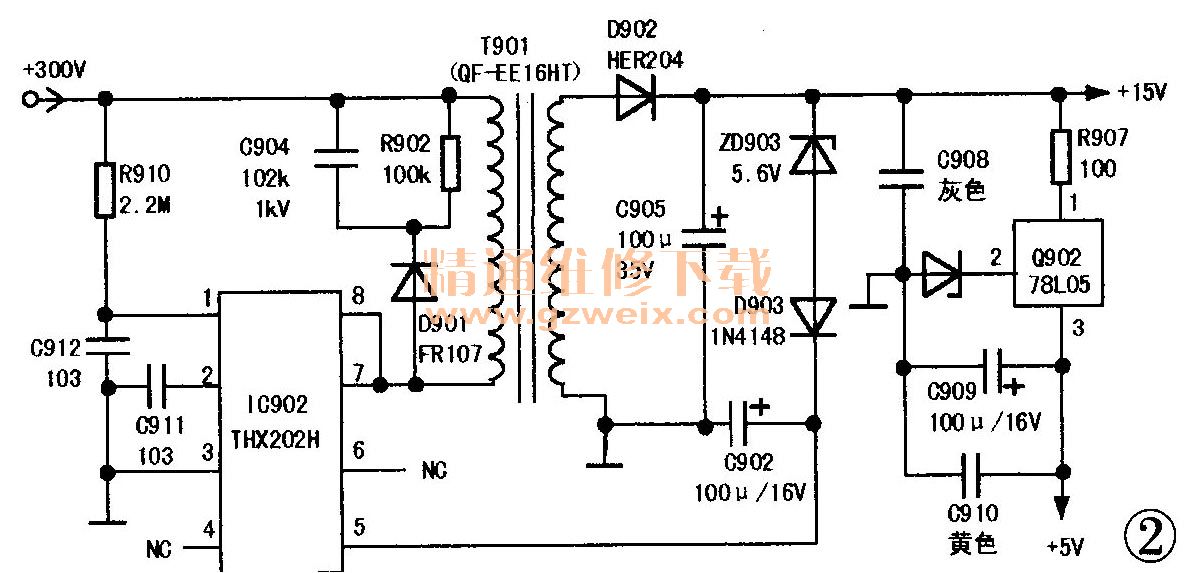

    实际维修：断电拆机，先测保险管F8001 （15A/250V）完好，说明ZNR001（561）应没有击穿，拆下测量完好。焊下D101～D103（1N4007×3），用MF-47型万用表R×1k挡分别测量均为正向阻值8kΩ左右，反向阻值∞，属正常范围。测R901（22Ω/2W）开路，测C901严重漏电，用15Ω/2W电阻更换R901，用10μF/450V电容更换C901，通电后，15Ω/2W电阻瞬间烧坏、开路。怀疑后续振荡电路可能有击穿短路的元件，相关电路见图2．

    先拆下IC902 （THX202H ），用MF-47型万用表R×1k挡分别测THX202H的③脚和⑦、⑧脚，正反向阻值均为∞，说明THX202H没有击穿短路，拆下R910（2.2M），C911（103）和C912（103）测量，均正常，再测D902 （HER204）正向阻值6kΩ左右，反向阻值∞，ZD903 （5.6V）正向阻值11 kΩ左右，反向阻值∞ ，D903（ 1N4148）正向阻值8kΩ左右，反向阻值∞，均属正常范围，最后测C902（100μF/16V）和C905 （100μF /35V）均充放电正常，未发生漏电。但在测一贴片小电容C908（灰色）时，发现该电容两端呈导通状态，即15V对地短路，拆下C908测量，果真短路，此时用MF-47型万用表R×1k挡再测15V对地阻值为11kΩ左右。将此电容用一优质瓷片电容104/50V更换，再将R901用一优质的15Ω/2W电阻更换后，开机，面板显示屏点亮，炉上放一装水铁锅后，按开／关键，再按火锅键后，风扇旋转，开始加热，故障排除。

    小结：1．电磁炉通电无反应，若测得保险（10A-15A/250V）完好时，一般情况多为低压直流电源电路（开关电源振荡电路或变压器整流滤波电路）工作不正常。由于电磁炉的加热线圈需要高压大电流，而控制电路、检测电路和脉冲信号形成电路等需要低压小电流，因此电磁炉中都设有一个辅助低压直流电源为其提供所需低压。低压电源可产生＋5V、＋8V、＋12V、＋15V、＋18V，＋20V等直流电压，大多数电磁炉低压都采用＋5V、＋12V或＋8V供电，＋5V电压一般由三端稳压器7805从其他较高的电压中稳压后取得，其他电压则直接从低压变压器次级绕组整流滤波后取得，＋5V电压主要供给微处理器（MCU）电路，操作显示电路、检测电路（炉面温度检测电路及IGBT管温度检测电路）、保护电路（过压保护电路及浪涌保护电路）、调制电路等；＋18V电压则主要供给IGBT管驱动电路、电风扇电机工作电路等；＋12V电压通常供给过流电路、过压电路、检测电路及风扇电机工作电路等。
    2．该炉由开关电源振荡电路产生低压＋15V为其低压供电，＋5V则由三端稳压器Q902（78L05）从＋15V中稳压后取得，该炉中贴片电容C908短路后，变压器T901次级电路电流增大，在变压器T901互感的作用下，T901初级电路电流也相应增大，此时限流电阻R901因电流增大而烧毁，有效地保护了后续电路。在R901烧毁后，振荡电路停振，变压器T901次级无低压15V输出，导致了该炉出现通电无反应的现象。
    3．当电磁炉在通电无反应时，若测得保险（10A-15A/250V）完好时，应首先检修低压形成电路，重点检查保险电阻（限流电阻）及振荡电路中的元件是否已损坏，最后检测低压负载电路是否已短路。在正常情况下断电后测量C901两端时表针应左右摆动，即C901应有充放电现象，且黑表针接其负极、红表针接正极时，该两端应有7kΩ左右阻值；黑表针接其正极、红表针接负极时，该两端应有50kΩ左右的阻值。若测得C901两端阻值远远小于7kΩ或已为0Ω时，表明该后续振荡电路已有元件损坏或击穿，同时R901也随之损坏。若测得C901两端阻值属正常范围，表明后续振荡电路正常，此时若限流电阻R901持续损坏，则振荡电路其后续负载电路应有元件已击穿短路或已损坏。

    4．笔者在大量维修电磁炉后两点体会：其一，图1中D102、D101组成的整流电路是一个桥式整流电路，它是以D101、D102为桥式整流的两个正端，再借用主电源桥堆BR001 （U15K80R）中的两个二极管D3和D4为负端组成完整的全桥式整流电路；其二，电磁炉的地线都是连在一起的，没有和交流部分进行隔离，所以地线有可能带有220V高压，通电检修时需特别注意，不可碰触线路板，以防触电。
