海尔FCD-THC 50/60升电热水器，采用六反相器CD4069作水位指示、四电压比较器LM339作电路控制及加热显示，采用这种4069、339（或LM324）电路模式的电热水器还有许多型号，如乐华、三环、鲁斌QZD -1、华厦HXZD-6、华厦ZDCK-25型电热水器等，其工作原理基本相同。

    一、 控制电路工作原理简述

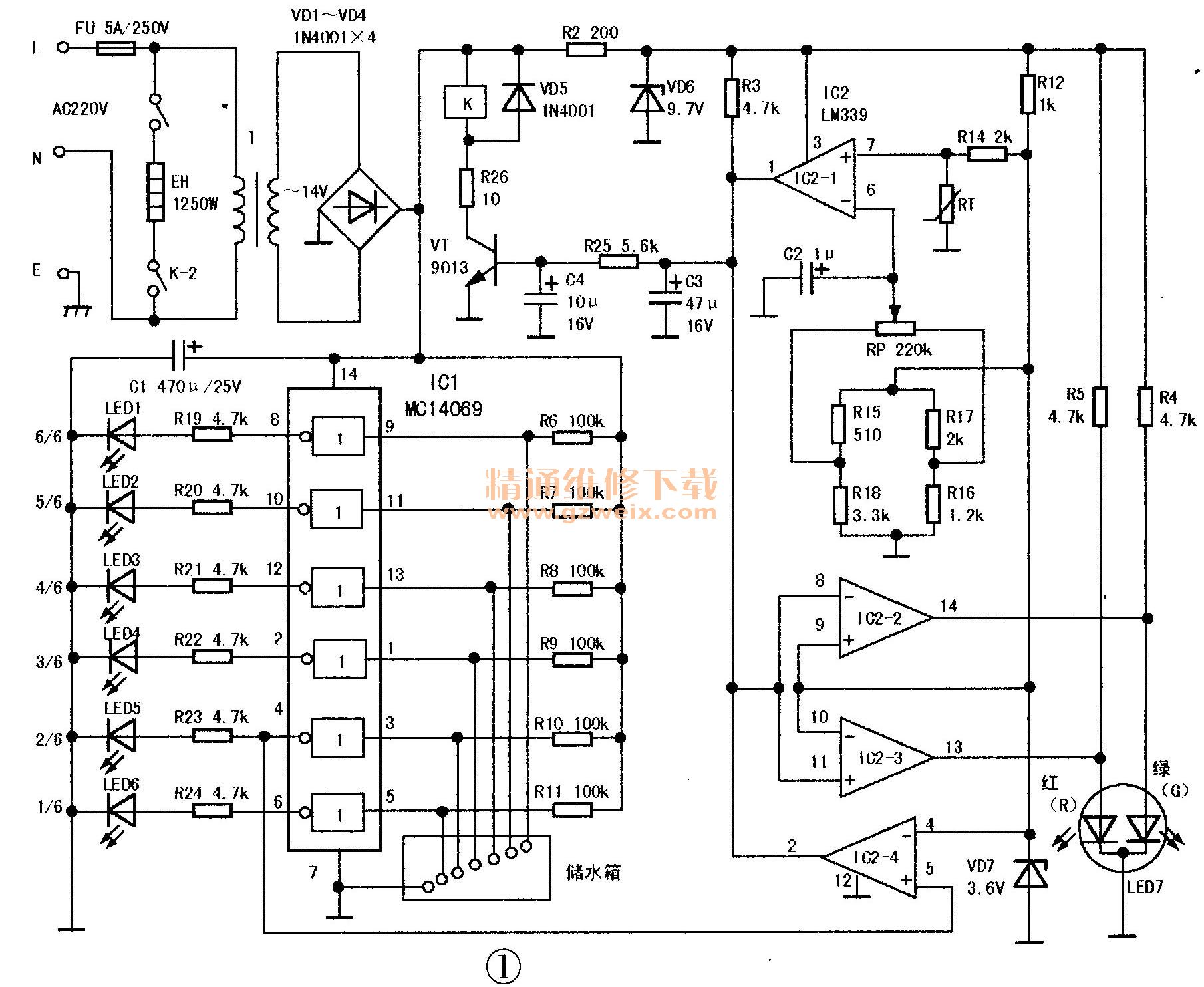

    该电热水器控制电路由电源、水位检测、加热控制及显示三部分组成，原理电路见图1。

    1．电源电路
    220V交流市电经保险FU后分成两个支路：一是由继电器K两组常开触点K-1、K-2控制为加热器EH供电，此为交流主电源；二是经电源变压器T降压至AC 14V，经VD1-VD4桥式整流、C1平滑滤波后形成17.8V直流电压（实测值），为IC1、水位检测电路及继电器K供电。同时经R2限流，由VD6稳定为9.7V为加热控制及显示电路供电。此为辅助直流电源。
    2.水位检测电路
    由六反相驱动器1C1、输入上拉电阻R6-R11、水位电极、限流电阻R19～R24，水位指示发光管LED1-LED6等组成，指示间隔为储水箱1/6高度。IC1的型号为MC14069、CD4069等。放置在储水箱最下部的公共电极接地，六个检测电极按储水箱高度1/6排列，与IC1六个反相器输入端依次相接。无水时电极悬空，由于R6～R11的上拉作用使对应反相器输入高电平，输出低电平，LED不亮；当水超过电极时，反相器输入变为低电平，输出高电平，对应LED发光。例如，当水位超过3/6电极时，LED1～LED3不亮，LED4～LED6发光，表示水位达到储水箱高度的3/6。
    IC1检修实测数据：14、⑦脚间电源电压17.8V；无水时反相器输入电压为7.8V，输出电压0V；有水时反相器输入电压为0.2V，输出电压16.2V。
    3.加热控制及显示电路
    以四电压比较器IC2为核心组成，其中IC2 -1、IC2 -4作加热控制，IC2-2、IC2-3作加热指示，IC2的型号为LM339、SF339、ANI339、IR2339等均可。加热器工作由VT驱动继电器K吸合来实现，有两路加热控制信号：一是储水箱水位控制。当水位达到2/6电极高度时，IC1④脚输出16.2V电压加到IC2-4⑤脚，使其同相端⑤脚电压大于反相端④脚电压（3.6V），②脚输出5.2V高电平，VT导通并驱动K吸合，加热器EH得电开始加热，此时水温应低于调温电位器RP设定值。若水位低于2/6电极，IC1④脚为0.2V，IC2-4⑤脚电压小于④脚电压，②脚输出0.16V低电平，这时无论IC2-1①脚输出电平高低，VT均不能导通，K处于释放状态，EH无电不加热，实现缺水保护；二是储水箱水温控制。温度传感器RT为负温度系数热敏电阻（NTC），安装在储水箱中随时检测水温。当水温低于RP设定温度时，RT阻值较大，与R14对R12、VD7提供的3.6V基准电压分压后，使IC2-1同相端⑦脚电压大于反相端⑥脚电压，①脚输出5.2V高电平，VT导通，K吸合，EH加热。当水温高于RP设定值时，RT阻值变小，与R14对3.6V分压后使IC2-1⑦脚电压低于⑥脚电压，①脚翻转为低电平0.16V，此时无论IC2-4②脚输出电平高低，VT均截止，K释放，EH失电停止加热，实现水温过高保护。
    IC2-2、IC2-3的同相输入端与反相输入端交叉连接，组成窗口电压比较电路，用以驱动加热指示灯LED7、LED7为红（R）、绿（G）双色LED、IC2-2、IC2-3⑨、⑩脚接3.6V基准参考电压，⑧、11脚接IC2-1①脚和IC2 -4②脚输出的加热控制信号，为EH加热时IC2-3 13脚输出1.8V电压使LED7红管发光，此时IC2-2 14脚输出0.12V、LED7绿管熄灭；反之，EH停止加热时，LED7绿管亮，红管灭。
    IC2各脚功能和不同状态的工作电压及在路正反向电阻值见表1，供检修参考。

    例1:接通电源后，水位指示灯和加热红、绿灯均不亮，整机不工作。
    分析检修：检查保险FU未烧断，电源变压器T初级输入市电也正常，但次级整流输出电压只有2.6V，正常值约为17.8V。检查整流管及电源滤波电容，发现C1严重漏电，C1的标称值为470μF/ 16V，实测VD1 -VD4整流输出已达17.8V，显然是C1耐压不足引起的击穿漏电。选一只470μF、耐压25V电容更换后，故障排除，并消除了故障隐患。
    例2：储水箱注水后，水位指示正常，红色加热指示灯亮，但不加热。
    分析检修：根据故障现象，先检查交流主回路，测加热器EH（1250W）两端电阻为38.7Ω正常，检查继电器触点K-1、K-2也无烧损和接触不良迹象，说明交流主回路无异常。检查继电器K驱动电路，发现继电器限流电阻R26烧焦变黄，焊开一端测量已烧断开路，进一步检查VT的c、e已击穿短路。分析是VT击穿短路后，导致R26承载电流增大而烧断变色。同时更换R26（10Ω/0.5W）、VT（9013）后试机，热水器加热功能恢复正常。
