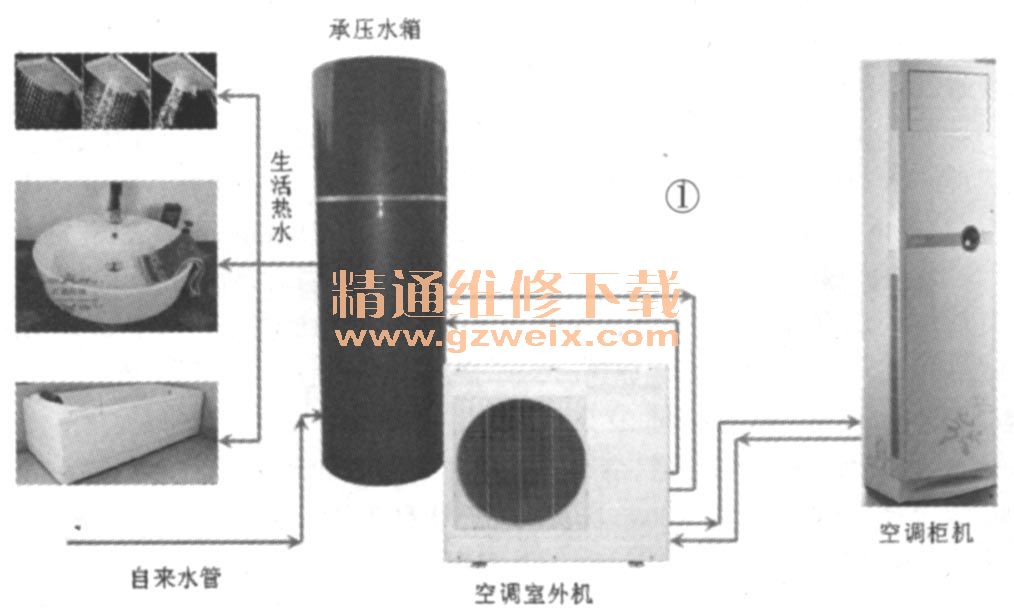

空调在制冷时，热量通过冷凝器由冷却介质（水、空气等）带走。如果能够把这部分热量利用起来，则可大大提高制冷机组的能源利用率。空气能三联供热泵热水器（又称热水型空调）就是基于上述想法而设计的，其组成如图1所示。

    这里所说的热泵外形与常用空调外机相同，但内部结构有所不同。热泵的内部结构如图2所示。

    一、工作原理分析
    1．制冷模式

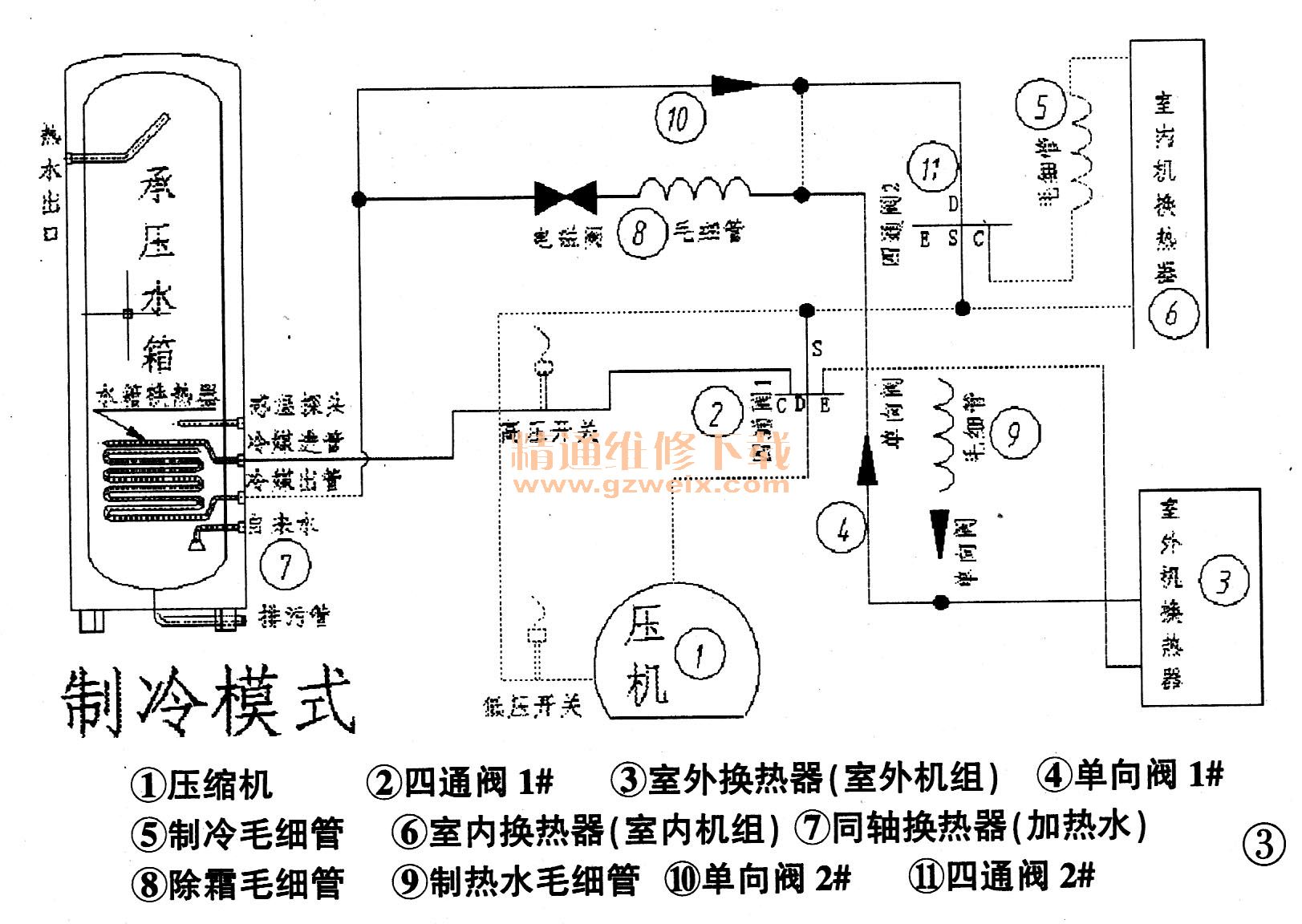

    如图3所示，在制冷模式下，整个三联供系统依照①→②→③→④→⑤→①的运行方式，制冷剂不断地吸收室内空气中的热量，由液体蒸发为低温低压的气体，经压缩再将该气体变成高温高压气体，通过室外机的翅片式热交换器将热量释放到环境中，从而达到室内降温的效果。

    2.制冷＋免费热水模式
    在该模式下，在空调运行时也可以免费制取生活热水，该系统按①→②→⑦→⑩→11→⑤→⑥→①的运行方式，热交换器由室外机的翅片式换热器改为同轴管换热器，使系统将室内空气中的热量搬运到水箱中，从而达到制热（或供暖）的目的。
    在冬季，空调不需要运行制冷模式也可制热水，该系统按①→②→⑦→⑩→11→⑨→③→②→①的运行模式工作。将室外机的翅片换热器当着蒸发器来使用，负责吸取室外环境中空气的热量，制冷剂在压缩机作用下，再将热量转移到水箱中，从而实现制取热水的目的。
    3．除霜模式
当环境温度低于5℃时，室外机的翅片换热器会出现结霜的现象，这时热泵系统根据电控设置自动进入除霜模式，该系统按①→②→③→④→⑧→⑦→②→①的运行模式运行，将翅片换热器的霜融掉。

    二、常见故障检修
    故障现象1;机组不启动、控制面板无显示。
    分析检修：首先检查电源电压是否正常，保险丝是否正常，接着测量变压器初、次级电压是否分别为AC220V、AC12V，若不正常，则检查变压器。
    故障现象2：控制面板显示正常，但机组不启动。
    分析检修：如果是低水位开关断开，则主机、循环水泵、供水泵都不启动；如果是高、低压力开关或排气开关动作则循环水泵运行，主机（压缩机、风机）不动，三分钟后主机可自动再启动（若一小时内自动启动三次仍不正常，则显示故障代码“03E”、“04E”或“05E”，并发出提示音。根据上述特点，检查相关开关。
    故障现象3：机组启动后，水温不上升，屏上显示故障代码。

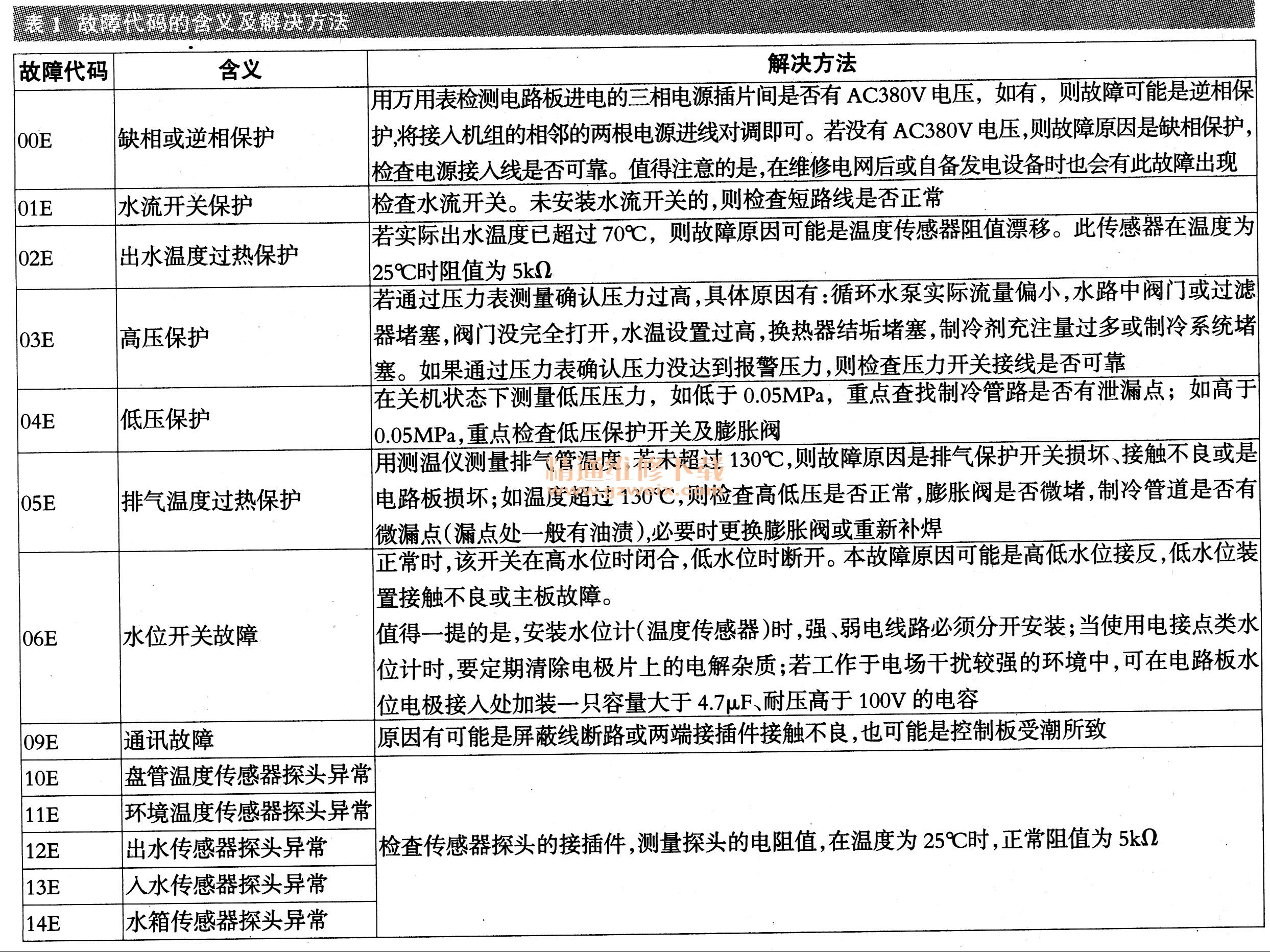

    分析检修：因该机设有自检电路，开机后机器会自动对各器件的工作状态进行检测，如有异常，则会在屏上显示故障代码，并发出提示音。各故障代码的含义及解决方法见表1。
