换只可调电阻让电磁炉起死回生
来源:本站整理  作者:佚名  2014-08-10 08:32:52



    例1:一款型号为C21-RK2102,2100W的美的多功能电磁炉,外观比早期美的品牌更美观,功率控制幅度从120W到2100W共8档,增设了加热暂停功能,方便煎炸等节能之用
    顾客告之,此电磁炉以前5分钟能完成加热,现在20分钟也热不了,在反复地开/关机后、炉面的所有指示灯在一次闪亮后,全部熄灭,连开机都不行了。再重新拔插电源插头,除了“嘀”的一声响后,所有状态皆无。找一师傅检查后告之只能换主板维修,否则只能报废。经朋友介绍找到我处,请求一查,看能否修复。

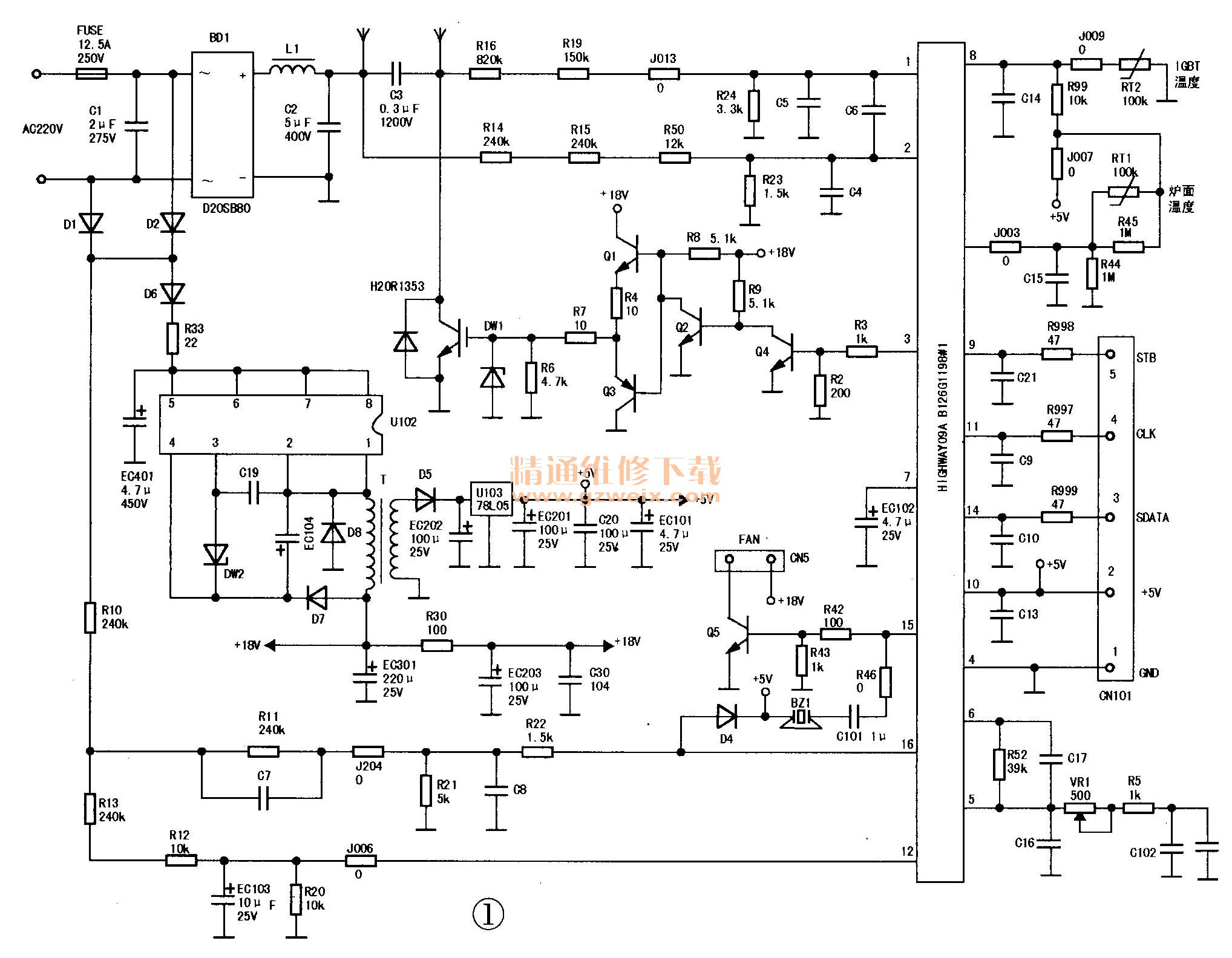

    试通电,正如顾客所言,除了“嘀”的一声响外,什么状态也没有。从这“嘀”的一响声可初步判断该电磁炉的开关电源正常,它也表示MCU复位正常。那么高压部分应该也是正常的,故障点应该在控制部分,或由某些元件变质引起(比较器部分损坏的情况居多)。然而,让人想不到的是,打开电磁炉竟然找不到比较器这样的元件,为修理方便,绘制出主板电路图(见图1)。经对比发现,此款电磁炉的电气原理与我们常见的电路完全不同,它没有常见的LM339四比较器,图中除了开关电源用集成电路U102,另一块集成电路U101应该就是MCU。它的内部应该包含了四比较器的所有功能。试通电,测C2两端305V正常,EC301两端18V正常,EC201两端5V正常,CN101的+5V正常。断电,拆下控制显示电路板,观其20只发光二极管表面良好,用一+3V的小电源分别与发光二极管对接,除“烧水”、“火锅”、“120W”、“2100W”四只二极管正常外,余下的发光二极管部分不亮,部分发光很暗,拆下试验结果一样。果断换掉有问题的发光二极管,将插头插上CN101,再通电,所有发光二极管闪亮后熄灭,按开/关键开机正常,功能显示为火锅,功率1600W,功能指示灯亮,风扇转动,同时蜂鸣器发出“嘀、嘀”的检锅声。合上上盖,坐锅加热,500mL左右的冷水5分钟才有点热气,按面板加/减功率键能升能降,显示指示灯亮,水就是烧不开,10分钟时水才煮开,但发现加热2秒停2秒,如此反复,无论面板功率显示大小,都是如此。怀疑有元件虚焊或变值,断电对照图1细查关键点元件,当测到VR1时,发现阻值不对,标称为501的可调电阻实际阻值应为500Ω,但在路测为2.2kΩ,调到最小也为1.5kΩ且阻值不稳定(UT601数字表测),拆下再测证明VR1的阻值已增大无疑。
    从图1中分析,该可调电阻应为电磁炉功率调整电阻,与电阻R5(1kΩ)接地的一段铜丝应为检测电流的康铜丝(个人看法),VR1的阻值变大,无疑将电磁炉的功率限制在低功率状态(800W以下),虽然面板功率可调大,但MCU检测不到,只能加热2秒,停2秒如此反复。因手中没有同规格的可调电阻,用一只10kΩ的卧式可调电阻代换,将阻值调到230Ω,装上试加热,各功能加热正常,反复试验,VR1只要调整为500Ω,电磁炉无论何种功率都会断续加热,仔细调到230Ω以后用703胶封牢,至此,该电磁炉起死回生。

    例2:一款型号为ED-833的半球牌2200W新型电磁炉(外观很大气,功能按键全部为静电感应式),原发故障与例1相同,断续加热后变为开机不再加热了。
    有了例1的修理经验,心中已有数了,打开电磁炉上盖,发现里面的电路板更简单,板上也没有用四比较器,但发现线盘接头的一只固定座子已变色,两固定点已松动,经处理后用高温焊锡焊牢,再检测相关元件、试通电,四位数码先显示“----”,同时开关指示灯亮一秒停一秒,再按开/关键,电磁炉能开机,切换各种功能正常,坐锅加热,与例1一样。无论何种功能显示正常,但不能连续加热,断电后,找到功率调整电阻RW 1,标称500Ω的可调电阻已变值为4kΩ且不可调,用1 kΩ的卧式可调电阻代换(阻抗调到383Ω时,面板四位数码管显示为2200W)合盖加热,经20分钟的加热试验,电磁炉的所有功能恢复正常。
    小结:电磁炉在我国诞生之后,各厂家都在进行技术改进,其电路设计已明显的简洁了,像本文的两例电磁炉的电路板上,就没有常见的电压比较器LM339N,其原理已由MCU包含了,又由于条件的限制,电磁炉工作时,无法测其工作电压,我们所能测的电压值是电磁炉待机时的电压值。因而,电磁炉的软故障只有在实践中不断地总结。熟悉电路原理,掌握修理技巧,理清故障原因,对一个修理人员来说十分必要,不要轻易换主板。以上修理两例,与全国的同行朋友共享。
