故障现象:接通电源,按下琴键开关1~3档,风扇均不运转。拨动扇叶也不转。

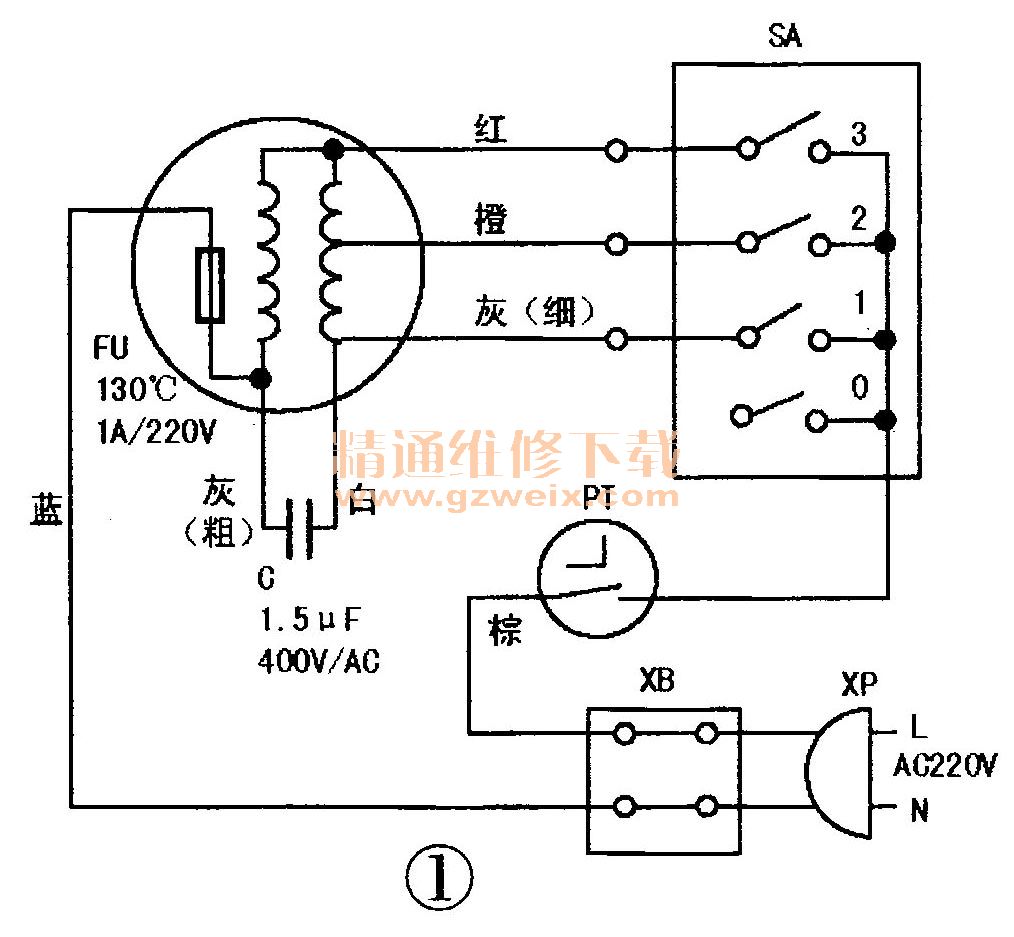

分析检修:从故障现象分析,该风扇不运转多是电源不通所致。实绘电路如图1所示,XP为电源插头,XB为双位接线器,PT为定时器,SA为琴键开关,C为启动电容,FU为热熔断器,M为风扇电机。拆开控制盒,检测XB、PT、SA均正常。拆开风扇电机的塑料后壳,焊下启动电容用数字万用表测量,C的电容量为1.5RF、正常。再测量灰(粗线)、白线间电阻值正常,这说明电机的启动绕组和运行绕组都正常。接着测量蓝、灰(粗线)两线间电阻,阻值为无穷大,正常时应相通,由此确定热熔断器FU已损坏,其原因是风扇常年运转,转子两端含油轴承油分干涸,转子失去润湿作用而被“卡”死,风扇绕组产生高热,当温升超过130℃时,安装在启动绕组外壁的热熔断器自行熔断,从而引起本故障。
由于该电机的启动绕组、运行绕组完好,因此还有维修价值。检修时,先拧开前、后壳紧固螺钉,拆下前壳,移出转子,即可见到绕组端部隆起的黄蜡管,内部便是黑色的热熔断器(型号:RH 130,参数:130℃、1A/250V ),形似三极管9013,将扎紧热熔断器的线剪断,取出损坏的热熔断器。
更换热熔断器之前,先剪一根直径6mm长约4cm热缩管套入热熔断器,用吹风机吹热使热缩管收缩,并将热熔断器压在绕组表面,按原样用棉线扎牢热熔断器,最后清洗转子两端油污,并用金相砂纸擦亮,向轴承注入少许机油或缝纫机油。装好电机各零件,通电试机,风扇正常运转,故障排除。
