美的MC-EP208电磁炉软故障检修
来源:本站整理  作者:佚名  2015-03-14 09:30:46

    一台美的MC-EP208电磁炉,开机困难,具体表现为:加电后“嘀”一声响,面板指示灯全亮,随后除L213(火锅指示灯)和L201~L206(功率指示灯)亮外,其余的不亮(正常时应全熄灭),这时不能开机;有时加电后面板指示灯全亮,随后全熄灭,但L201~L206还微微亮着,这时能开机,加热也正常。

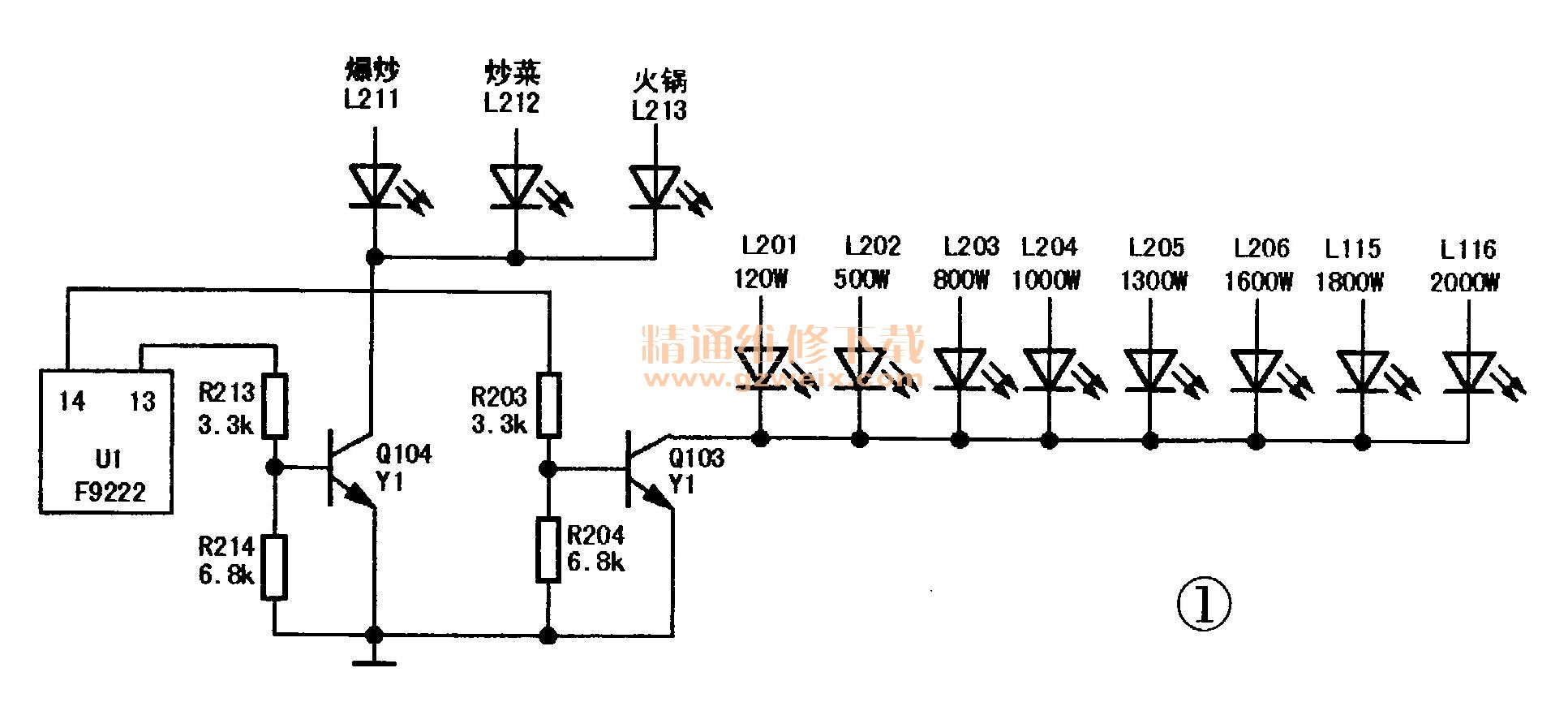

    分析检修:拆开机器,测得辅助电源18V和5V均正常。根据有时能开机且加热正常这一现象判断,主板电路工作基本正常,故障应在面板上。拆下面板查看线路走向,发现该电磁炉单片机U1 (F9222)安装在面板电路中,且L201~L206同时受Q103控制,如图1所示。

    待机状态时,单片机14脚输出低电平,Q103截止,这时L201~L206因不能形成电流回路而熄灭。本机L201~L206微亮,说明Q103存在微弱导通状态。用DT9205N型数字万用表的二极管挡在路测量Q103的c、e极间压降,当红笔接c极,黑笔接e极时,屏显∞;交换表笔,屏显0.623。因旁边的三极管Q104(Y1)型号与Q103相同,且电路结构也差不多,于是以Q104为参考,测得Q104的c、e极间压降与Q103相同,这说明Q103是好的。在路测量看不出问题,拆下Q103进行离线测量,发现其c、e极间压降有时是∞,有时在1.789~0.771之间变化,很不稳定,这说明Q103确有软故障。
    查阅资料,发现贴片三极管Y1与直插式三极管C8050参数相当,于是找来一只C8050换上后试机,故障排除。
