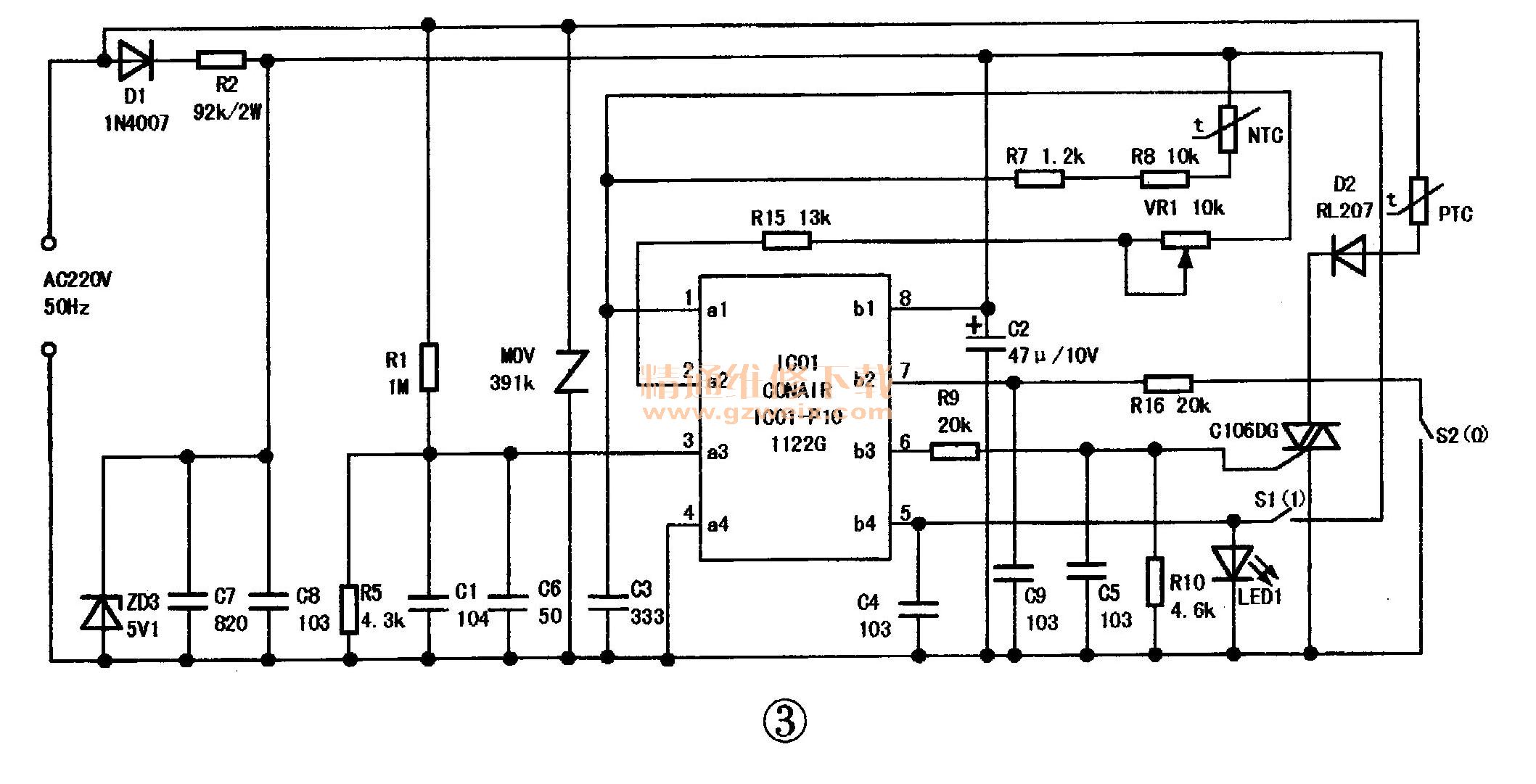

一把沙宣VSCD87CCN卷发夹，按下“1”开启键机器不能启动加热，拆开卷发夹后发现是启动按键接触不好，如图1所示，使用的是锅仔片开关，如图2所示，该开关弹片弹性轻微失效容易造成接触不良，用螺丝刀短接下电路板上的接触点，可以正常开机加热，调温功能也正常。观察后发现只要用电烙铁蘸锡在电路板接触点上镀一层薄薄的锡（不可太厚），增加开关弹片的接触面，再用酒精清洗锅仔片开关后安装，即可解决接触不良的故障。同时，为了搞清楚该卷发夹工作原理和其中主芯片IC01功能，方便以后维修，笔者实绘出了电路图，如图3所示，主芯片IC01为一个8脚的芯片，型号为CONAIR IC01-01，上网查阅没有发现该芯片的资料，估计是一个单片机，根据电路图推理出该芯片各引脚功能，如有不妥之处还望大家指出。





    220V交流电一路经过D1半波整流R2限流后，又通过ZD3稳压输出5V电压给IC01的⑧脚供电；另一路经过R1、R5降压分压输入到IC01的③脚市电电压检测端，与设置值进行对比，高于或低于某个值可能卷发器不工作，具体没有测试过，压敏电阻MOV是防涌浪电压冲击，实现过压保护。
    IC01的⑤脚是“1”复位启动按键输入端，在待机状态时，按一下“S1”按键IC01的⑥脚输出一个触发电压控制晶闸管C106DG导通，PTC加热器开始工作，LED 1灯闪烁。IC01的①脚通过NTC（负温度系数的电队）感知PTC加热器阻值的变化作为温度反馈输入，IC01的②脚相连的VR1为10kΩ可调电位器，温度从弱到强共分15段、调节VR1时IC01的②脚电压随之变化使IC01的⑥脚输出触发脉冲控制晶闸管C106DG导通程度，使PTC的加热温度高低变化。IC01的①脚与②脚输入的温度取样电压值进行比较，达到设定的值后关闭⑥脚的输出电压，LED 1灯常亮，PTC加热器维持该温度继续加热。IC01的⑦脚是“0”关闭按键输入端，按一下“S2”按键，晶闸管C 106DG截止，关闭PTC加热器，LED 1灯熄灭。
    该卷发器的核心元件是主芯片IC01，如果主芯片损坏一般不易买到，可以考虑使用同是8脚的LM393双电压比较器进行改造。拆开该卷发器时还发现电源进线是通过电路板上的两个弹片接触的，如图4所示，这里也易造成接触不良，可以使用上面修复开关弹片的方法，在弹片上镀一层锡增加接触面，或者直接将电源进线焊接在这两个弹片上解决。
