小熊DDZ-121型电炖盅不加热故障检修
来源:本站整理  作者:佚名  2015-08-24 06:57:46

   一台小熊DDZ-121型电炖盅,通电后按任何键都没反应,液晶显示屏也不亮,不能加热。

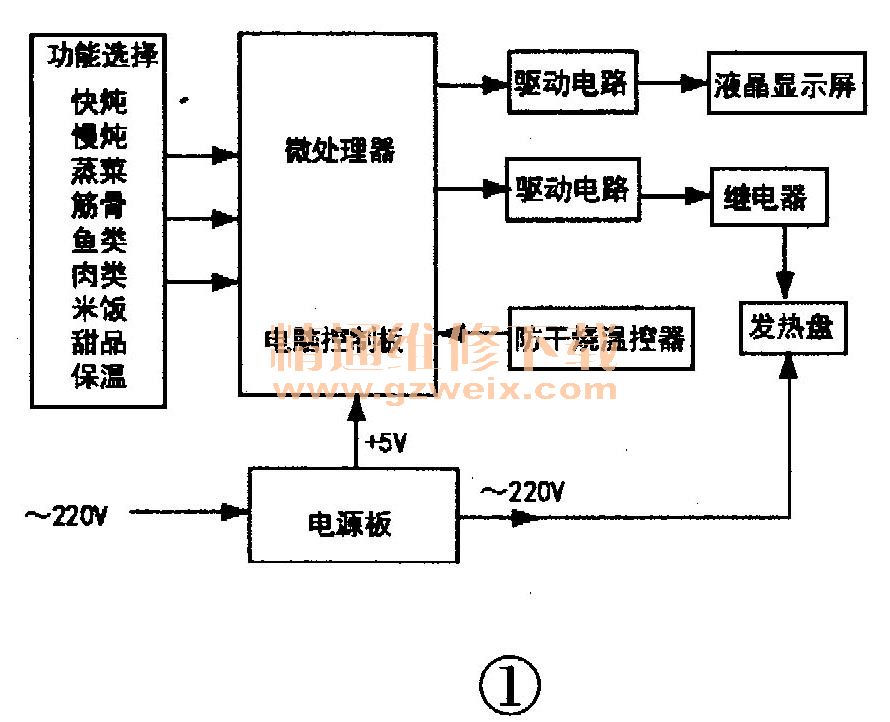

    分析检修:电炖盅是一种现代家庭常用的厨房小家电,其工作原理是:采用文火慢炖法,利用沸腾的水温对内胆中的食物均匀柔和地隔水煲炖,通过水做媒介将热能均匀地渗透至内胆中的食物,炖的过程中,只有容器内的水在沸腾,而内锅里的食物经过容器内沸腾的水慢慢受热,使炖品营养成分不会因为过热而破坏,隔水炖出来的食物原汁原味,更好的保持了食物本身的营养。小熊DDZ-121型电炖盅的结构框图见图1。

    通电后按任何键都没反应,液晶显示屏也不亮,不能加热,可能是电源板不工作,没有为电脑控制板提供电源电压;或是电脑控制板异常不工作。
    电源板电路图见图2所示:220V交流市电经熔断丝后分成两路,一路送到发热盘,给发热盘提供220V交流电压;另一路经过C1、R1阻容降压后,经RY1、D1、D2整流,再经E1滤波后得到+8V的直流电压,最后经ZD1、C2、E2、C3稳压滤波后得到+5V的直流电压,为电脑控制板提供电源电压。当按下功能开关后,来自电脑控制板的控制信号加到驱动管Q1的基极,Q1饱和导通,继电器JK闭合,发热盘通电后开始加热。

    拆开底座,首先对电源板和电脑控制板进行目测检查,未发现有明显烧坏的元件,所有连接线也没问题。接通电源,首先检测电源板是否工作正常。用数字万用表交流电压挡先测量220V交流市电输入端,电压输入正常,再测量C3滤波后输出的+5V直流电压,电压为0V、D1、D2、E1整流滤波后测得也是0V,说明故障点还在前面,继续检测前面的电路,测得降压电容C1(1μF/400V)输出的交流电压只有1V,电压明显偏低,怀疑C1有故障,于是断电拆下C1,用数字万用表电容挡测量C1的电容容量,测得只有0.01μF左右,说明该电容已失效,导致无法降压输出交流电压,无法为电脑控制板提供+5V电压。换用新的C 1(1 μF/400V)后通电,工作一切正常,故障排除。
