一台美的EG823LA3-NR型微波炉,因电压升高而损坏低压变压器的初级线圈。
按理只要更换初级线圈为220V,次级输出11V和7V的变压器即可,可一时找不到该型号的变压器,从一块旧板上找到一个也是微波炉专用的变压器,标称输出16.3Vx1、5.47Vx2,但在变压器次级的输出弓}线上看到有11.45V、5.70V、20.26V、6.5V,决定利用11.45V和6.5V这两组电压进行接驳,成功替换。

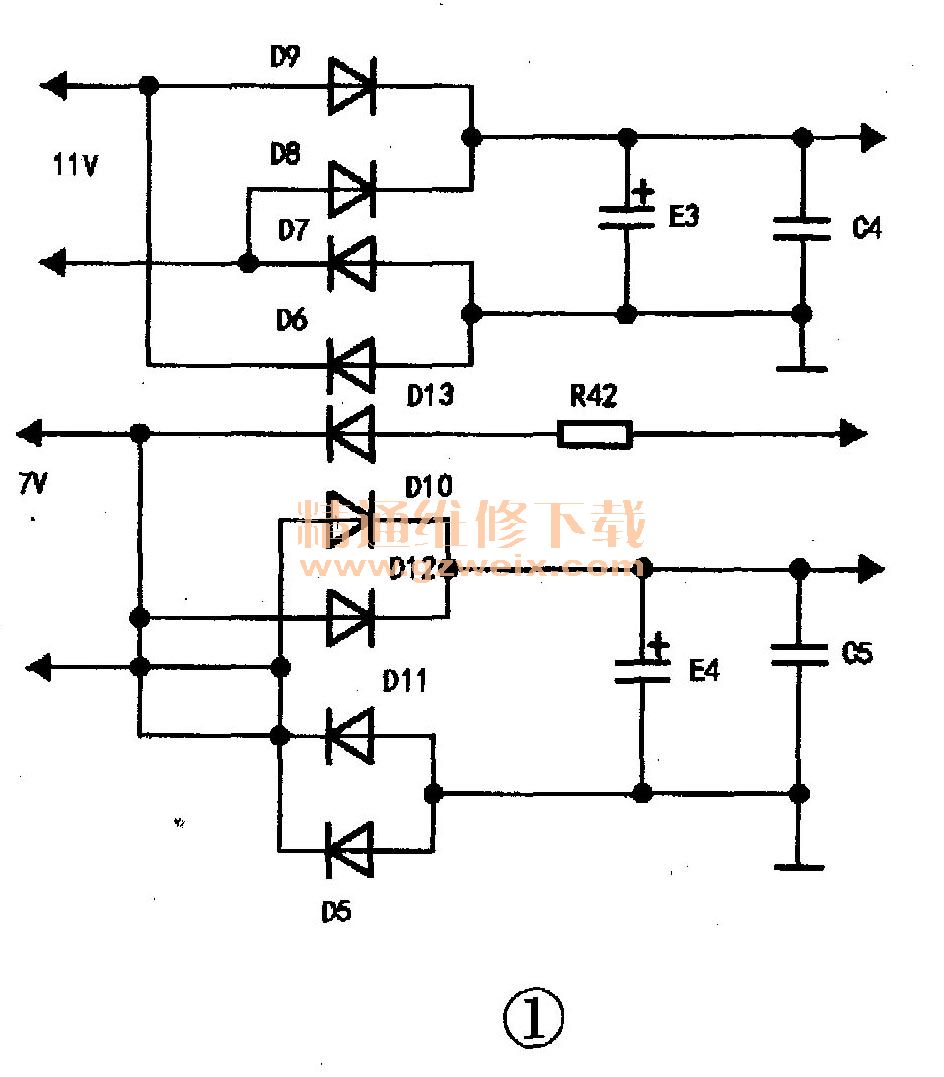

具体接法见图1。
提示:笔者在替换成功之后,又试用市面上有一种电磁炉的专用电源来试换,发现地线一定要同时接在E3和E4的负极,如只接在E3处,能调节面板上的微波功能,但按“启动”键无反应。
