一台苏泊尔CFXB40FD19-75型电脑控制型电饭煲，插电时听到机内发出一声轻微的“咬”声，指示灯不亮。

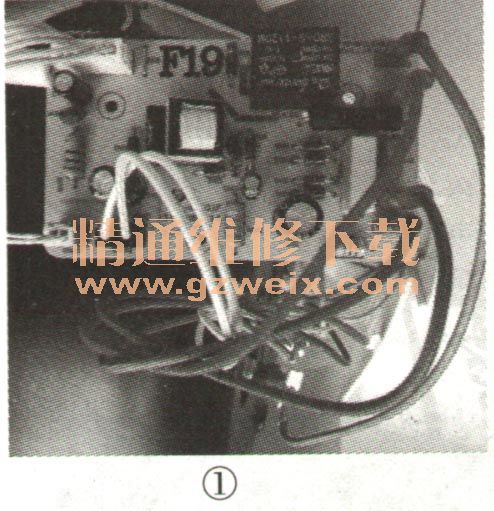

    分析检修：检查电源线及电饭煲的电源插座均正常，判断故障出在内部的电源电路中。拆下后盖（需取下提手方能拆下），发现该机的供电电路为单独的一块板，如图1所示，板的型号是CFXB3DFC19-DL01C。

    测得该机的保险管未熔断，负载也无短路现象。接通电源，测得整流滤波所得的＋300V电压正常，但开关电源次级输出电压却为0V，判断开关电源有问题。该电源采用8脚单芯片开关电源，去掉芯片外面的防水膜，发现该芯片的引脚间有发黑迹象，且得知芯片的位号是U101，型号是OB2226CP，如图2所示。

    该电源的实绘电路如图3所示，通电后，AC220V市电经D101D104、C102整流滤波后得到约300V直流电，一路加到开关变压器T101的初级绕组中，另一路经R102、R103降压后送给U101的①脚（VDD，供电端），U101内部电路振荡工作，电路进入开关状态，T101的辅助绕组产生的感应电压经D106、C103整流滤波后得到约18V的电压，供给U101的①脚，以取代启动供电。同时，T101次级绕组产生的感应电压经D107NC107整流滤波后得到12V的直流电压，一路供给继电器K102，另一路通过R109送给三端稳压器U102（78L05L）、稳压得到＋5V电压，送给单片机电路。

    U101的④脚外接开关管电流检测电阻R110。若负载过重，则流过开关管D、S极的电流增加，R110的两端压降（即U101的④脚电压）增大，当U101的④脚电压超过其阑值时，芯片短路保护起控，振荡电路停止输出开关脉冲。
    检查OB2226CP的外围元件，未发现异常。测得芯片的①脚（VDD）电压在通电时约为26V，随后慢慢下降；断电后测得①脚的正、反向在路电阻分别为80kΩ和∞，判断芯片①脚内部电路断路。
    OB2226CP是一块输出功率约6W的电源单芯片，工作效率高，内部设有多种保护电路，外围元件少，输出的电压稳定。由于笔者手头没有此型IC，决定用常用的VIPer22A（输出功率约为8W，也可采用输出功率约为6W的VIPer12A）来改动代换，具体改动步骤如下：
  （1）先拆下损坏的。B2226CP以及①脚外接的启动电阻R102、R103、②脚外接的贴片电容C104、④脚外接的电阻R110。
  （2）由于VIPer22A的①、②脚内接开关管源极（S），于是先用导线的一端将该IC的①、②脚连焊在一起，接在板上OB2226CP的⑦、⑧脚焊盘（热地）上。同时，在VIPer22A的①、②脚与③脚（FB）间跨接一只0.01μF的瓷片电容（可使用上一步拆下的C104）。
  （3）在VIPer22A的③脚与④脚（VDD）间加装一只18V的稳压二极管，其正极接③脚，负极接④脚。最后用一段导线将VIPer22A的④脚接到OB2226CP的①脚焊盘上。
  （4）由于VIPer22A的⑤内（国脚内接开关管漏极，于是先用导线的一端将该IC的⑤-⑧脚连焊在一起，导线另一端焊在板上OB2226CP的⑤、⑥脚焊盘上。
    另外，由于该电饭煲内空间较大，也可采用输出电压为＋12V，输出功率不小于8W的电源适配器来代换原开关电源电路，这时需断开原电源板上的保险管F101及整流二极管0107，将电源适配器的市电输入端分别接在原板上的L、N处，12V电压的正负输出线分别接在电容C107的正、负极上，最后将电源适配器固定在原电源板附近即可。
