海尔MSD6A80机芯A800系列液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-03 15:50:03

    海尔LE50A800D等液晶彩电数模信号处理主芯片采用MSD6A801;伴音功放电路采用TAS5707;重低音音功放电路采用TAS5707 A ;显示屏模组采用H500EFC- YA1;供电电源采用PS149W160X241B;遥控器型号为HTR- A18B 。
 适用机型:海尔LE50A800D等A800系列液晶彩电。
    1   总线调整方法
   【进入/退出工厂模式】
    使用本机遥控器进行调整,在TV状态下,按“菜单”键打开TV设置菜单,此时依次按数字“8、8、9、3”键即可进入工厂模式。
    调整完毕,在工厂模式下,按“返回”键,即可退出工厂模式。
   【项目选择与调整】
    进入工厂模式后,屏幕上显示工厂菜单,按遥控器上的“频道+/-”或“上/下方向”键选择子菜单和调整项目,按“→”键进入子菜单和执行调整项目,按“音量+/-”或“左/右方向”键进入子菜单和调整所选项目数据。按“MENU菜单”键可在两页之间进行切换调整菜单。
    2  总线调整数据

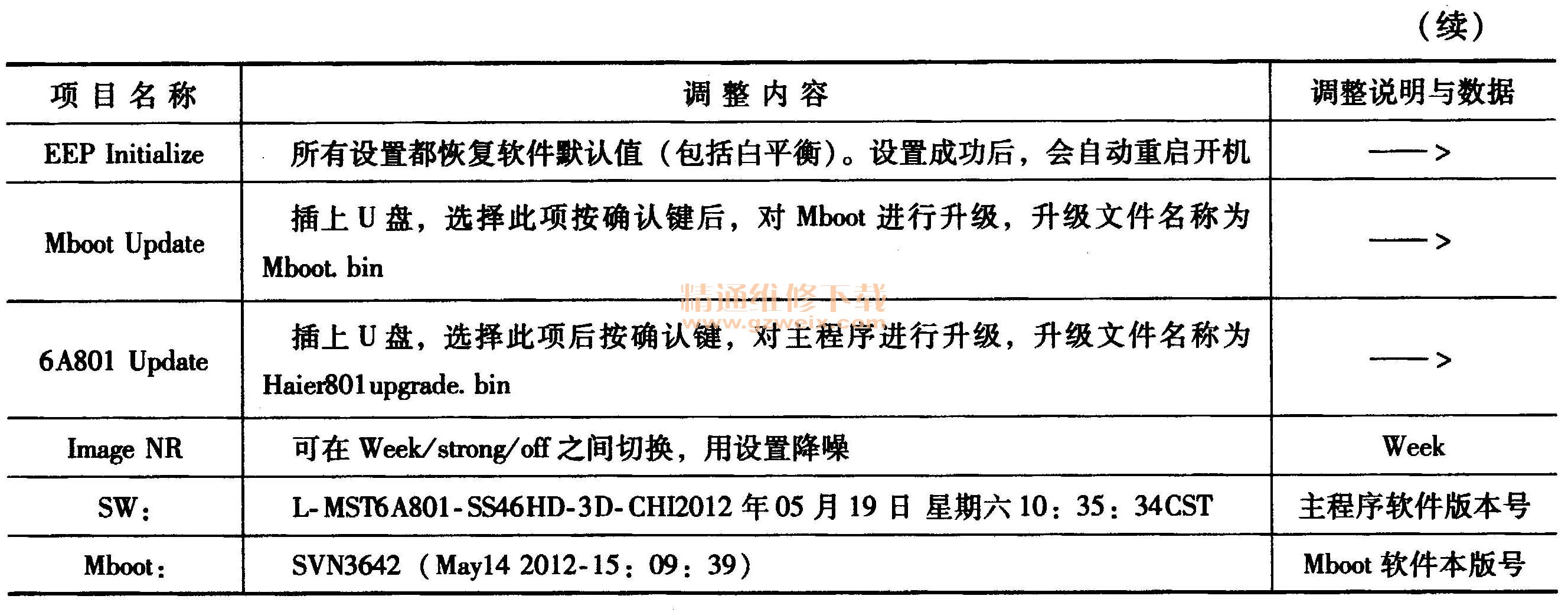

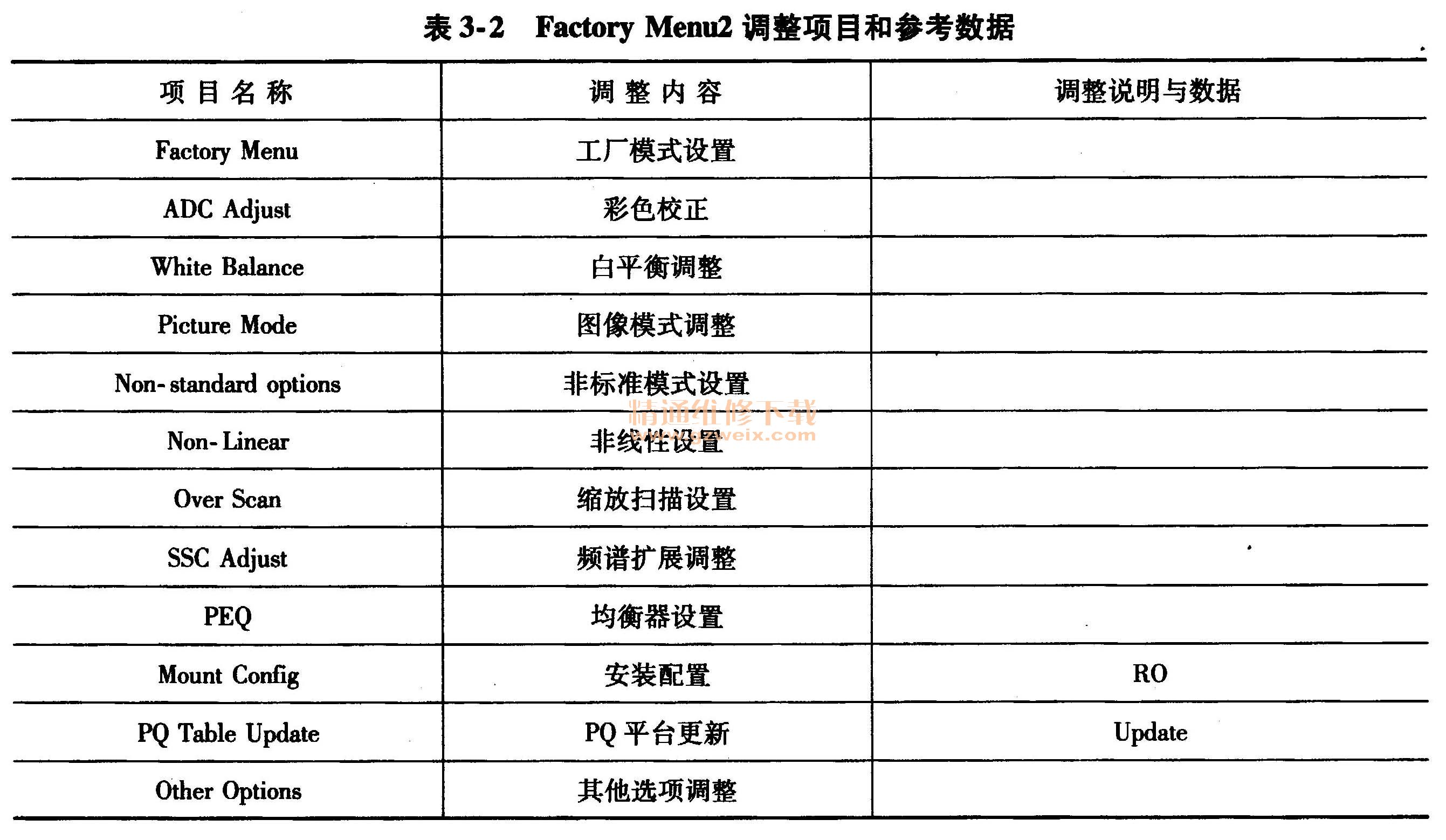

    海尔LE50A800D,液晶彩电总线系统Factory Menul调整项目和参考数据见表3 -1;FactoryMenu2调整项目和参考数据见表3-2;Other Option Adjust调整项目和数据见表3-3。
