一台心好智能A5型茶艺电水壶，通电后无任何反应，按压面板按键也无效。
分析检修：该型电热水壶由壶体、电热管、温度探头、温控器及控制面板等组成，具有自动加水、调温及数码显示等功能，实绘其电路如按图1所示。该机开关电源采用单芯片VIPer22A（IC1）。通电后，约270V直流电压从IC1的漏极（⑤～⑧脚）进人集成电路内部，通过内部启动电路使开关电源工作，随后IC1改由③脚外围电路供电。光耦IC2（JC817），精密稳压器ZD1（TL431A）及IC1③脚的内部电路组成稳压电路，IC1的③脚FB取样电压与内部基准电压0.23V相比较，控制开关管的状态，从而调整输出电压，以达到稳定12V输出电压的目的。

    VIPer22A具有过热、过压保护功能，当④脚电压大于42V或小于14.5V，或者芯片温度过高时，内部电路起控，开关管不工作。
    电热管工作状态由继电器K1（CK3F-12VDC）、三极管Q1（S8050）及主控芯片（位号也标注为IC1，贴纸上标注的型号是TFA5）18脚控制，当该脚电压为4.8V时，Q1导通，K1动作，常开触点闭合，电热管通电加热二反之，电热管不加热。
    加水电机的工作状态由三极管Q2（D882P）与主控芯片的19脚控制，当该脚电压为4.8V时，Q2导通，加水电机得电工作，桶装水被抽到水壶内，反之则停止加水。按一次“加水开关”键，加水电机自动加水约45s。若想中途停止加水，则再按一次“加水开关”键即可。
    壶内温度探头及电阻R9（10KΩ）对5V电压进行分压，得到壶内水温采样电压，并送人主控芯片的17脚，通过芯片内部电路与设定温度一起，实现温度控制。常温下温度探头非在路电阻约为90kΩ（温度越高，电阻越小）。在该电路中，若壶内温度越高，则主控芯片的17脚电压也越高。
    壶内温度过高保护由壶底温控器（KSD303， 250V10A 125℃）完成。当控制电路失控或继电器触点粘连等原因导致壶底温度超过125℃时，壶底温控器切断电热管供电，避免水壶干烧引起意外。

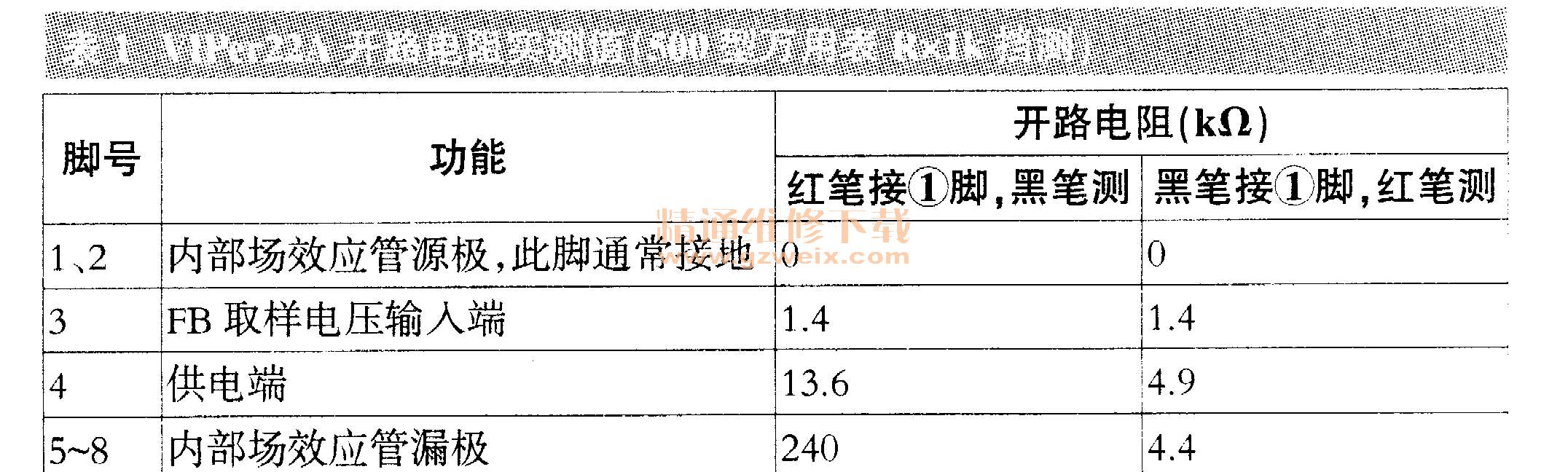

    很显然该机故障在电源电路中。经查，保险管FUSE（10A/250V）未断，说明机内无严重短路现象。在路检测VIPer22A，其3～8脚对地无短路现象，整流管D4、D5（FR104），电容C1（10μF/450V）、C4协10μF/ 50V、C7（470μF/25V）也正常。通电后，测得C1两端电压约为270V，但C4、C7两端无电压。断电，再测C1两端，较长时间保持有270V电压， 估计VIPer22A已坏。拆下 VIPer22A，测量各脚的开路电阻值，  并与正常芯片的值（见表1）对比，判 断原芯片的确已坏。
      换新后试机，输出电压仍为 0V，且断电后C1两端仍保持高电 压。将C1放电后，在路测得开关变 压器T1的②、①脚及③、④脚间电 阻均为无穷大，显然不对。取下T1 检测，发现①、③引脚间打火严重， 引线已烧断，对应位置的线路板已 发黑。从旧板找来同型号开关变压器，并将线路板清洗后，换上试机， 故障排除。
      为防意外，笔者在桥式整流负极 端，划断敷铜箔走线，跨接一漆包线， 作为对开关电源侧短路保护。
