分析检修：该故障通常是低压供电电路出现故障所致。拆开面盖，拆下主电路板（型号为TM-S 1-01创，检查保险管PUSE1、整流桥BD1、门控管IGBT1均正常，再用数字万用表检查抗干扰电容C1、滤波电容C4和谐振电容C5也正常，这说明高压供电电路及高频谐振电路正常。由此判断，故障在低压供电电路。
    实绘低压供电电路如图1所示。该电路主要由开关电源芯片U2（VIPer12A）以及高频脉冲变压器T2为核心组成离线式开关电源电路，分别输出＋18V、＋5V直流电压作为风扇电机、单片机U1（S1-01EV12 -2L-0711）、检测保护电路以及显示电路工作电源。

    首先检测开关电源输入电路二极管D1、D2、D6，保险／限流电阻R33以及滤波电容EC29等元件，发现R33已裂成两截，这说明开关电源电路存在严重的短路故障。顺着电路查找，发现EC29呈短路状态。更换R33（22Ω/2W）、EC29（4.7μF/450V）后，接通电源测得＋18V、＋5V电压均正常，电磁炉发出“嘀”一声，但触摸开机键，电磁炉不开机，显示屏及功能指示灯无显示。

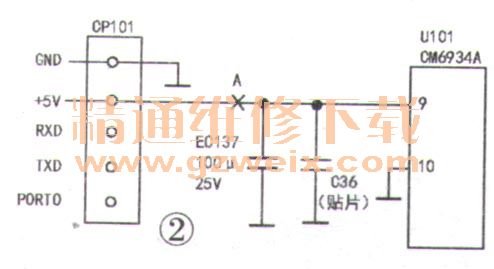

    无显示故障估计是控制显示板＋5V供电异常所致，实绘显示板＋5V供电电路如图2所示，＋5V电源通过排插CP101的②脚经EC137、C36高低频滤波后加至控制显示集成块U101（CM6934A）的⑨脚。拆下控制显示电路板，发现电路板两面积满油垢，洗净后检查排插CP101接触正常，排线也无断路故障。用万用表DC10V挡测量U101的⑨脚电压为0V，正常电压为＋5V。断电，顺着线路检查，发现CP101的②脚至U101的⑨脚的铜箔有断点，如图2中的A点，用细铜线跨接焊牢后，通电开机，故障排除。
