拨动机器的旋钮开关，机器的缺水（红）灯及加湿（绿）灯均不亮，加湿器也无水雾冒出来。

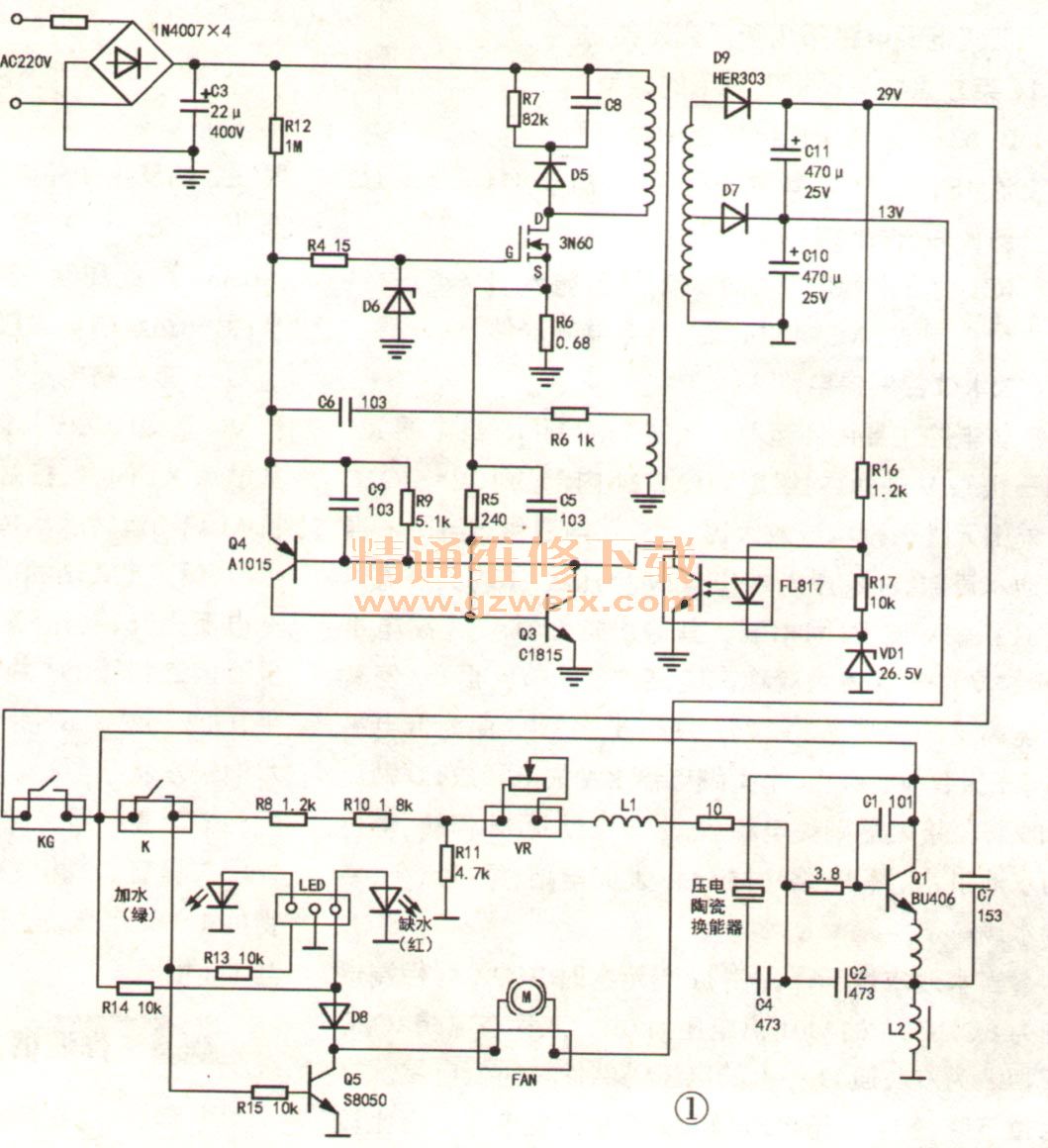

    为了便于维修，实测出整机电路如图1所示。图中上半部分是开关电源部分。3N60是电源功率开关管。R6、C6及开关变压器副绕组的电感量决定3N60的开关振荡频率。Q3 、Q4是稳压及过载保护元件。次级输出的29V电压经R16、R17、VD1加在光祸FL817上。当29V电压升高时，由于VD1稳定为26.5V，则R17两端的电压上升，光祸①、②脚内的发光管变亮，其③、④脚间的等效电阻变小，Q4基极电位被拉低，驱动3N60的栅极的开关脉冲占空比减小，达到稳定输出电压的目的。当29V电压下降时，控制过程相反。当29V、13V输出端短路或过载时，在稳压电路的作用下，驱动3N60栅极的开关脉冲占空比变大，流过源极外接电阻R6的电流增大，Q3基极电压上升，其集电极电压下降，Q4饱和导通，使3N60截止．输出电压为0V，达到保护电路的目的。

    图中下半部分是加湿电路部分。KG是29V供电与加湿电路的总开关。当其合上时，若储水仓内缺水，水位开关K断开，29V经R14将缺水（红）灯点亮。当水位达到要求时，水位开关K闭合。29V经R13将加湿（绿）灯点亮。同时，29V经R15使Q5饱和导通，D8负端下拉到地，缺水（红）灯熄灭；另一路将FAN（风扇电机）一端下拉到地，13V电压加到风扇电机两端，风扇转动。Q1（BU406）与C2、L2、C7、C4及压电陶瓷换能器（用于将水雾化，产生水雾加湿空气）组成振荡电路。29V经R10、R8与R11分压后，通过可调电阻VR等元件控制Q1的基极电流，即控制Q1的振荡电流，使加在压电陶瓷换能器上的功率大小可调。
    实测开关电源的29V、13V均为0V。细看电路板铜箔面上D5的负极与开关变压器副绕组（R6一端）有放电烧黑的痕迹，估计有元件烧毁。经查Q4、Q3的b、。极短路，b、e极开路，D6击穿，R4开路。由于3N60的Vgs为3V～5V，故将D6换为6.2V稳压二极管。Q3（C1815）与Q4 W015）的参数为：Vcbo=60V、Vceo=50V、Ic=150mA。由于手头没有相同型号的管子，将其更换为指标更高的C2655、A1013。由于Q3 、Q4击穿损坏，与其相连的光祸817也可能已烧坏，故也将其换新。上电试机，实测29V、13V输出正常且稳定。将机器所有接插件全部连接好后试机，机器指示正常，转动旋钮开关，加湿功率输出也可正常调节，至此故障排除。
