一、工作流程说明
    上电后，在机器内部供电和温控器正常的情况下，按面板上的“运行”键，面板亮，显示设定温度或出水温度（机型不同，显示的内容也不同），热水器处于待机状态。当打开热水龙头，有水流通过热水器而且流量大于每分钟2.7升时，水量传感器发出脉冲信号，CPU接收到此信号后发出指令，风机转动。同时，CPU对系统进行自检，自检项目包括风机的电流、转速及火焰检测棒、电磁阀驱动回路、温度传感器、超温保护装置。若上述检测都正常，接下来检测风机的风压开关是否闭合（即鼓风机转速检测）。从打开热水龙头到完成上述检测，这一过程必须在12.5s内完成，否则热水器停止工作，面板显示故障代码。
    如果上述检测一切正常，则CPU发出高压脉冲点火指令，同时开启燃气阀，燃气被点燃。火焰检测棒接触到火焰后，会输出一个微小的电流（>1μA）、CPU接收到这个信号说明热水器点火成功、燃烧正常，这时候高压脉冲点火电路停止工作，热水器进入正常使用状态。
    如果在点火过程中，由于某种原因火焰检测棒没有检测到1泌以上的电流，这时会连续点火3次，如果一直点火不成功，CPU将发出指令关闭燃气电磁阀停止点火指令，风机工作2s后停止，热水器停止工作，面板上显示故障代码。
    若在工作中出现以下任何一种情况热水器将停止工作（面板上会显示故障代码）;（1）火焰检测棒检测电流＜1μA、（2）过热保护装置动作，（3）出水温度连续25s超过950C、（4）温度传感器开路或短路，（5）风机转速不正常或电流异常，（6）电磁阀驱动回路异常。
    关闭热水龙头后，水量传感器停止发出脉冲信号，燃气电磁阀关闭，风机继续工作5s以排除残余废气后停止工作，面板显示停止工作，热水器进入待机状态。

    二、主要器件的检测

    1．水流传感器
    该器件内部是一个带磁钢的叶轮，外部是一个霍尔元件，如图1所示，其黑线接地线，红线接5V、黄线接输出。在没有水流通过时，输出电压是0V或5V;当有水流通过时，叶轮带动磁钢旋转，霍尔元件的黄线发出脉冲信号，用万用表可以测到2.5V左右波动的直流电压。如果水流量很小，叶轮不转或转动缓慢，传感器发出的脉冲信号频率过低，热水器也不会工作。

    2．风压开关
    风压开关通过一根塑料管接到风机鼓风室，如图2所示。当风机的风压达到规定值时，风压开关的微动开关触点闭合。当风机不工作时，微动开关两引线端电压为5V；当风机转动后，电压为0V。

    3．火焰检测棒

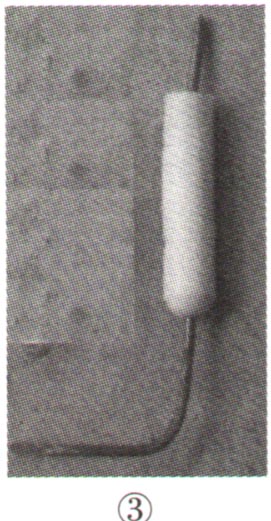

    该器件平时和金属外壳是绝缘的，当有火焰接触检测棒时，则有微小的电流从检测棒通过火焰流到金属外壳。CPU检测到这个电流后就认为点火成功。如果检测棒和火焰接触的部分有积炭引起接触不良，则检测电流过小，CPU会认为点火不成功而停止工作。拔下检测棒和电脑板的连线，如图3所示，用万用表R×10k挡测检测棒和外壳之间的电阻应该为∞。若环境潮湿，检测棒的瓷柱上有水滴，则会引起检测棒漏电，热水器也不会工作。

    4．超温保护器

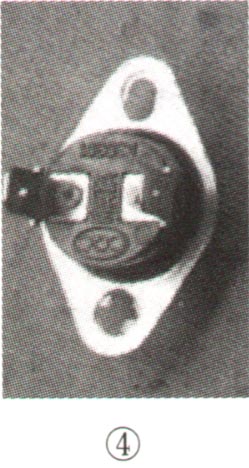

    该器件内部是一个双金属片，额定动作温度在90℃左右，常温下两个接点是导通的。自动复位的超温保护器如图4所示，当温度超过一定值时，其内部开关断开；温度降低后又自动闭合。还有一种是需要手动复位的，保护器中间有一个小按钮，超温保护动作后需要按一下才能复位。
