该除湿机工作时，潮湿的空气从进风口吸入‘经过蒸发器时，蒸发器把空气冷冻至露点以下，冷凝后的水分吸附在铝片上，滴下后再由储水箱收集，除去冷凝水分后的干燥空气经过冷凝器加热，从出风口吹出干燥空气。

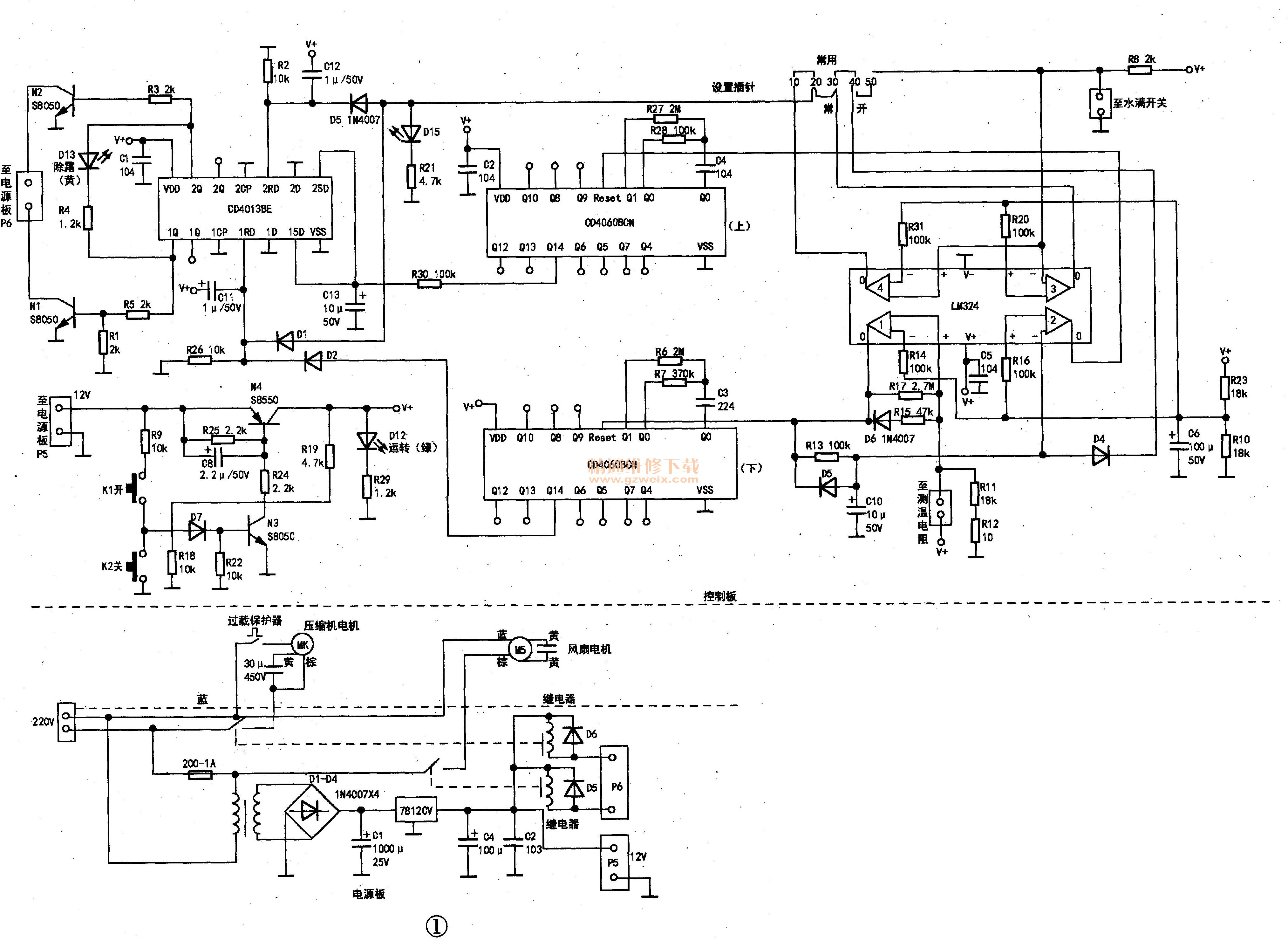

    该机控制板主要由4运放集成电路LM324 、14位二进制分频器／振荡器CD406OBCN和双D触发器CD4013BE组成，如图1所示。

    一、工作原理分析
    1．电源电路
    按钮K1是电源“开”，按钮K2是电源“关”。当按下K1时，12V电压经过限流电阻R9和二极管D7加到三极管N3基极，N3饱和导通，三极管N4的基极被N3经过电阻R24接地，N4饱和导通，12V电压V＋从N4集电极输出，LM324、CD4060、CD4013得电工作。当放开K1按键时，由于R19－端由V＋供电，所以N3和N4能够自保持，V＋能够持续输出。当按下K2时，二极管D7正端被接地，三极管N3的基极失电而截止，N4基极对地断开，皇现高电位，N4截止，V＋输出为0V。由于给R19供电的V＋已经失电，N3、N4无法自保持，电源断开。
    电阻R23和R10分压（约6V）给LM324的②脚、⑤脚、⑩脚和13脚提供偏置电压。
    2.水位控制
    当使用常闭（平时闭合，水满断开）的水满开关时，连接片应当插在常闭位置（即1插针和2插针接通，3插针和4插针接通）。
    由于平时水满开关闭合，对地短路，呈低电平，所以LM324运放3的负输入端⑨脚呈低电平，而运放3的正输入端⑩脚接有偏置电压6V，所以运放3输出端⑧脚输出高电平。而运放4的正输入端12脚也与水满开关相连，所以该脚呈低电平，其负输入端13脚接有偏置电压6V，所以运放4输出端14脚输出低电平。
    当水满时，水满开关断开，而水满开关与V＋接有上拉电阻R8 、LM324运放3的负输入端⑨脚就会呈高电平（约12V，而运放3的正输入端接的偏置电压为6V，所以运放3输出端⑧脚输出低电平。其输出经过水满开关设置插针的3插针和4插针，再经过二极管D4把LM324运放2的负输入端⑨脚拉低为低电平，运放2的正输入端⑤脚接有偏置电压6V，这时运放2的输出端⑦脚输出高电平。CD406OBCN（上）的复位端12脚呈高电平，使得CD406OBCN芯片内部的计数器清零且振荡器无效，3脚输出低电平。运放4的正输入端12脚也与水满开关相连，所以该脚也皇高电平（约12V），其负输入端13脚接有偏置电压6V，所以运放4输出端14脚输出高电平，其输出经过水满开关设置插针的1插针和2插针，再经过二极管D1和D3给CD4013BE的1RD端和2RD端输入高电平。
    3．除霜控制
    LM324的③脚和V＋之间接有负温度系数的测温电阻，该电阻的阻值随着温度下降而上升。在26℃常温下，该电阻约4.7kΩ。
    当除湿机蒸发器未达到除霜温度时，测温电阻和电阻R11、R12分压使得LM324的③脚呈高电平（约大于6V），由于运放1的负输入端②脚接有偏置电压6V，故LM324的运放1输出高电平（约10.7V），一路输出到CD406OBCN（下）的复位端12脚，使得CD406OBCN芯片内部的计数器清零且振荡器无效，③脚输出低电平。
    另一路经电阻R13和电容C10的积分电路加到LM324的运放2的负输入端⑥脚，由于⑥脚外接的积分电路有延时作用，使得该脚短时低电平，又由于⑤脚接有偏置电压6V、⑦脚短时输出高电平，使得CD406OBCN（上）的复位端12脚输入高电平，芯片内部计数器清零。等到LM324的⑥脚外接积分电路的电容C10充足电后，LM324的运放2的负输入端⑥脚呈高电平（约10.7V），运放2的正输入端⑤脚由于电压只有6V，使得运放2的输出端⑦脚呈低电平，使得CD406OBCN（上）的复位端⑩脚低电平，CD406OBCN可正常工作。CD406OBCN的③脚输出高电平的延时时间由电路的延时设置决定（由电阻R27、R28和电容C4大小以及CD406OBCN的分频器输出端口决定）。
