长虹E、D系列净水机工作原理及维修
来源:家电维修  作者:佚名  2017-12-27 08:48:25


   (5)后置活性炭滤芯(T33)

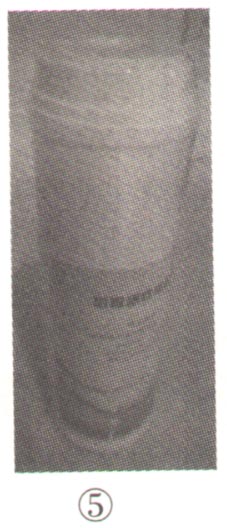

    后置活性炭滤芯是滤芯过滤中最后一道关口,主要作用为进一步除臭、除味、调节PH值、改善饮水口感。后置活性炭多使用椰壳活性炭,更换周期一般为10~12个月。该滤芯实物如图5所示。

    提示:该滤芯故障多为堵塞,从而引起机器出水小或不出水,其检测方法非常简单:将滤芯从滤瓶中取出,或将滤芯进出水快接头断开,观察进出水情况即可判断。
    2.电源适配器

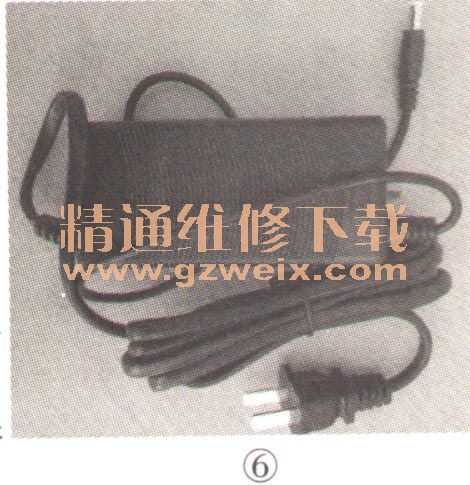

    电源适配器主要作用是把220V交流电变压为直流24V,电流2A,为RO纯水机提供工作电源,其外形如图6所示。

    3.进水电磁阀
    主要作用是控制进水。在净水机工作时,进水电磁阀打开,让自来水通过;停机时,电磁阀关闭,切断自来水,防止自来水在压力作用下慢慢透过RO膜造成废水长流。

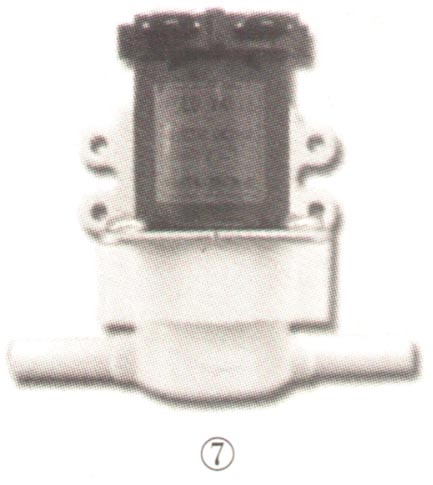

    进水电磁阀主要由铁芯、橡胶阀、线圈、过滤网、弹簧等组成,如图7所示。

    提示:进水电磁阀线圈的阻值约为90Ω,工作电压为24V,该电压的有无由电脑板控制,工作时电压为24V,停机时为0V。如果进水电磁阀出现故障,一般会出现废水不停或不出水。如出现关闭不严或进水量偏小故障,一般为滤芯内胆炭粉卡住所致,拆开清洗即可。
    4.增压泵
    增压泵的主要作用是给RO膜提供进水压力,其工作原理为电机转子做旋转运动,从而改变水泵容积,进口真空吸水,出口形成压力,从而不断将水泵出。增压泵实物如图8所示。

提示:增压泵的检修分为机械部分和电路部分:机械部分主要是堵塞故障,可通过断开进出水端看出水情况判断;电路部分则需用万用表测量电机阻值以判断电机好坏,测量电机工作电压以判断控制电路好坏。
    5.逆止阀

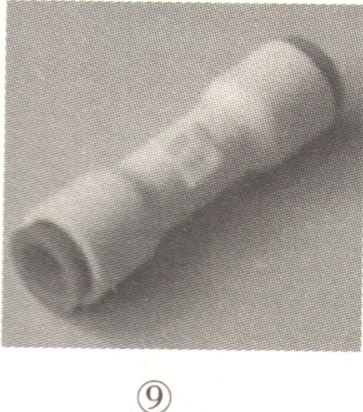

    逆止阀为单向水路,水一经流出不可以原路返回,其外形如图9所示。

    提示:若逆止阀堵塞或泄漏,会出现不停机或机器反复起跳、废水不停等故障,其检测方法非常简单:将逆止阀断开,接至三通处的进水管,正常时正向应出水通顺,反向应无水流出,且无渗透。
    6.冲洗电磁阀
    该器件在制水系统每次开始制水时打开,对RO膜进行冲洗,让水快速流过RO膜表面,让水流带走积聚在RO膜表面的杂质,以免膜堵塞(延长RO膜寿命)。一般连续制水30分钟,自动冲洗30s;当高压开关断开时,冲洗5s,进入水满状态,待机图标常亮;当机器检测到高压开关闭合时,冲洗5s,退出水满状态,进入制水状态。该器件外形如图10所示。

    提示:冲洗电磁阀在制水时对进水压力的调节一般是固定的(约为5kg压力),不能调节:如果冲洗电磁阀异常使进水压力高于5kg,RO膜寿命会缩短;如果低于5kg、废水会明显增多,净水出水少:检修时通过测量控制电压和线圈阻值可准确判断冲洗电磁阀好坏。
