长虹E、D系列净水机工作原理及维修
来源:家电维修  作者:佚名  2017-12-27 08:48:25



    净水机是指源水(市政自来水)在压力驱动下经过以RO反渗透膜为核心过滤部件而制备纯水的设备《即使用反渗透技术原理进行水过滤的设备),也称“RO反渗透纯水机”、“RO净水机”。根据使用场所的不同,主要分为家用净水机和商用净水机两大类。长虹E、D系列净水机属于前一种,主要型号有CRO -75E 13XQ、CRO 400D8XQ、CRO-50D6XQ、CRO-75E l 4XQ等。

    一、结构及工作原理
    RO反渗透净水机标配一般是5级过滤,即:PP棉、颗粒炭、压缩炭IRO反渗透膜、后置活性炭(也叫小T33) 5级,采用渐进式结构设计,滤芯首尾相连,精密度由低到高排列。渐进式结构的目的在于增加拦截面积,分摊负荷。

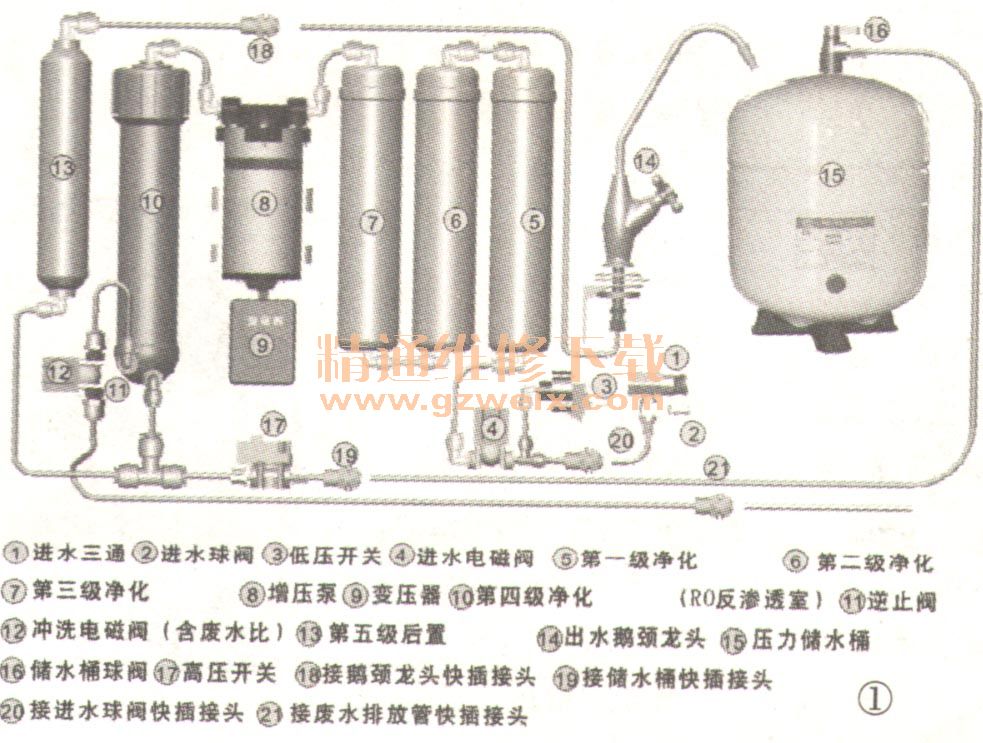

    该机结构如图1所示。打开进水三通开关,原水经进水电磁阀进入第一级PP棉滤芯,此时,低压开关(部分机型配置)对进水水压进行检测,如果低于低压开关的设定压力,整机停止工作,防止增压泵空转。原水经第一级PP棉滤芯滤除掉水中铁锈、泥沙、虫卵等直径大于5μm的固体颗粒后,进入第二级颗残余农药及部分有机物后,进入第三级精密活性炭滤芯,进一步吸附水中上述物质,再经增压泵将其泵入RO膜,以彻底去除水中细菌、病毒、重金属、钙镁离子,然后分两路流出,浓水(废水)经过冲洗电磁阀直接排至地漏,纯水经过逆止阀再分两路输出:一路进入第五级果壳(椰壳)活性炭滤芯(小T33),进一步除氯、除臭、除味、调节PH值,改善饮水口感后到鹅颈龙头直接使用;当关闭鹅颈龙头时,另一路经高压开关、储水桶球阀进入储水桶,以防止停水时无纯水可用或纯水需求大时流量补充(因反渗透出水很慢)。在高压开关检测到储水桶内水满后(压力达到设定值),整机停止工作。当需要用水时,由于压力差,储水桶内存储的纯水经球阀、高压开关第五级果壳(椰壳)活性炭滤芯(小T33)后流出,此时,由于截止阀的单向性,水不会回流至RO膜。

    二、主要部件工作原理及检修方法
    1.净化部件—滤芯
    净水机主要使用滤芯滤除水中杂质,使用的过滤材料一般有以下几种:
   (1)PP棉滤芯
    PP棉滤芯又叫“熔喷式PP滤芯”,如图2所示,采用无毒无味的聚丙烯粒子,经过加热熔融、喷丝、牵引等工艺制成。更换周期一般为4-6个月,视当地源水水质与用水量而定(下同)。

   (2)颗粒活性炭滤芯(UDF)
    活性炭是将木屑、果核、煤炭等物质先行压碎炭化,再进行高温活化处理,以形成多微孔、高表面积特性的一种材料,由于其具有高度发达的网状结构,所以具有强大的吸附能力。更换周期一般为8-12个月,视当地源水水质与用水量而定。本级滤芯在安装或更换时要注意安装方向,有胶圈一端应向下,如图3所示。

   (3)活性炭棒滤芯(CTO)
    活性碳棒滤芯是颗粒活性炭滤芯的一个补充,是由颗粒活性炭粉体材料和无机液体粘接混合后用高压压缩而成,如图4所示,一般为净水机的第三级,更换周期一般为8-12个月。

   (4)RO膜滤芯
    RO即反渗透,是一种水处理技术,亦称“逆渗透”。它是用一定的压力使溶液中的溶剂通过反渗透膜分离出来。因为它和自然渗透的方向相反,故称“反渗透”。RO膜滤芯的性能指标直接决定了净水器的净水效果,一般应用到净水机的第四级。更换周期为1824个月,该滤芯实物如图4所示。

[1] [2] [3]  下一页
