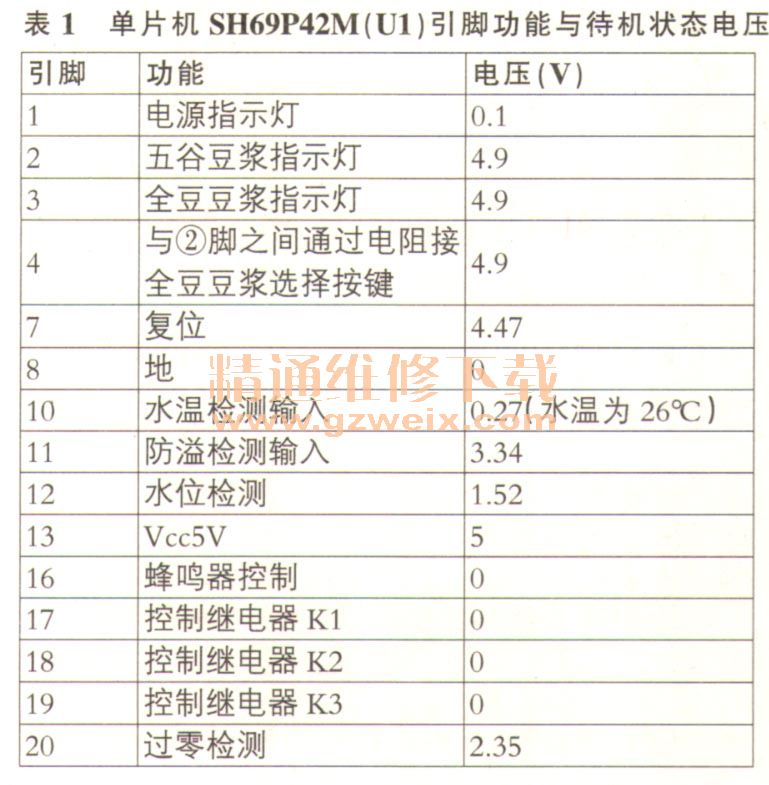

笔者接修一台九阳豆浆机（在机器上没有找到具体型号），其实绘电路如图1所示，继电器K1用于控制功率转换，K2用于切换发热管和电机，K3用于控制发热管供电。U1为单片机SH69P42M，其引脚功能见表1。



    当机器与壳体对好位置后，到位开关W闭合。通电后，220V交流市电加到变压器T的初级，其次级产生约15V交流电，经桥式整流及C1、C2滤波后，得到约17V直流电压，加到三端稳压块U2 （78LO5）③脚，其①脚输出5V直流电压，经电阻R4限流后供给U1⑩脚及其他电路。
    电阻R8、R14对半波整流电压分压，经C12滤波后，得到约2.35V的直流电压送往U1勿脚，作为过零检测电压。
    如果豆浆机里没有水或水位很低时，因水位探头接触不到水，则U1 12脚为4V高电平，蜂鸣器会一直鸣叫，所有按键失灵，以防止干烧；如果豆浆机里水位正常，则水位探头和地接通，U1 12脚电压被拉低到1.52V，整机进入待机状态，只有电源指示灯亮。
    待机状态时，按一下“全豆”键，蜂鸣器响两声，“全豆豆浆”指示灯亮，17、19脚均输出5V高电平，三极管T1、T2导通，K1、K3吸合，则220V市电通过K1、K3给发热管供电，对水加热。当水温达到设定值时，19脚输出低电平，T3截止，发热器停止加热；17、18两脚均输出5V高电平， T1、T2导通，K1、K2吸合，电机转动，进行预打浆。过一会儿后，进行几次打浆、加热，直到豆浆熟透。如果加热中豆浆溢出，接触到防溢电极，则11脚电压被拉低，停止加热，待溢出现象消失后再加热。
    功率转换电路由U1 17脚及T1、K1、D6（8A10）等元件组成。当U1 17脚为高电平5V时，T1导通，K1吸合，D6被短路，电路工作在全功率状态；当U1 17脚为低电平时，T1截止，K1断开，D6起作用，电路工作在半功率状态。

    故障现象1：九阳豆浆机加水和豆子后通电，电源指示灯亮，蜂鸣器响一声，约5、后蜂鸣器长鸣，按键失灵。

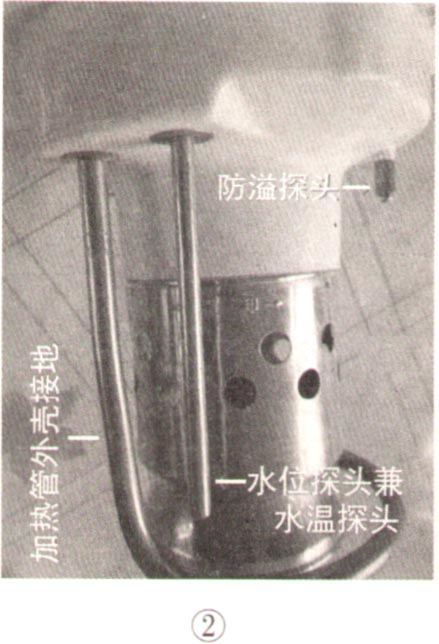

    分析检修：测5V电压正常，但U1⑩脚的电压为0V：测得此时水温为260C，正常时⑩脚电压应为0.25V。检查水位探头，如图2所示，发现水位探头里的热敏电阻损坏。换新后试机，故障排除。

    故障现象2：加水和豆子后通电，蜂鸣器一直响，无法使用。
    分析检修：测U1 12脚电压为4V，正常时应约为1.4V。检查水位检测电路，发现水位探头到电路板的连线虚焊。补焊后试机，故障排除。
