（3）防雷滤波电路

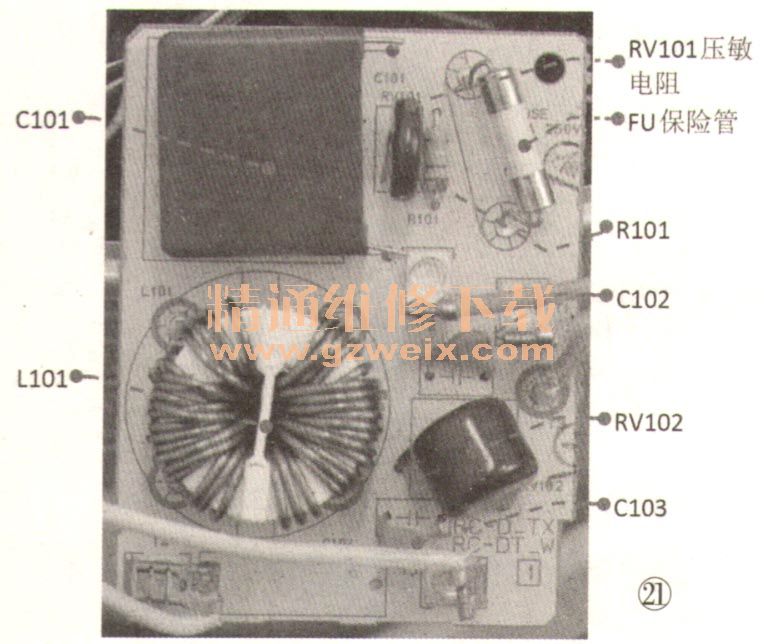

    为了进一步保护控制主板、控制面板，该IH型电饭煲设置了一块防雷滤波板，实物如图21所示，该滤波板主要起到高电压保护和滤波的功能。

    高电压保护原理：如图22所示，输入的AC220V电压的橙色线（L）端串接了一只10A/250V的保险管，之后在火零线之间并接了一只压敏电阻RV101，一旦瞬间高电压进入电路，例如雷电窜入，严重超过压敏电阻的峰值电压（471V）时，RV 101瞬间击穿短路，短路的大电流把保险管熔断，避免高电压再进入后面的电路烧毁电控板，保护器件与机子。另外，板子还设置了电子接闪器，用于泄放高电压。

    滤波原理：为了给电控板提供高质量的电源，该防雷滤波板采用了由C101、L101、C102、C103等组成的二型滤波器，有效滤除不需要的谐波。
   （4）开关电源控制电路
    开关电源电路设置在电控主板中，如图23所示，输入的是AC20V，输出的是DC20V，开关电源电路主要采用TOP254PN开关稳压模块控制，来调节、稳定输出电压。

    开关电源组成：该开关电源采用串联开关稳压电路，如图24所示，交流220V电压从T6、 T7端口输入后接到全波整流桥D1，经RI（）限流和D7防反峰二极管后接到TOP254PN模块的①脚，经内部开关管振荡工作从⑤～⑧端输出＋20V的电压，经L2和C8组成的LC滤波后得到比较平滑的直流电。

    稳压控制原理：如果输出的＋20V电压过高，采样电路经D8后使稳压管ZD5击穿，电流变大，从TOP254PN模块②脚输入，使内部的开关管振荡频率变低，输出电压快速调整稳定在＋20V；如果输出的电压过低，同理，经采样电路后使开关管振荡频率变高，输出电压也恢复到稳定的＋20V、实现自动调节的稳压过程。
＋20V电压输出先进入锅底的超热保护器，如果保护器无异常，开关闭合，直接输出＋20V直流电压供给电控板各电路；如果锅内温度异常或该超热保护器损坏，则会导致无直流电输出的情况，整机无反应。
