（5）保温发热丝控制电路
该机子的保温发热丝主要采用线绕式的发热体，发热量和功率不太大，侧部发热丝阻值是2.5kΩ，顶部发热丝阻值是1.1kΩ。

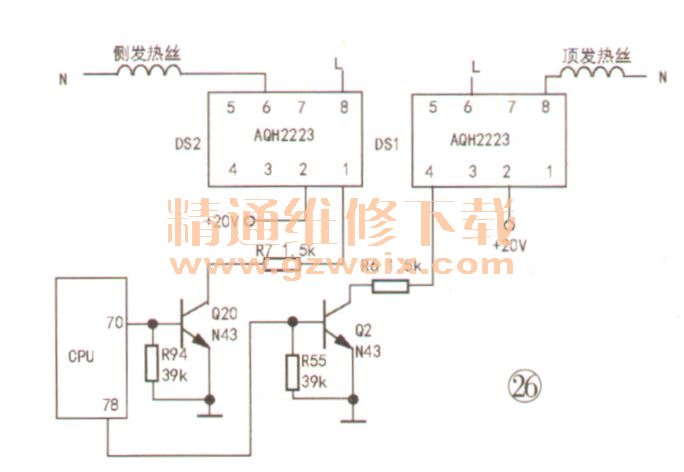

保温发热丝的电控部分采用固态继电器控制，实物如图25所示，原理图如图26所示。固态继电器是目前小功率器件、设备控制的主要方式，本处采用AQH2223固态继电器耐压是600V，最大工作电流是（0.9A，完全能满足小电流的侧部和顶部发热丝的需要。
控制原理：进入保温程序后，如果CPU 78脚输出高电平，三极管Q2工作，集电极低电平接到固态继电器的①脚，而②脚接＋20V电压，因此②、④脚接的内部发光二极管工作，发射光信号，⑥、⑧脚的可控硅端导通（固态继电器内部原理如图27所示），电源火线（L）经可控硅后从⑧脚输出直接接到顶部发热丝的一端，另一端接零线（N），发热丝得电发热进行保温工作。
侧部发热丝的控制原理与上述雷同，本处不再一一介绍。
（6）功率管散热风机驱动电路
虽然功率管、整流桥接了铝散热片，但是由于工作时热量大，单凭铝散热片不能满足高功率时产生大热量散热的需求，还需添加散热风机冷却，如图28所示，有效改善管子的工作温度。
