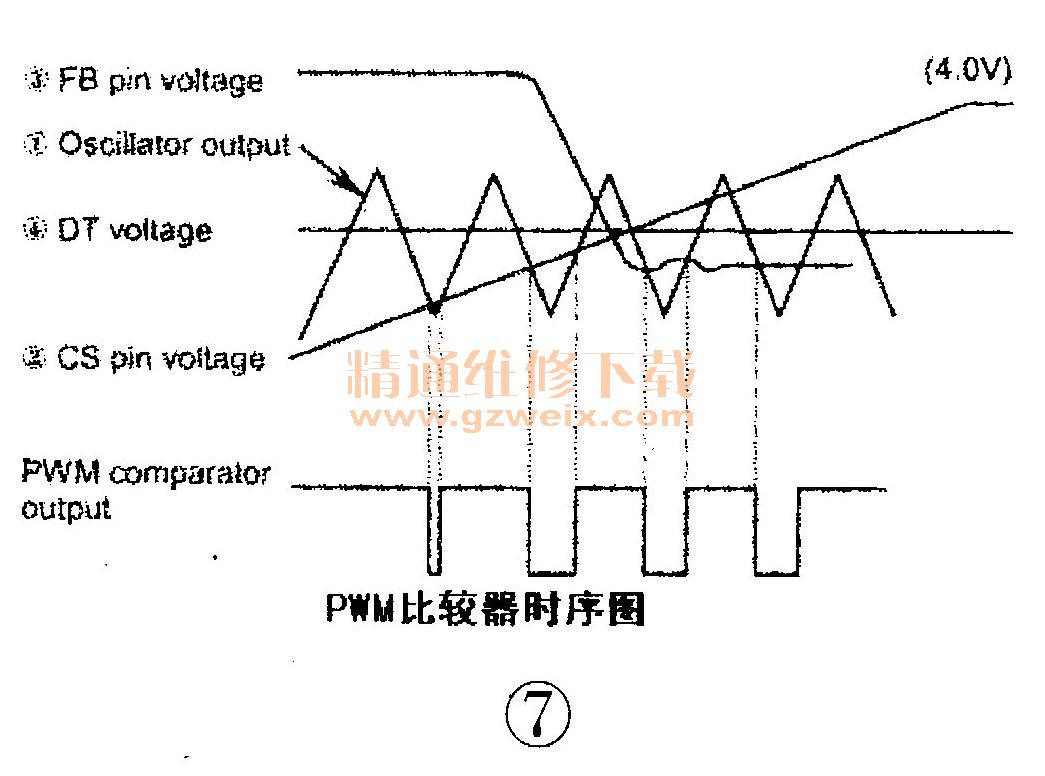

振荡器输出①脚与CS电压②脚、FB电压③脚以及DT电压④脚进行比较（用②、③、④三个引脚电压的最低值与①脚比较），当此电压比振荡器输出①脚电压低时，PWM比较器输出为高，反之输出为低（见图7所示）。

    当PWM比较器输出电压为低时，IC的OUT引脚输出电压为高。
    当IC通电时，CS的②脚电压控制软启动工作，输出脉冲逐渐变宽。在正常工作期间，输出脉冲宽度由最大占空比（70%）DT的④脚电压下的FB的③脚电压确定，通过调节FB电压以保持输出电压稳定。
    4. CS引脚电路

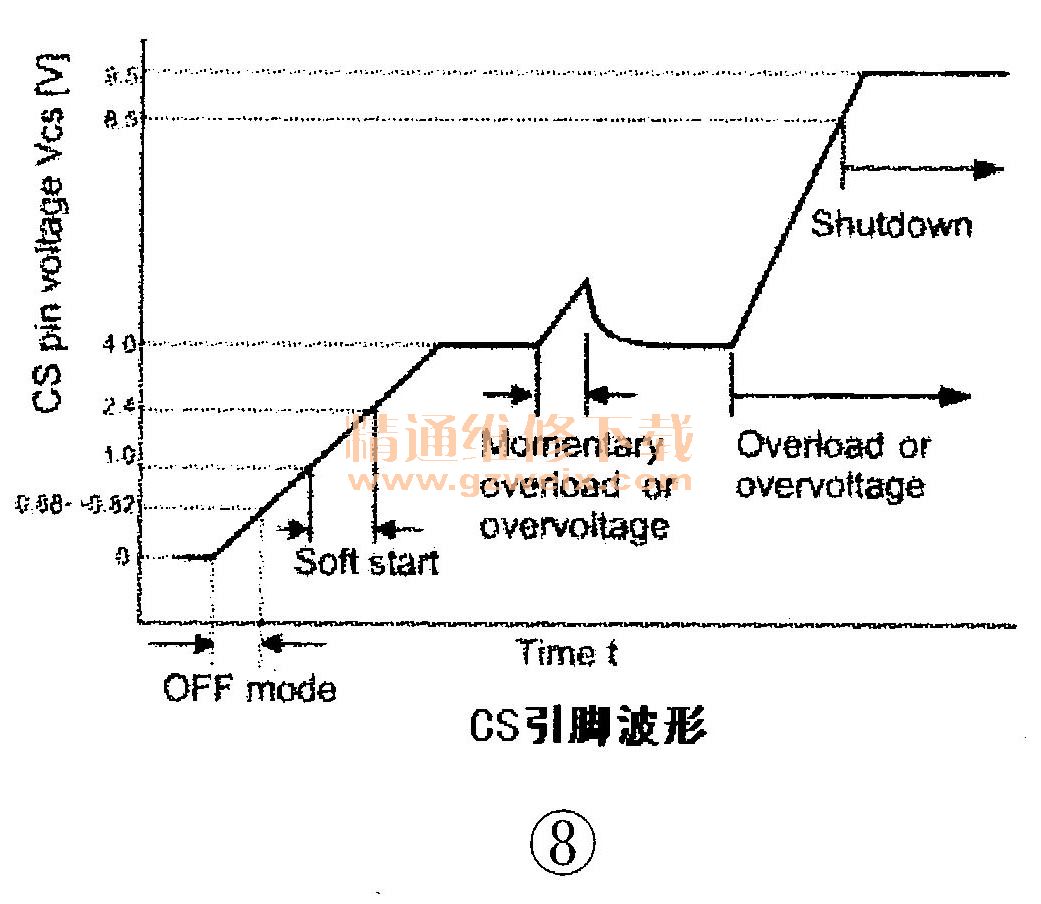

    CS引脚电压变化取决于CS上的充电电压，当接通电源时，电流源（6.5μA）开始给CS充电，CS引脚电压上升，如图8所示。

      CS引脚电压连接到PWM比较器输入端，是以最低的输入电压确定比较器的输出。当CS引脚电压在1.0V和2.4V之间时，电路进入软启动状态。在正常工作期间，该Cs引脚电压被钳位在内部4V齐纳二极管上。如果输出电压由于过载下降而使FB电压上升到3V以上，则取消4.0V钳位电压，Cs引脚电压可上升至9.5V。因Cs引脚也连接到锁存比较器C2，因此，当Cs引脚电压上升到8.5V以上时，则C2比较器关闭5V基准电路，从而关断输出。由于Cs引脚同时也连接到比较器C1，也可通过使Cs引脚电压低于0.68V来关闭5V基准电路，从而关断输出。为此，可用比较器C控制输出开、关。
    总之，可通过改变Cs引脚电压，控制软启动，过载输出关机和输出开、关控制。
   （1）软启动功能

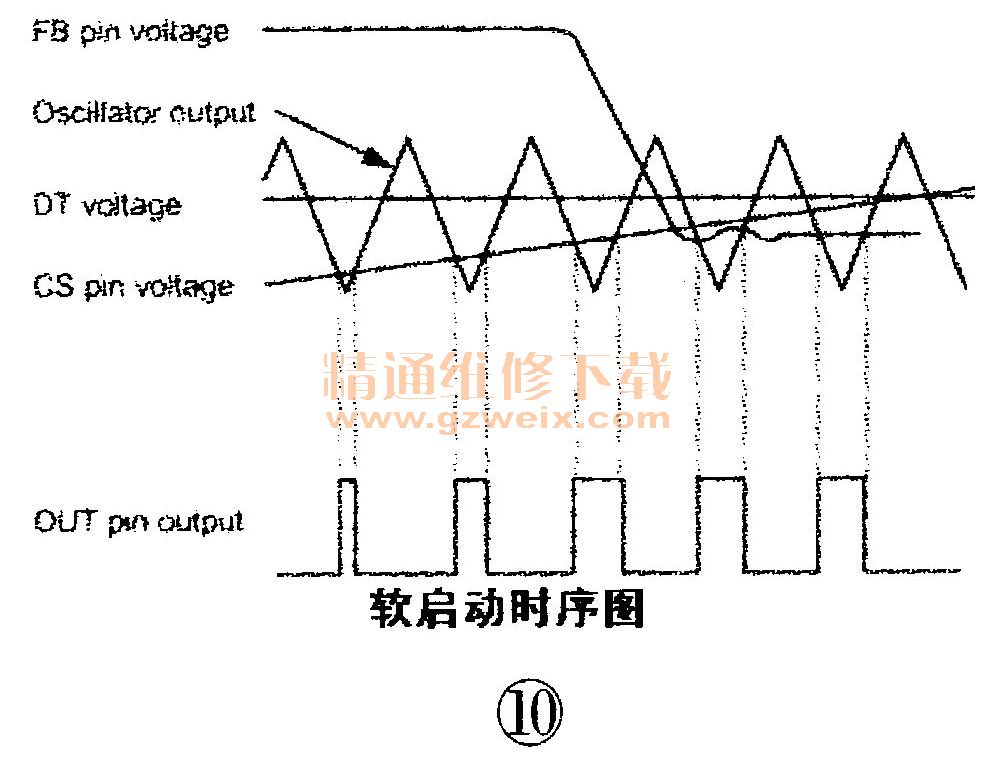

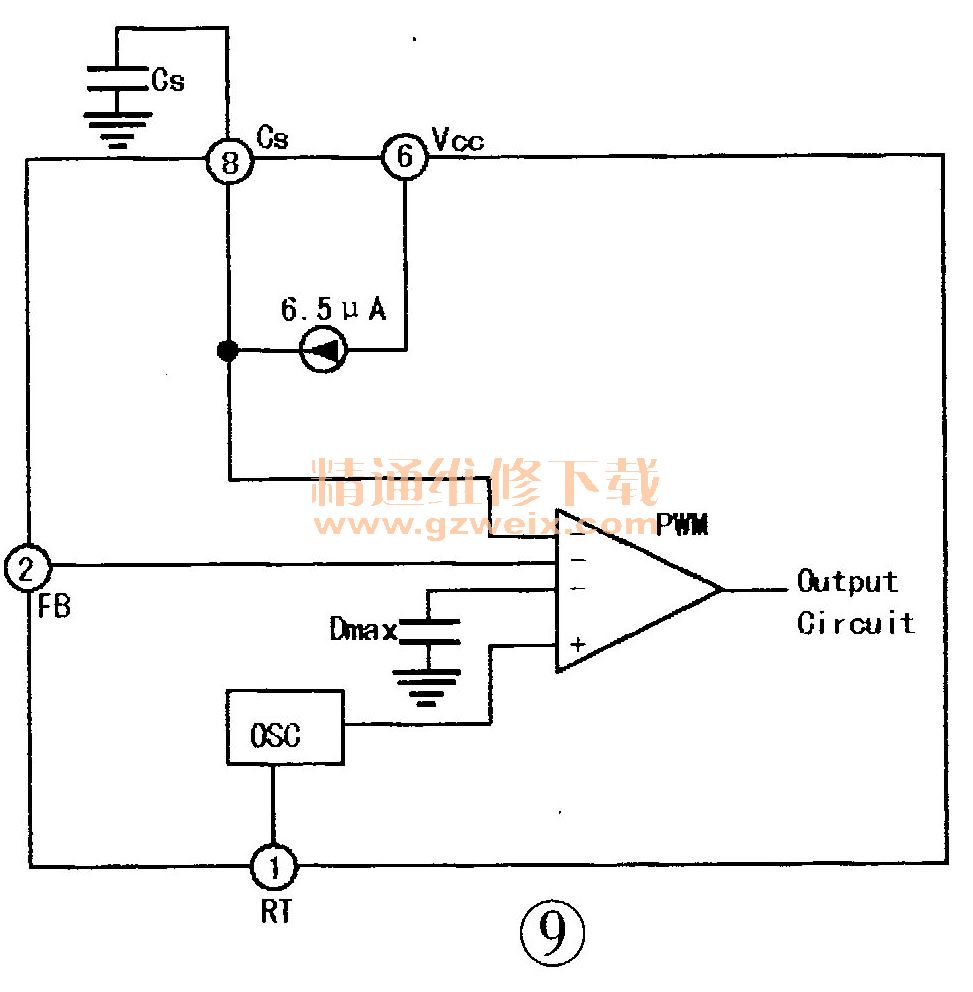

    软启动电路见图9所示，图10为软启动工作时序图。CS引脚连接CS电容，当通电时，6.5μA恒流源给cs电容充电，cs引脚电压随CS电容充电电流缓慢上升。cs引脚也连接到内部的PWM比较器输入端，特点是以最低的输入电压确定输出。在图10中，软启动使比较器输出脉冲宽度缓慢变宽。



   （2）过载关机功能

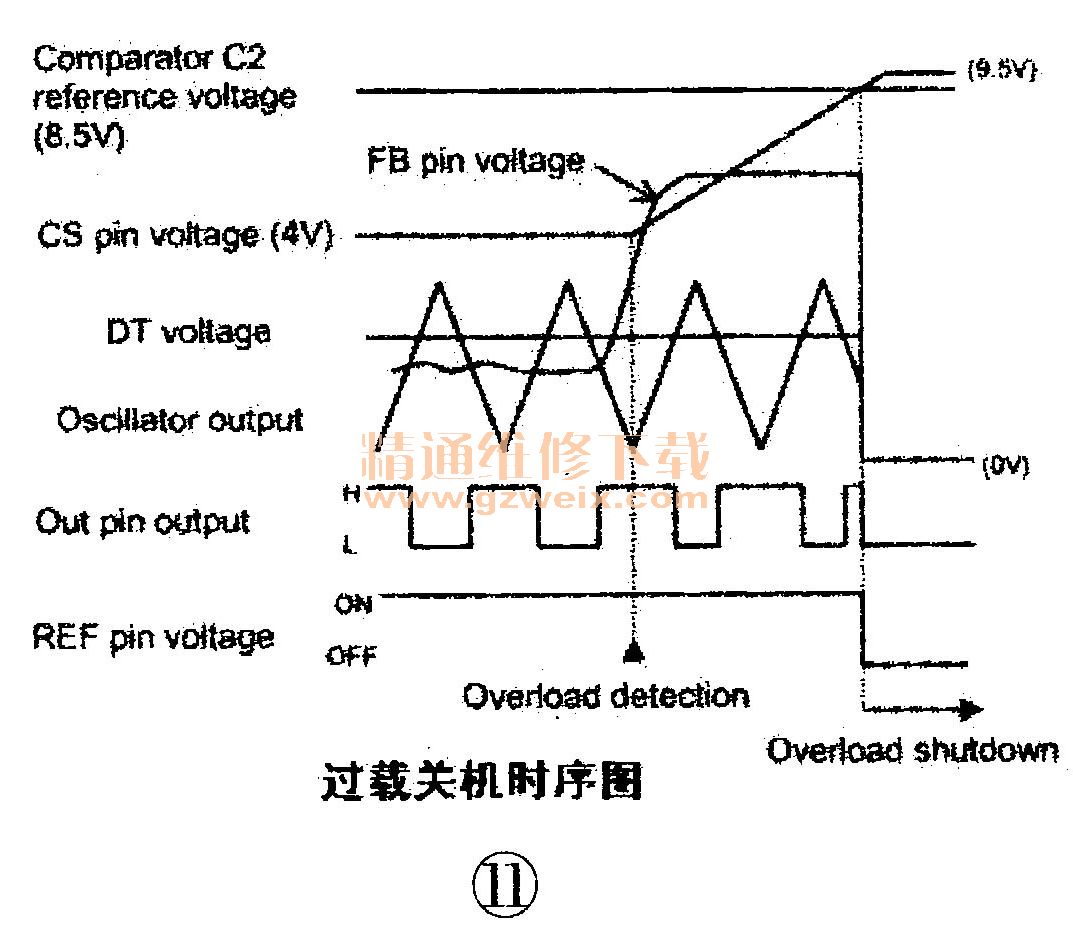

    图11阐述了过载关机工作时序，如果由于过载或短路，引起输出电压降低，导致FB引脚输出电压升高，如果该电压超过C3比较器基准电压（3V），则C3比较器输出变低，关闭开关。开关关闭后，在正常工作时被4V齐纳二极管钳位，4V的Cs引脚则取消钳位。6.5}LA恒流源开始给Cs电容充电，Cs引脚电压上升。当Cs引脚电压超过C2比较器基准电压（8.5V）时，C2比较器关闭5V基准电路，之后，IC进入闭锁模式并关断输出。关断时IC的电流消耗为45 VLA（典型值）（Vcc=10V）。该电流必须由启动电阻提供。此时IC进入输出关闭状态（低电压）。

    当Vcc电源电压低于关机闭值电压（9.0V）或强制Cs引脚电压低于7.9V时，过载关机操作复位。
   （3）输出开／关控制功能

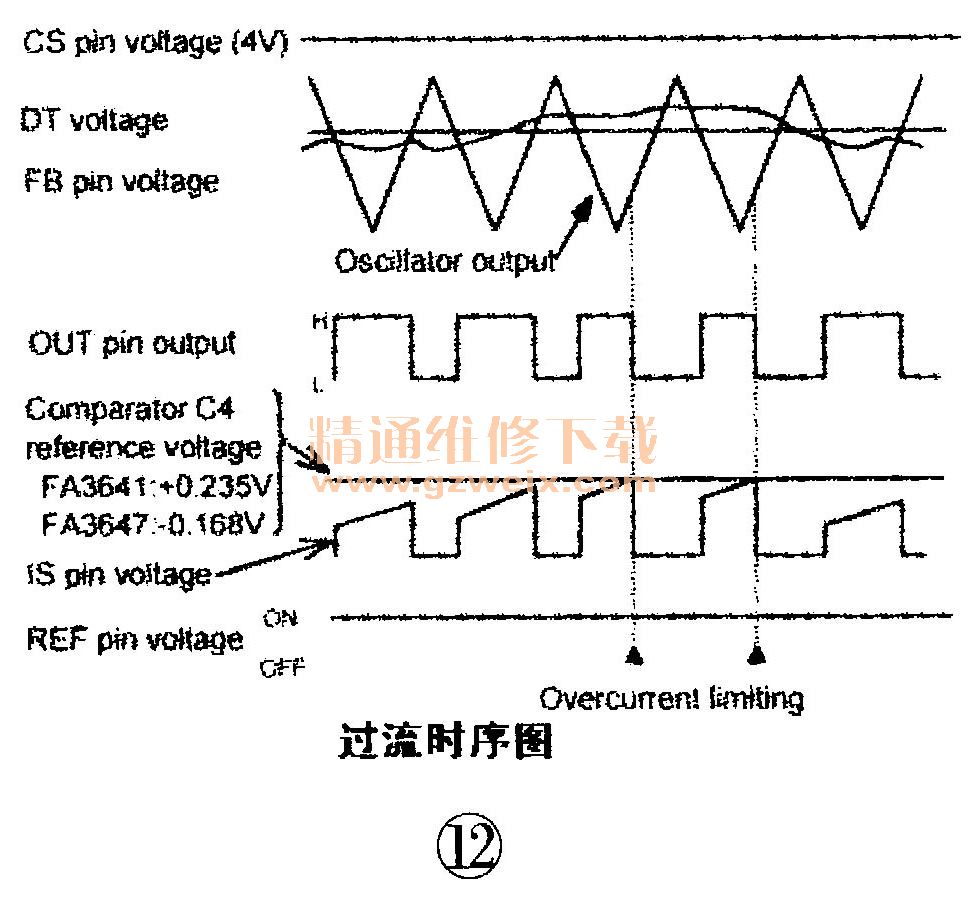

    可通过施加在Cs引脚的外部信号来打开或关闭IC，图12为输出开／关控制时序图。

    当CS引脚外部电压低于0.68V（典型值）时，IC关机。比较器C1输出为高并关闭5V基准电路，IC关断输出，IC进入输出关闭状态（低电压）。IC在关机时所需的电流消耗是100 μA（典型值）（Vcc=17V）。该电流必须由启动电阻提供。当CS引脚电压超过0.82V（典型值）时，IC导通，打开5V基准电路，自动软启动，电源重新工作。
    5．过流限制电路
    过流检测电路通过检测每一个主开关MOSFET的漏极电流脉冲峰值（采用脉冲法），来限制过流。相对于地面，检测闭值电压为－0.168V。
    MOSFET漏极电流通过电阻RS转换成电压，并反馈至IC的IS引脚。如果电压超过比较器C4基准电压－0.168V，则比较器C4工作，触发器输出Q为高，输出立即关闭以切断电流。触发器输出Q在下一个周期复位，输出重新开始。通过这种重复操作来限制过流。

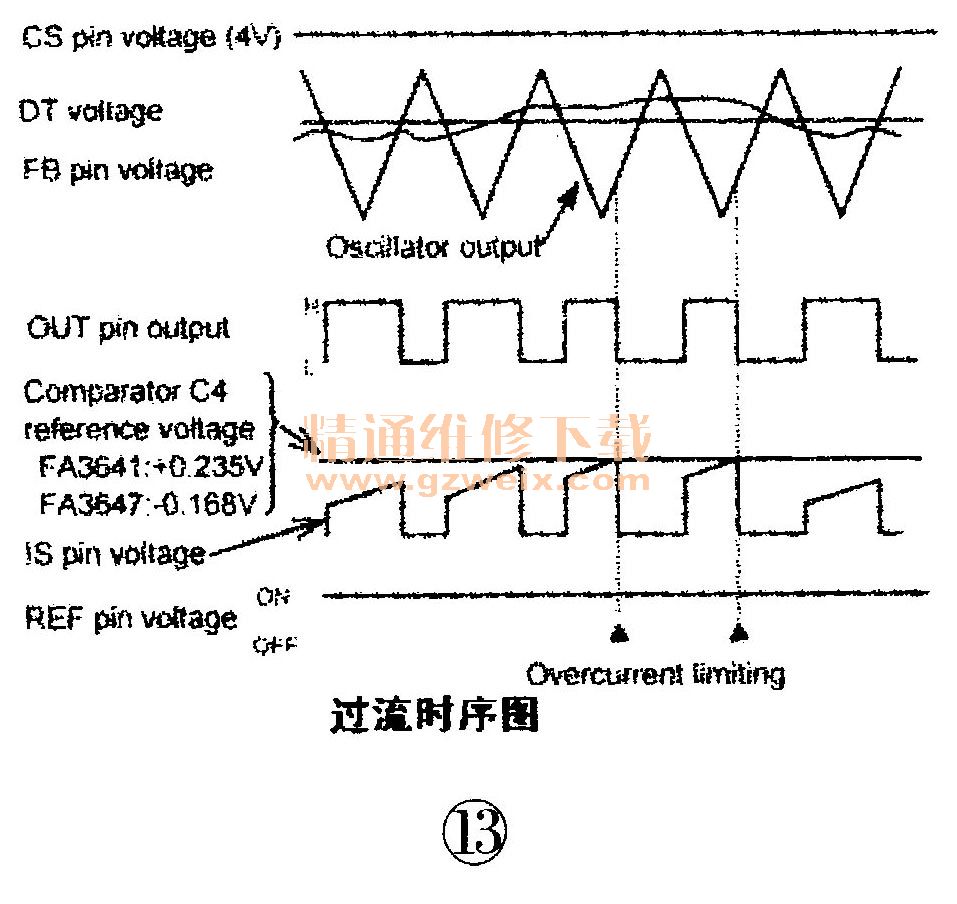

如果噪声使过流限制电路出现故障，可以在IS引脚和MOSFET之间，放置一个RC滤波器。图13的时序阐述了过流限制工作过程。
