6.Vcc过压保护电路

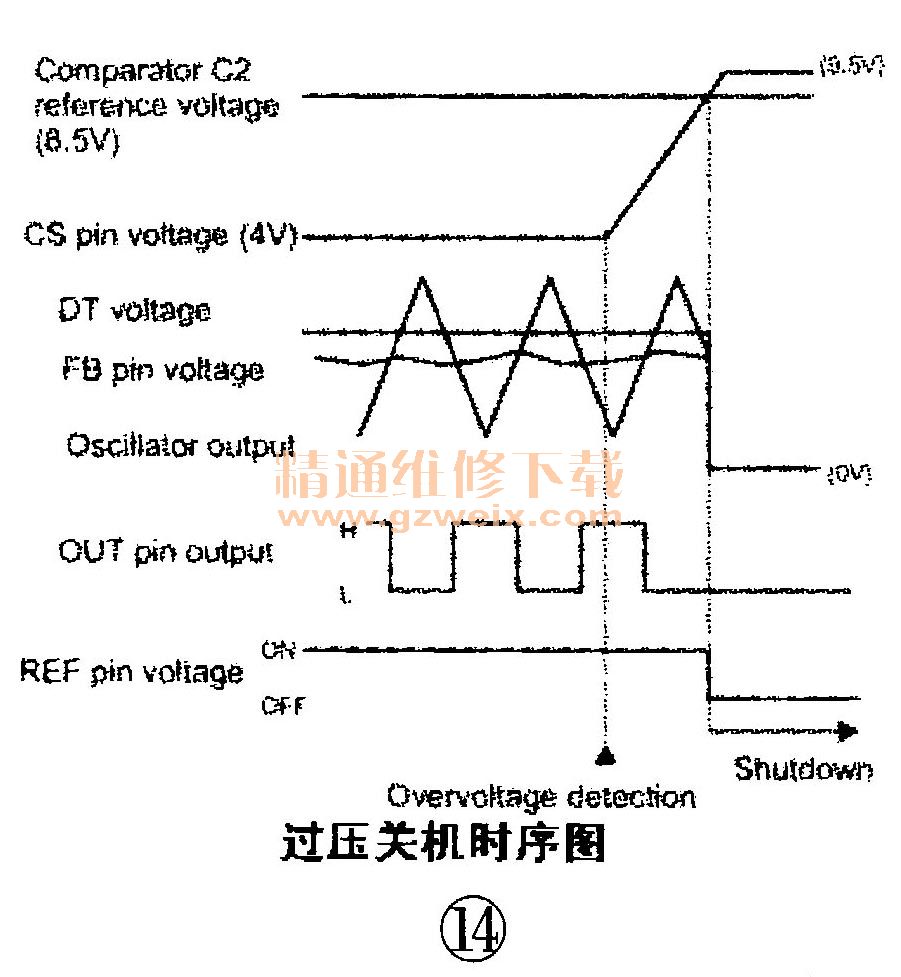

该IC含有一个Vcc过压保护电路，防止由于过压引起IC损坏。图14阐述了过压保护电路工作过程时序。
    如果Vcc电压升至32V以上（Icc＝13mA），并且电流流入内部的齐纳二极管，则过压开始检测。比较器C5输出开始变高，并且恒流源（0.9mA）使CS引脚电压升高。当CS引脚电压超过8.5V时，比较器C2输出变高并关闭5V基准电路。IC进入闭锁模式，输出处于关闭（低电压）状态。在闭锁模式下，IC电流消耗为45 μA（典型值）（Vcc=10V ）。该电流必须由启动电阻提供。
    当电源电压低于9.0V或强制CS引脚电压低于7.9V时，过压关机操作复位。
    7．欠压锁定电路（U.V.L.O）
    该IC含有防止电源电压下降引起误动作的电路。电源电压从0V开始升高，当Vcc=16.5V（典型值）时，Ic开始工作。当电源电压下降至Vcc=9V（典型值）时，输出关机。当欠压锁定电路工作时，Ic的OUT和CS引脚输出变低，使Ic复位。

    8．输出电路
    该Ic含有推挽式输出级，可直接驱动MOSFET。输出级的最大峰值电流为吸电流1A，源电流0.5A。当欠压锁定电路工作时，电路停止工作，OUT引脚电压变低，并关闭MOSFET。
    9．轻载模式下从外部设置振荡频率

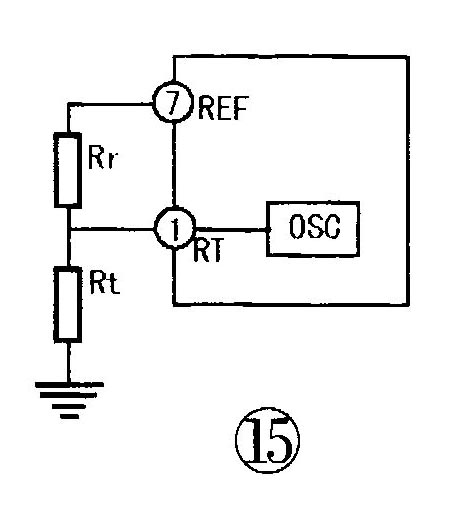

    该Ic有一个功能，就是负载减轻时，自动降低振荡频率，减少电源待机模式下的损耗。没有外部电路调整时，振荡频率只能下降到固定频率的大约46%。为了使频率低于46%，可在RT和REF引脚之间连接调整电阻Rr，如图15所示。

    10．启动电路设计
    该IC采用CMOS工艺，消耗电流较少，因此，相比于传统的双极型集成电路，可以使用较大的启动电阻。
    启动电阻设计条件：
    （1）电源开通时IC应能启动；
    （2）闭锁模式下，应能提供保持闭锁状态Ic消耗的电流；
    （3）开／关功能在关闭状态下，应能提供保持关闭状态Ic的消耗电流。
    1）启动电阻连接在整流前（交流）

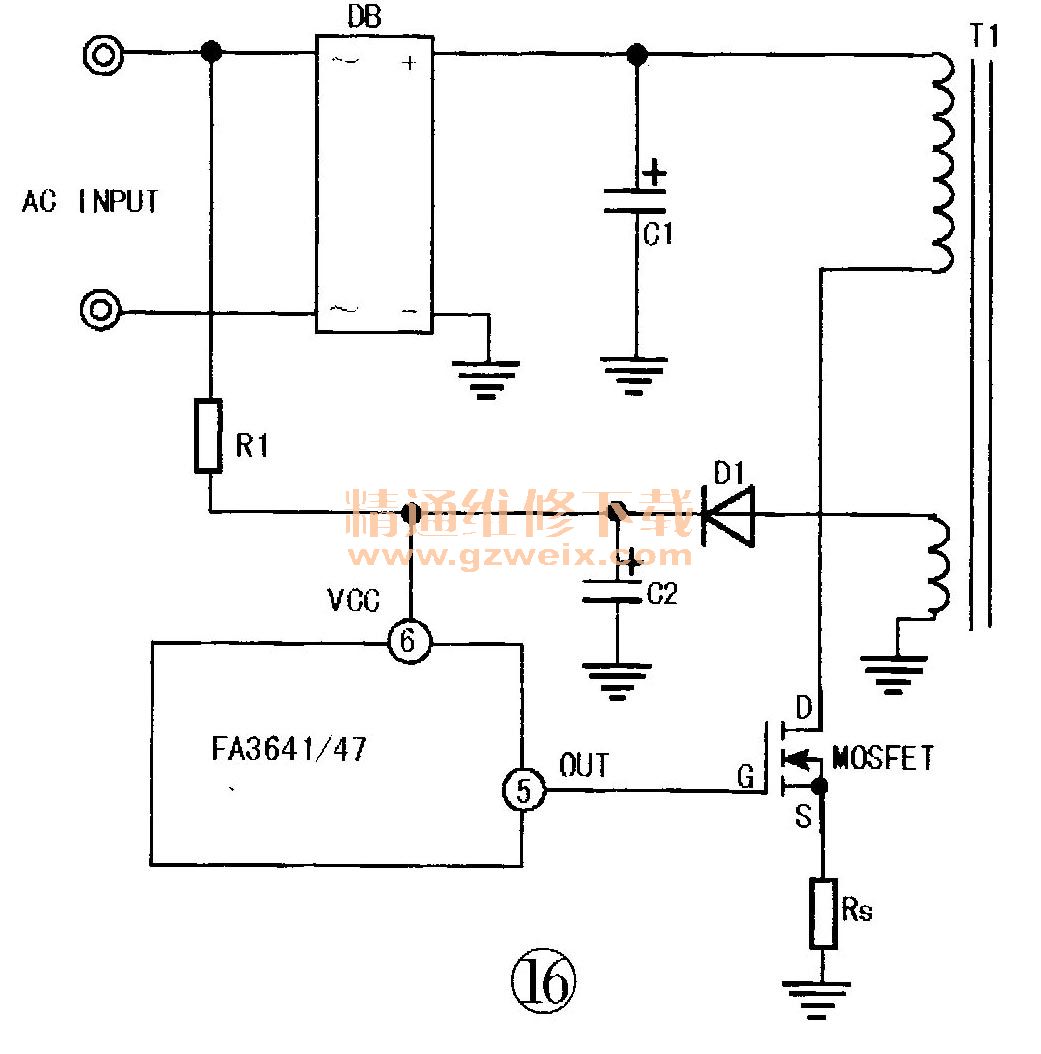

    启动电阻连接在整流前（交流）的电路，如图16所示，启动电压由电阻经交流输入电压半波整流后取得。
