故障现象
    接通电源开机后，机组运转正常，但制冷或制热效果均较差。
    故障分析
    根据该空调器系统的结构，导致制冷和制热效果均较差故障的原因主要有以下两方面：一是制冷剂不足；二是四通换向阀工作在临界状态，未完全到位。
    故障检修

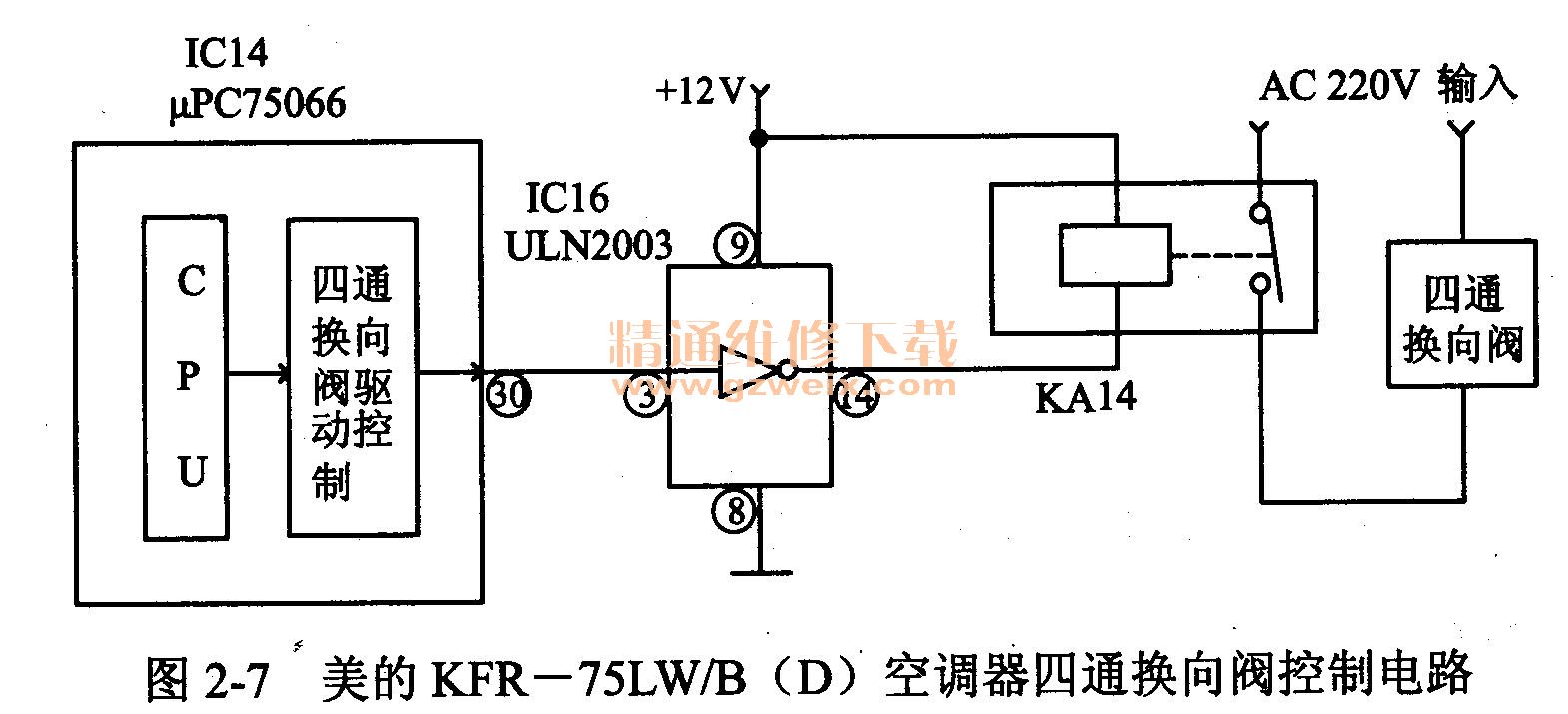

    (1)本着先易后难的原则，先检查四通换向控制阀是否正常。美的KFR-75LWB（D）空调器四通换向阀控制电路如图2-7所示。

    (2)检查IC14 30脚输出的高、低电平信号正常，再测IC16③脚上的输入电平信号、14脚反相后输出的电平信号也正常。
    (3)根据上面检测的结果，怀疑四通换向控制阀本身不良，试用一只新的配件换上后，分别进行制冷和制热均恢复正常，故障排除。

    提示
    该空调器的四通换向阀控制驱动电路由KA14继电器、IC16③脚与14脚内的反相器及IC 14 30脚内电路等组成。正常工作时，四通换向阀状态控制信号来自于IC14 30脚，该信号加至IC 16③脚，经反相后从14脚输出驱动信号使KA 14继电器断电或得电，使其触点断开或闭合，以控制四通换向阀对制冷剂的流向进行切换，实现制冷或制热功能的转换。
