挂壁式和部分柜机空调的导风板由步进电机控制。本文以格兰仕KFR-72L/DLB12-330型柜式空调为例说明步进电机的工作原理与检修方法，供参考。

    一、工作原理与结构
    步进电机是一种将电脉冲转化为角位移的执行机构。步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（称为“步距角”），它的旋转是以固定的角度一步一步运行的。

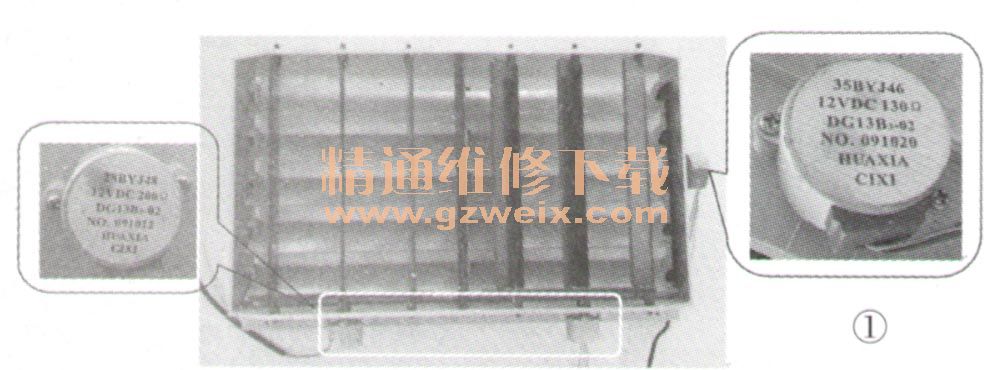

    该型空调左右导风板由两组两个步进电机带动，如图1所示；上下导风板由一个步进电机带动，其控制电路如图2所示，当发出“风摆”指令时，单片机相应引脚周期性依次发出较低频率的高电平，通过反向驱动器IC1的13～16脚，驱动步进电机快速打开或关闭，或较慢地上下摆动。该步进电机线圈由4组组成，为四相八拍步进电机，每旋转一圈CPU需要输出8个脉冲。

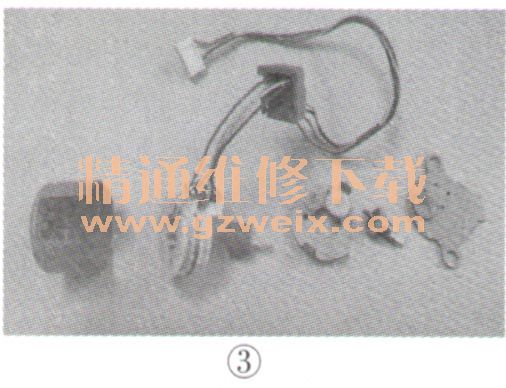

    步进电机由外壳、定子、线圈引线、转子、减速齿轮、输出接头、顶盖等组成，如图3所示，其电机绕组如图4所示，4个绕组分两组。所安装位置如图4所示。

    二、好坏检测
    该型空调用了多只步进电机，虽然其插头大小、引线颜色、体积、外观、固定方式、线圈阻值有所不同，但工作原理与检测方法均相同。在按动遥控器（或操作面板）上的“风摆”按钮时，测量电脑板步进电机插座供电电压，正常时每相均在＋12V左右，如果此时步进电机发出“哒、哒”声或无声音，通常表明步进电机损坏。
    下面以左右导风板所用的28BU48型步进电机为例，说明步进电机线圈检测方法。
    先用万用表测量电机插头各脚间阻值，如果某脚与其他脚之间的阻值基本相同，则该脚为公共端。对于该型电机而言，测得①脚与②～⑤脚的阻值均在200Ω左右，如图5所示，这说明1号线为公共端，其他4脚为线圈端。

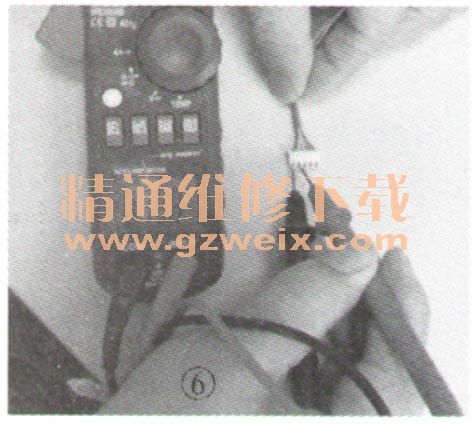

    除公共引脚外，其他引脚之间的阻值均在400Ω左右，如图6所示，即为两个单独绕组的阻值之和。如果测量引脚之间电阻为无穷大，说明线圈已开路；如果阻值过小，说明线圈已短路，均需要更换。

    三、步进电机 的更换
    在更换步进电机时，最好换用与原型号相同的步进电机。若要换用其他型号的步进电机，则需注意步进电机插头的公共端，应与电脑板上步进电机插座的公共端对应，如果不对应，则对电机插头跳线，即将公共端插到对应的插孔中，如图7所示。否则，电机4组线圈中只有1组线圈供电正常，工作时电机内部会发出“哒、哒”声，且正常运行。

    如果更换步进电机后导风板自动开启，这说明步进电机运行方向反改变4根驱动引线的首尾顺序即可。
若电机中的某组线圈开路或短路，且手头有此类线圈，或有此类废旧电机（内部一般有4组线圈，且阻值多为200Ω），可将损坏的一组绕组拆下，换下同型号绕组即可，如图8所示。
