一台美的KFR-75LW/B（D）型柜式空调器接通电源开机后，室外机不工作，故障指示灯亮。

故障分析：仅是室外机不工作，故障出在室外机的控制电路，应先检查其供电电路是否正常。

故障检修： (1)检查室外机电源电路。用万用表测供室外机控制电路使用的+12 V和+5V电源电压均正常，但室外机的故障信号指示灯LED3点亮，由此说明微处理器存在故障。

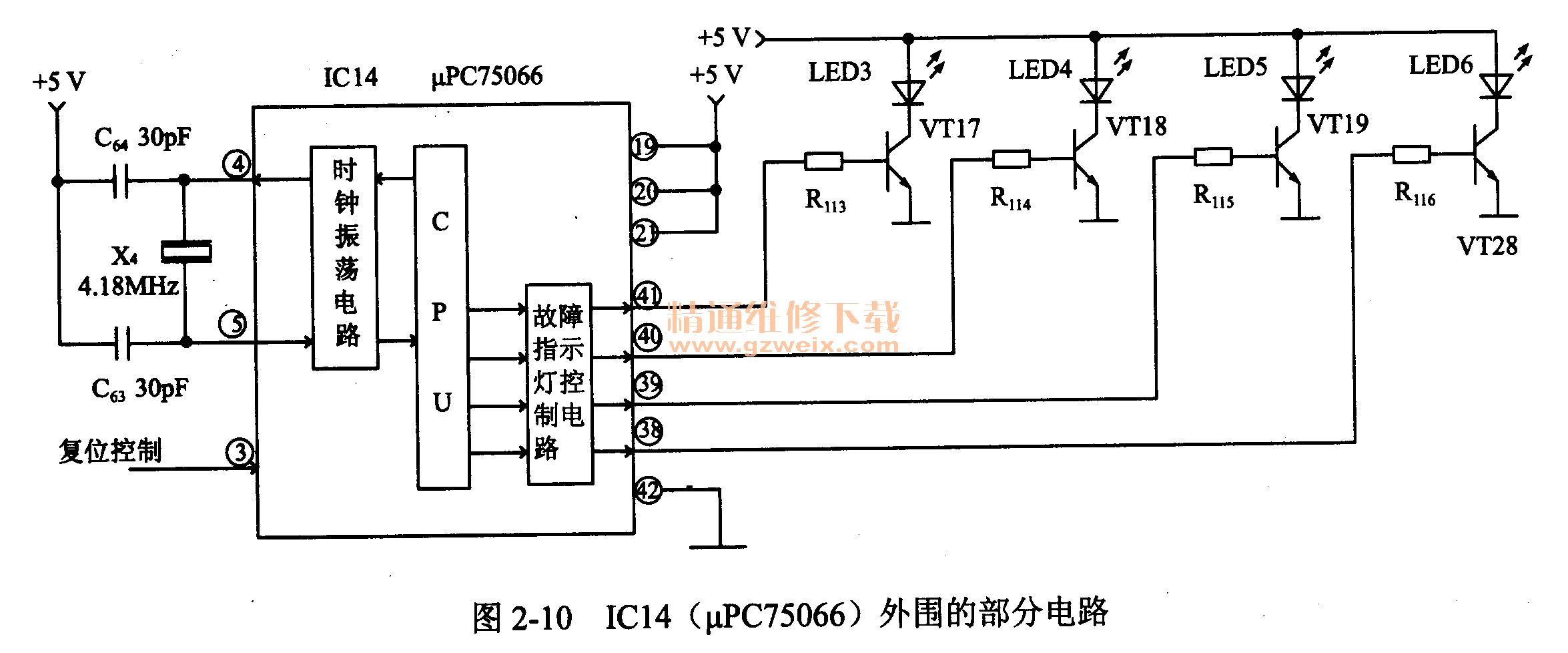

    (2)检查微处理器IC14的基本工作条件是否具备。检测IC14的19～21脚上的+5 V电源电压正常，再检测其12脚复位信号正常，但③脚无复位信号输出，说明IC14本身未工作，测其④脚和⑤脚无时钟信号波形，说明时钟振荡电路未起振。图2-10所示为IC14（μC75066）外围的部分电路。

    (3)检测时钟振荡电路。该电路由IC14的④脚和⑤脚内电路及其外接的C64、C63及X4等是否正常，未发现有元件漏电或击穿，考虑到X4晶振开路失效时，仅用万用表进行测量是很难确定其好坏的，试用一只同型号4.18 MHz的石英晶振换下原晶振后，接通电源试机，室外机工作恢复正常，故障排除。

    提示
    该机室外机主板由单片微电脑IC14（μPC75066）为主构成，该主板通过其外围电路控制压缩机的运行状态，输出A. B. C相压缩机控制电平，室外风扇电动机高、中、低挡控制信号及化霜信号和故障指示信号，38～41脚分别输出IC14本身及室外电路故障指示信号，当38脚～41中有高电平信号输出时，相应的控制开关管VT17～VT 19、VT28就会导通，相应的故障指示灯LED3-LED6就会导通发光。

本例故障主要是由于时钟振荡晶振X4失效，致使振荡电路不工作而引起的。
