故障现象
据用户介绍，该柜式空调器接通电源开机时，室外机只偶尔工作，大部分情况下室外机都不能进入工作状态。在室外机不能工作时，故障指示灯可以点亮。

    故障分析
    接通电源开机后，室外机偶尔进入工作状态，说明室外机电路中没有明显的短路现象存在，估计故障可能是由于接触不良弓！起的，例如某一（或某些）元器件或零部件的引脚出现虚焊，接插件接触不良，连接线有断裂处等。当然，也不能排除有元器件特性变劣呈时好时坏状导致该故障的可能性。美的KFR-75LWBD型柜式空调器处理器正常工作必备条件的电路方框图如图2-3所示。

  美的KFR-75LWBD型柜式空调器室外机主板的输入控制电路包括温度检侧电峥、．压缩机电流检测电路等；输出控制电路包括压缩机、四通换向阀、曲轴箱电加热.‘粤哩阀、室外风机等的驱动电路和故障信号指示电路。整个电路的核心是一块单片微处理器IC14（μC75066）。微处理器IC14（μC75066）各引脚功能见表2-1所列。

检修方法
在断开电源的情况下，先对室外机微处理器控制系统电路中的各个元器件的外观以及焊接情况等进行检查，未发现有明显的损坏或断裂现象。

    1．判断故障的大概部位
      (1)检查微处理器IC14的供电。在故障出现时，用万用表10VDC挡测量室外机微处理器IC14的19～21脚上的电压为5.2 V左右，说明微处理器的供电电压正常。
    (2)检测微处理器IC 14的复位信号。测量微处理器IC14的12脚复位信号正常，但测量其③脚却无复位信号输出。说明IC 14微处理器可能未工作。
    (3)检测微处理器IC14的时钟信号。用示波器测量IC14的④脚和⑤脚上的波形时，测试笔刚触及④脚时未钡P导振荡波形，触及⑤脚时突然有波形出现。此时，室外机可以进入工作状态。由此怀疑连接在④脚和⑤脚外接的X4石英晶振或两只电容器不良。

    2．故障处理
(1)拆下X4石英晶振和两只30 pF电容器C63与C64进行检测，未发现有明显的漏电现象。根据经验，估计X4石英晶振不良。

    (2)  X4是一只振荡频率为4.18 MHz的石英晶振振荡器，由于一时无原型号的配件可换，试将拆下的X4石英晶振放在60 W的白炽灯泡下烘烤约15 min左右。待X4自然冷却后再装回原处，接通电源试机，室外机工作正常，经长时间试机，上述故障再未出现，故障排除。

    提示
    美的KFR-75LWBD型柜式空调器室外机的控制电路由单片微处理器IC14（μC75066）为核心构成。为是微处理器IC 14时钟振荡电路中的石英晶振振荡器，由于室外机工作在室外，受外界环境的影响较大，X4不良估计是受潮所致，造成时钟振荡电路停振，微处理器IC14无法进入正常的工作状态，从而出现了上述故障。

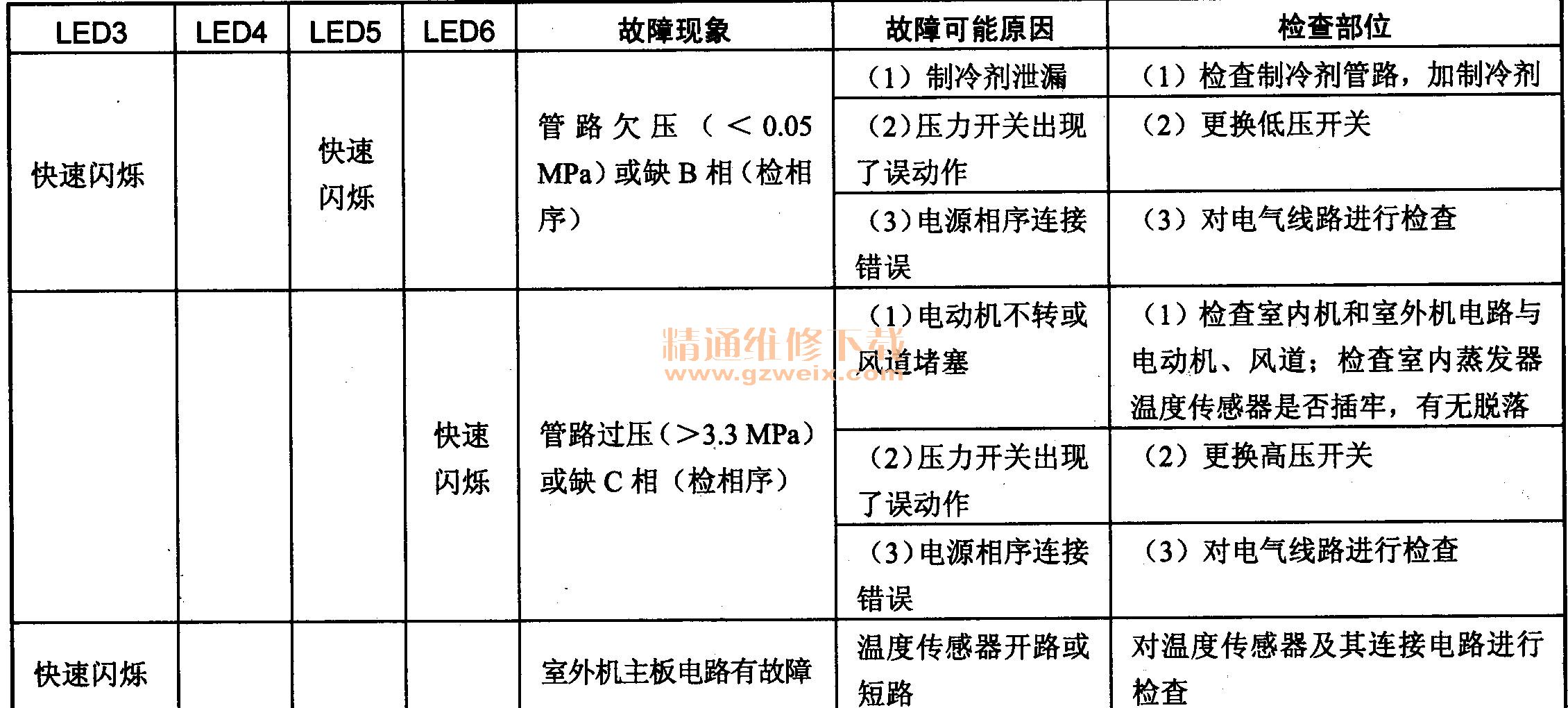

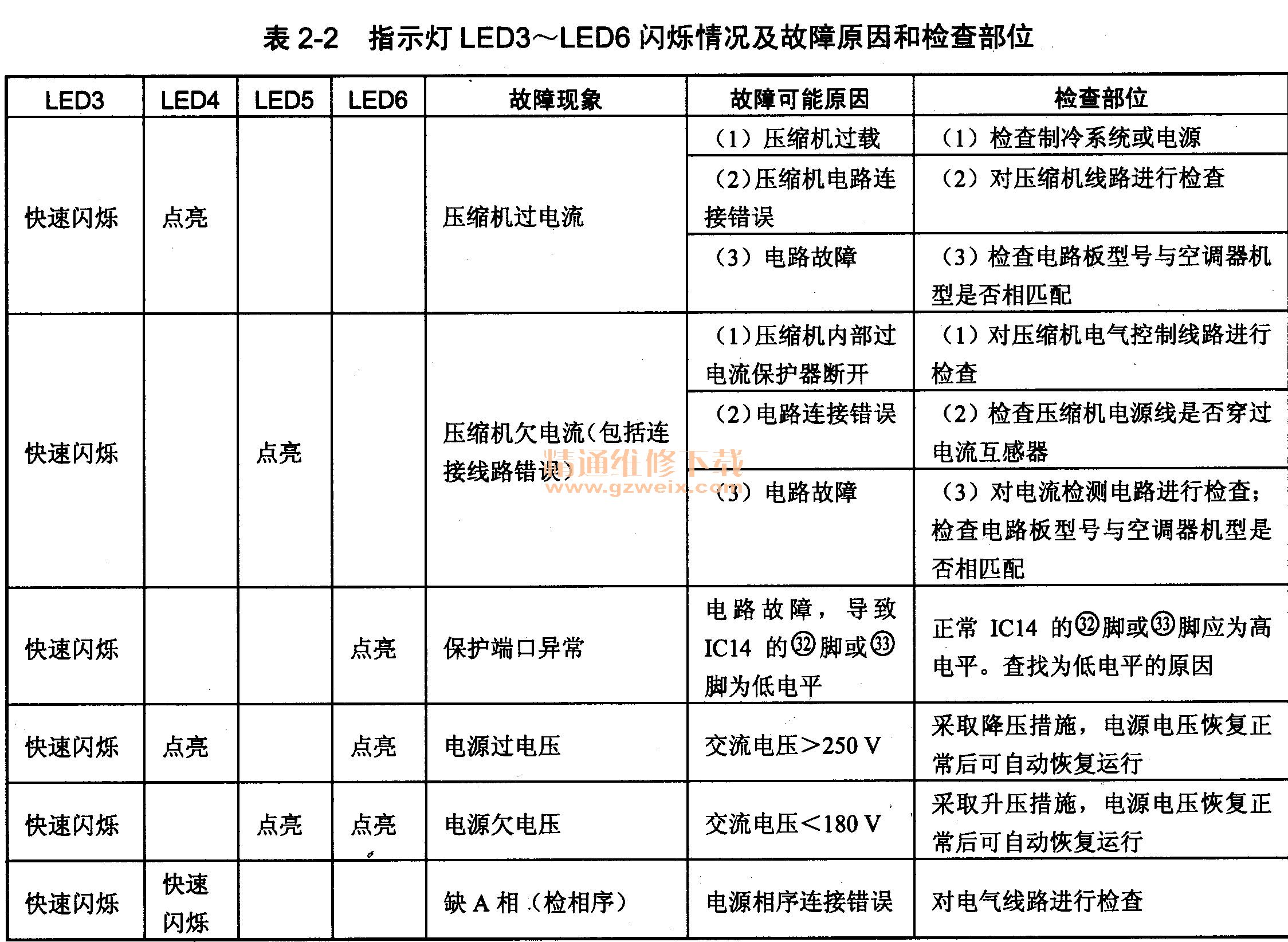

    另外，该空调器室外机微处理器控制系统电路中设置了四个指示灯LED3 - LED6作为故障类型指示。当室外机有故障时，LED3会快速闪烁，微处理器控制系统一方面执行保护程序，使室外机停止工作，同时也向室内机主板发送保护类型，此时LED4 - LED6中相应的故障类型指示灯也会快速闪烁。在进行故障检修时，搞清各个指示灯闪烁所代表的故障类型，对快速判断故障的具体部位很有好处。表2-2中列出了LED3 - LED6指示灯闪烁情况及故障原因和检查部位，供检修故障时参考。
