故障现象
    一台美的KFR-36GWBPY型变频空调器，每次开机后压缩机和室外风扇电动机有时运转几秒钟会自动停机，有时又可以进入正常的制冷状态。
    故障分析

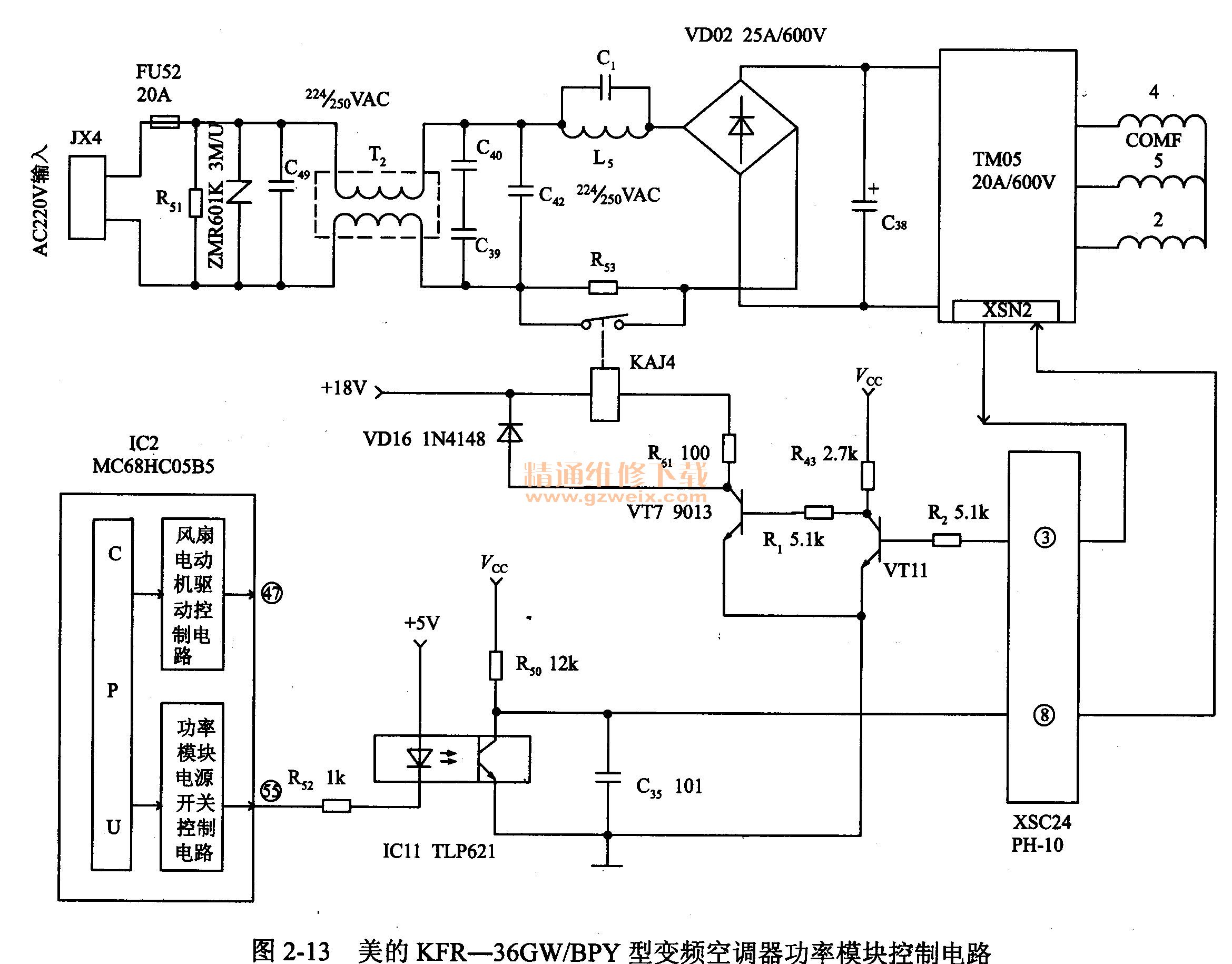

    开机后压缩机和室外风扇电动机有时可以进入正常的制冷状态，说明压缩机、室外风扇电动机本身损坏的可能性较小，电路中也没有明显的短路故障存在，估计故障可能是由于接触不良引起的，例如某一（或某些）元器件或零部件的引脚出现虚焊，接插件接触不良，连接线有断裂处等。但考虑到压缩机、室外风扇电动机均属室外机部分，室外机电源部分故障发生率较高，检修可由此入手。由于一时没有该空调器的电路图，只得根据电路板上元器件的连接情况画出的电路如图2-13所示的美的KFR-36GWBPY型变频空调器功率模块控制电路。以便于对故障进行分析和检修。

    美的KFR- 36GWBPY型变频空调器分为室外机与室内机两个部分，通过通信电路进行信息的交换，室外机的220 V交流电源受室内机微处理器的控制接通或断开。当室外机得到220 V的交流电压后，经R51 、C49、 T2、 C39、 C40、C42组成的滤波电路滤除高杂波后分两路供电。

    一路给功率模块TM05提供直流电源。另一路为微处理器系统供电；为光电祸合器和各种继电器供电。

检修方法
    1．判断故障的大概部位
    （1）在故障出现时，测量室外机进线JX4接插件上L与N两端上的220 V交流电源正常稳定。说明室内机控制电路工作正常，己经控制有关电路将室外机所需的工作电源送到了室外机电脑板上。

      （2）测量功率模块供电电路中的C38滤波电容器两端的电压很低，测量桥式整流器VD02输入的交流电压也很低。

      （3）在测量过程中，无意中触摸到R53时，发现其很烫手。立即切断交流电源，测量R53两端的电阻，发现随着其表面温度的降低电阻值会慢慢变小，最终大约可降到47Ω左右。从印制电路板的连接情况来看，R53的两引脚并接在KAJ4继电器的常开触点两端，该常开触点的一端与进线的220 V交流电压相连，另一端输出的220 V交流电压去功率模块整流滤波电路。由此可知，KAJ4继电器是用来控制功率模块的220 V交流电压的，R53为功率模块的启动（PTC）元件。

    根据上述连接情况以及Rs3与KAJ4在电路中的作用来看，开机时由R53先为后级电路提供启动电压，而后再由室外机微处理器和功率模块控制KAJ4继电器触点闭合为功率模块提供全功率电源。根据检查的结果和上述分析来看，怀疑KAJ4继电器触点有接触不良现象。

    （4）断开KAJ4线圈引出端的任一引脚，将万用表两表笔连接在该继电器触点引出脚两端（用来测量触点闭合后的接触情况），单独为该继电器线圈接通电源（施加直流18V左右的电源）试验，结果发现触点电阻值有时为7Ω左右，有时则大于1.1 MΩ左右，很不稳定，确实存在接触不良现象。

2．故障处理
重换一只新的同规格的继电器装上后，接通电源试机，空调器工作正常，故障排除。

    提示
    美的KFR-36GWBPY型变频空调器室外机的控制电路由单片微处理器IC2 （MC68HC05B5 ）为核心构成。功率模块TM05电源开关控制电路就由该微处理器55脚输出信号控制，低电平有效。该信号使IC 11内的发光二极管导通发光，这一信号被IC 11内的光敏管接收后，通过接插件XSC24的⑧脚向TM05功率模块提供一个电源开关控制信号，TM05功率模块从接插件XSN2③脚输出一低电平信号经接插件XSC24③脚→R2电阻器→VT11晶体管基极使其截止，集电极为高电平，经R1电阻器加到VT7晶体管基极，使其导通，使KAM继电器线圈得电工作，其常开触点闭合接通后，启动PTC元件R53两端被短接，交流220 V电压不经过R53而直接到VD02进行整流，以便为功率模块提供大的工作电流。本例故障由于KAM继电器触点接触不良，当其接触上时，室外机可以正常工作，当其接触不上时，上电后虽然PTC元件R53能为TM05功率模块提供启动电压，但随着PTC元件发热电阻值变大、使后级电源降低后，电路进入了保护状态，从而导致了上述故障。

    另外，如空调器不工作且发现定时指示灯以5 Hz的频率闪烁。这种故障多为室外温度过低保护所致（室外温度≤－15℃ ）。可检查室外温度是否过低，检测温度传感器的电阻值是否正常（温度为25℃时，电阻值为9.6 k左右），如正常，则故障可能出在室外机电脑芯片内部，对此只能重换新的电脑板。

    如空调器不工作且发现工作指示灯和化霜指示灯以5 Hz的频率闪烁。这种故障多为压缩机高温保护引起的。对此，可先在路对压缩机过载保护器的直流电阻器进行检测，该电阻值如＜100Ω正常；如大于100 S2，就应进一步对电脑板的相关电路进行检测。
