一台长虹KFR-35GW/DC2型空调器，用户反映：该机接通电源开机后，按遥控器发出指令信号后导风板不受控制。

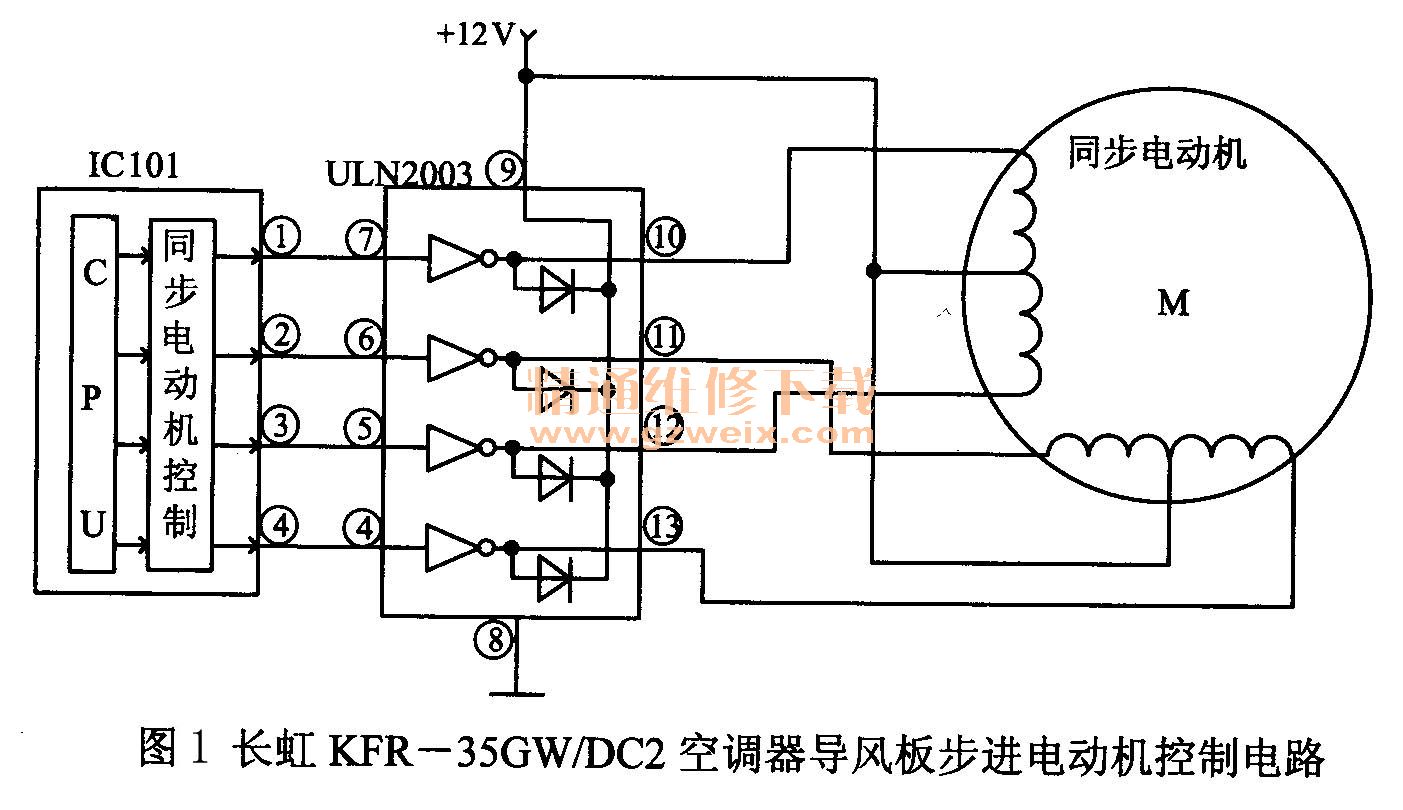

    故障分析：这种故障多发生在如图1所示的导风板步进电动机控制电路中，该控制电路主要由反相驱动控制集成电路ULN2003等组成。

    故障检修：
    1．判断故障的大概部位
      （1）用万用表检测步进电动机。由于该步进电动机采用四相八拍控制，外接引线有五根，即：1根红色、1根橙色、1根黄色、1根粉红色、1根蓝色。正常时，蓝色线与其他几根引线间的电阻值为20091，若电阻值不正常，则说明步进电动机损坏。
    （2）检查＋12 V直流电压引入线（蓝色线），若无＋12 V电压，步进电动机就会停止工作。
    （3）检查驱动模块ULN2003。若驱动模块④～⑦脚有脉冲电压输入时，⑩～13脚应有脉冲电压输出。若无输出，则说明驱动模块ULN2003本身可能损坏。
    2．故障处理
    经检查，发现ULN2003无脉冲电压输出，换一只同型号的ULN2003焊上后，导风板受控正常，故障排除。
    提示：
    若检查ULN2003④～⑦脚沙尸微处理器ICN101的①～④脚）无脉冲电压输出，则可能为IC101程序混乱或损坏。
