美的KFR-50LW/H1DY(A)型空调面板指示灯不亮,不能开机
来源:本站整理  作者:佚名  2014-12-12 09:48:41

    一台美的KFR-50LW/H1DY ( A)型空调,夏季需要制冷时,按压遥控器或本机的“开/关”键,没有“嘀”声响应,面板指示灯不亮,不能开机。

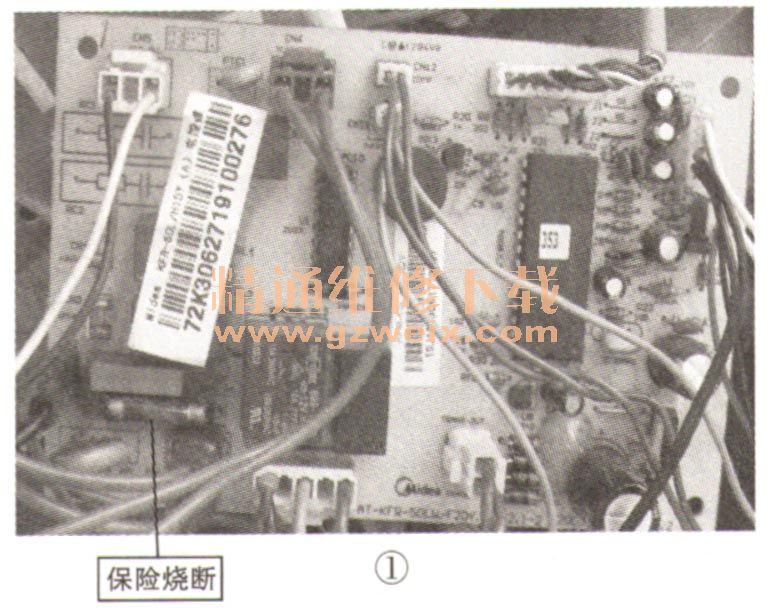

    分析检修:从故障现象看,似乎缺电。测量空调电源插座上的交流电压为227V,正常;拆开室内机下部面板,检查空调电源线,无鼠害咬断的情况;拆下接线盒上的铁皮盖板观察,发现控制电路主板上一只保险管烧断,如图1所示,说明电路中存在短路故障。

    初次遇到这样的故障,不知何处短路,决定先查清这只保险在电路中的作用。细查主板上的元器件、导线及印刷电路,发现这只保险串联在主板供电线路的“L”(相)线上,标识为“FUSE 250V 3A”,是主板的总保险。AC220V供到主板上通过保险后分为两路:一是分线到电源变压器,经过降压、整流等处理获得DC12V与DC5V为主板控制电路提供弱电;二是取L线分配到继电器RL1~RL5的动合开关,向室内、室外风机和四通阀提供强电(控制压缩机的继电器不在主板上)。从保险烧坏的情况来看,强电负载出现短路的可能性较大,于是着手检查室内、室外风机。
  使用BM822A型数字钳形表“·》》”(通断测试)挡,测量到接线排端子“4”(接白线至室外机)与端子“N”(接黑线至室外机)之间电阻时表立刻鸣叫,表明外机电路存在短路。
到室外机安装位置拆开机盖一看,里面发生过燃烧,如图2所示:压缩机电容芯子爆出,风机电容受热变形,对应内机接线端子“4”的导线连到室外风机,是“L”线,与回零线“N”烧结在一起,撕开烧结的导线,内部铜芯互相接触,短路就在这里。剪掉烧焦的导线,清理压缩机和风机的引出导线并测量它们主、副绕组阻值,判定电机绕组都没有问题。然后清除燃烧留下的杂渍,换为新导线与电容(50μF±5% 450VAC、3μF±5% 450VAC)、按照室外机电气接线图(附在小盖板上)恢复电路,更换室内主板保险,上电蜂鸣器发出了“嘀”声,按“开/关”键,空调正常启动制冷,故障排除。

关键词:美的空调
