长虹“四季风”系列空调控制电路原理分析与检修(下)
来源:本站整理  作者:佚名  2015-12-17 09:26:10

   (2)压缩机。由D201 13脚控制。13脚输出高电平时D209  12脚输出低电平,K201吸合,压缩机工作;D201  13脚输出低电平时,D209  12脚输出高电平,K201释放,压缩机停止工作。RC202是保护吸收元件。
   (3)室外风机。由D201  14脚经D209④、13脚反相驱动控制继电器K212吸合或释放,从而控制外风机的启、停。
   (4)室内风机。本柜机只有一个出风口,气流有超低速、低速、中速、高速四档,根据不同要求,实现房间的调温效果。且能独立控制风扇电机,配合扫风叶片,送风均可独立控制,满足人体的舒适需求。室内风机置于柜机底部,使室内空气从底部吸入,从顶部排出。风扇电机由D201②、③、⑤、⑥脚控制,经D210反相一驱动继电器K203~K206。其中⑥脚为超低速(MILL)控制、⑤脚为低速(MlL)控制、②脚为中速(MiM)控制、③脚为高速(MlH)控制。为防止风扇电机误动作,各风速控制继电器具有互锁功能,即只有较低一档转速的继电器断开(释放),相邻高转速档才能启动。
   (5)风栅。由D201⑦脚输出信号经D209⑦、⑩脚反相驱动控制继电器K207,实现风栅叶片的摆动或静止。
   (6)辅助电加热器。由D201  12脚输出控制信号,经D209⑥、11脚反相驱动继电器K214,实现辅助电加热器电源通断控制。
   (7)电子集尘器。用于净化空气,由D201④脚控制,经D210⑦、⑩脚反相驱动继电器K202,控制电子集尘器的启动或停止。

     三、供电系统
    DFS系列定速空调不需要大功率直流电源,供电系统仅提供CPU、通信电路、继电器组、驱动电路等所需的5V、12V及VFD大屏幕真空荧光显示屏所需的-28V直流稳压电源及双3.4V交流电源;以及压缩机、四通阀、风机等执行电路所需的220V交流电源。

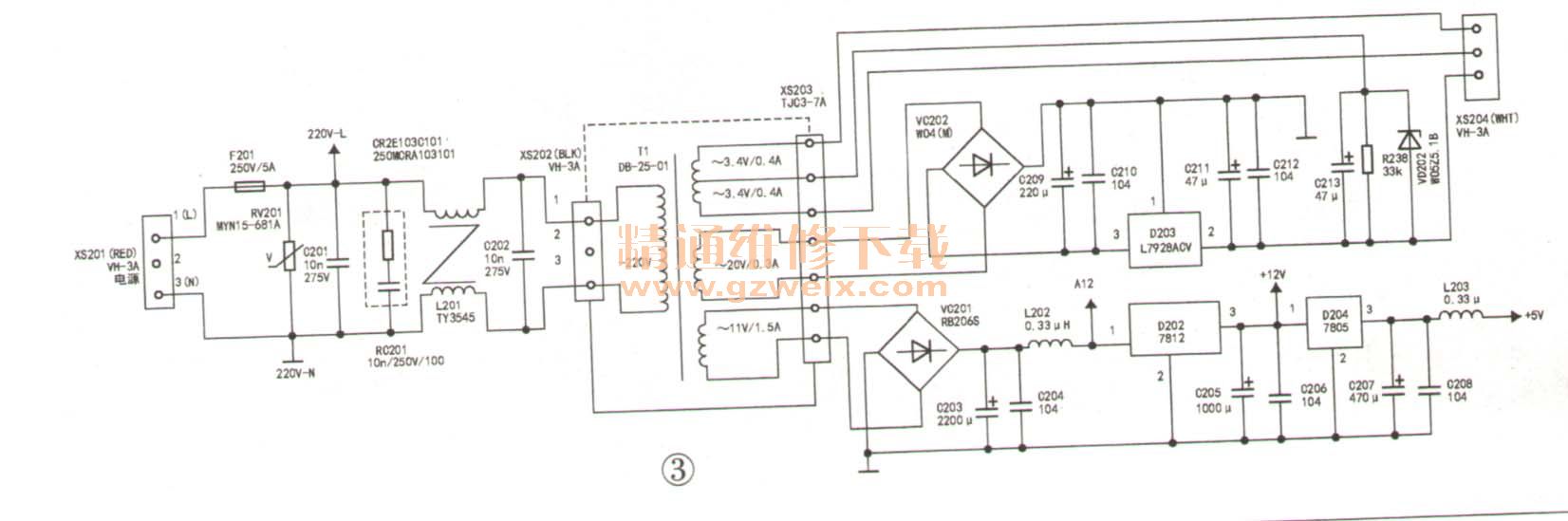

    供电电路如图3所示。220V交流市电经插件XS201引入电源板,经保险F201后加至压敏电阻RV201及抗干扰电路两端。RV201为超压、错相保护元件,正常工作时电阻很大,流过它的电流甚微,不影响空调控制电路工作。一旦电网窜入脉冲干扰电压或错将380V交流电输入时,RV201阻值迅速降为接近0Ω,使F201快速熔断,保护电路板不受损坏。C201、RC201、L201、C202构成双π型低通滤波器,对电网中的各种高频噪扰杂波有较好的抑制作用。L201采用对称绕组,可保证两根电源线上的干扰成分都得到滤除。

    220V交流市电经抗干扰电路后,由电源变压器T1降压产生11V、20V、3.4VX2三组交流电压。11V交流电压经VC201桥式整流、C203及C204、L202滤波后形成A12(约16V)电压,一方面供继电器组和反相驱动器D209、D210使用;另一方面经D202(7812)稳定为+12V输出,为通信电路和电子集尘器供电。同时由D204(7805)稳压为+5V,为CPU及外围附属电路供电,C205~C208、L203为滤波元件;20V交流电压绍VC202桥式整流,由D203(7928)稳压为-28V,为VFD驱动电路供电,C209~C212为滤波电容;3.4Vx2交流电压则经插件XS204为大屏真空荧光显示器VFD供电。

     四、常见故障分析与检修
     1.故障检修前的检查
   (1)电源电压。要求为220VAC±10%,超出此范围可能使空调非正常运转,在恶劣的环境下更为明显。
   (2)电源线。应使用随空调配送的电源线,用其他型号的电源线替代时,很可能会造成非常严重的后果。电源线应紧固在端子座上,严防松动、脱落。
   (3)室内与室外机组连线。包括电源线和信号线,各线在端子座上要固定牢靠,若需加长,应确保加长线使用同一规格。

    2.常见故障原因分析
   (1)检修可能用到的特殊功能
    自检功能:通过自检,可以确认控制电路是否工作及各输出通道是否正常。断电后,闭合S201①、⑧脚内开关使D201  61脚接地,再次通电后自检开始,可听到各继电器跳动的声音,同时内风机、外风机、压缩机会转动。如果无上述现象,应查看主板电源。自检后应立即断开相应短接线,以防损坏空调。
    定时除霜功能:断电后,闭合主板S201② 、⑦(或③、⑥及④、⑤脚)脚内开关,上电后进入定时除霜,运行60分钟,除箱10分钟。该功能可用于温度不低且很潮湿、易结箱、很难除净的特殊天气。
    跳线或开关的其他功能见表3。

   (2)从VFD屏上获得空调运行状态信息
    同时按下“风速”键和“风向”键达2秒钟后,进入温度及故障查询模式。这时时钟转为“故障显示、传感器温度显示方式”,并在VFD的设定温度位置显示相应的温度值及故障代码。每按一次“风向”键切换一次,循环切换顺序为:室内温度→内盘温度→外盘温度→故障代码室内温度。
    VFD的显示格式为“YY”。 YY的值为传感器所测
  得的温度或故障代码。室内温度显示范围为0℃~45℃;内、外盘管温度显示范围为-9℃~79℃。温度传感器正常但其温度超过检测时显示“——”。
    故障代码分类及含义 见表4。再次同时按下“风速”键和“风向”键达2秒钟后,返回到原来的时钟模式。

[1] [2]  下一页
