三、门禁、消防功能及连接
    由于多联机空调多用于宾馆、饭店等服务场所，故设置有门禁和消防功能，若要使用时，则根据需要进行连接；若不需要使用，则短接（出厂默认）。

    1门锁功能
   （1）硬件电路

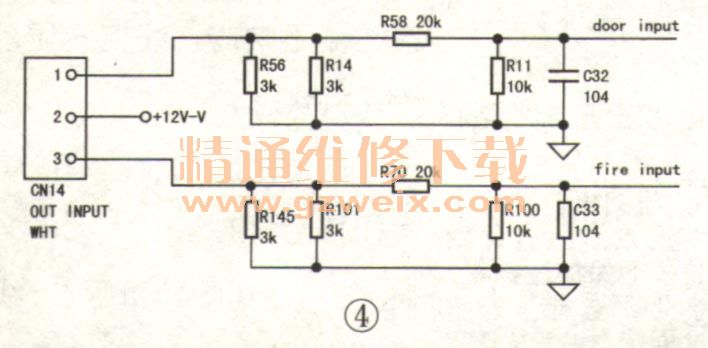

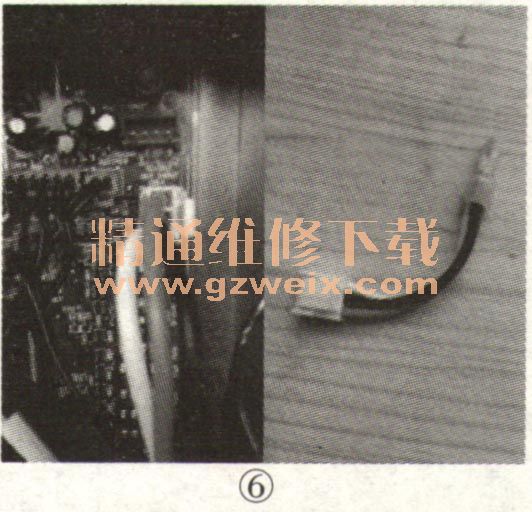

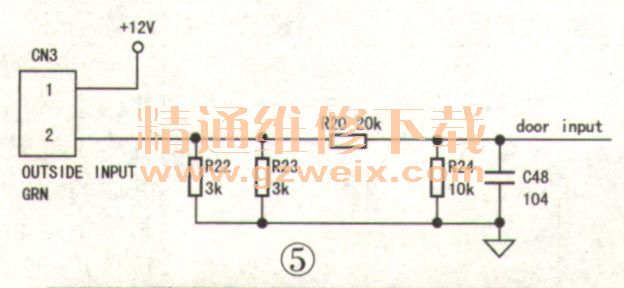

    该系列空调嵌入机和风管机的相关电路如图4所示，壁挂机的相关电路如图5所示。若要使用门锁功能，则将插座CN14或CN3中的door in-put线（红色线）剪开，接入门锁控制开关。在正常状态下，门锁开关闭合；在异常状况下，开关断开。出厂时，CN14的3个管脚或者CN3的2个管脚的外接线短接在一起，如图6所示。





   （2）控制方式
    门卡断开控制：门禁信号断开30s后（即MCU采样到低电平30s后），空调关机。在此状态下，室内机不能开机，如果用户执行开机操作，线控器不响应，线控器显示为关机状态。
    门卡接入控制：门卡接口短路后（即MCU采样到高电平），解除开机限制，线控器状态保持关机状态不变，开／关机控制有效。
    2．消防联动功能（适用所有风管机和嵌入机）
   （1）硬件电路
    参见图4，将CN14中的fire input线（白色线）剪开，接入消防控制开关。在正常状态下，消防开关闭合；在异常状况下，开关断开。
   （2）控制方式
    进入消防保护：消防信号断开3s后（即MCU检测到低电平3s后），空调关机。在此状态下，室内机不能开机。如果用户执行开机操作，线控器不响应，线控器显示为关机状态。
    取消消防功能：消防信号短接后（即MCU采样到高电平），解除开机限制，线控器状态保持关机状态不变，开／关机控制有效。
