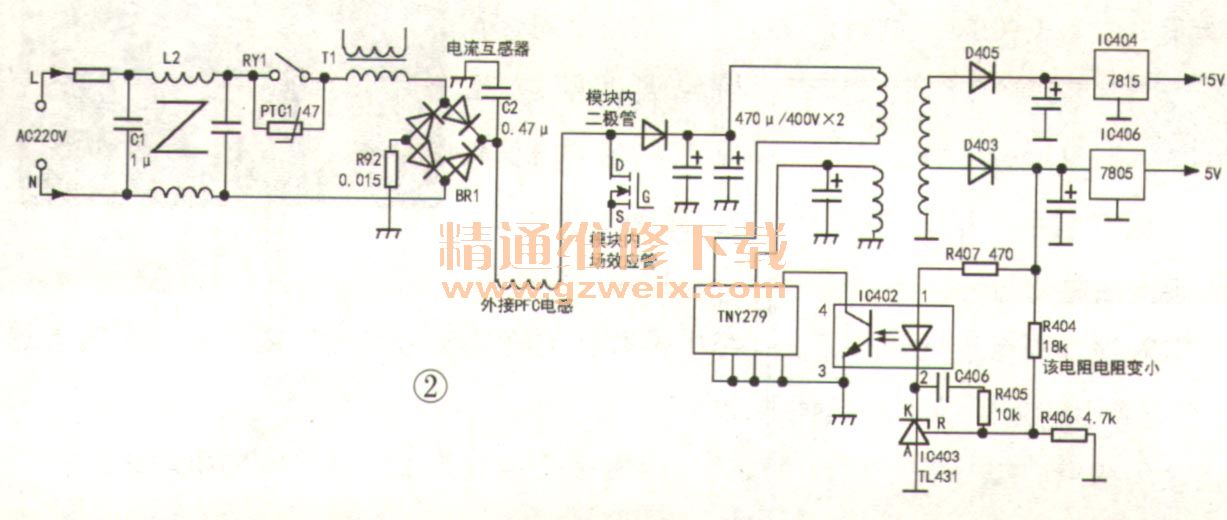

室外板局部供电和副电源电路如图2所示。为了提高功率因数，变频模块内集成了PFC控制电路，升压二极管和开关管都集成在模块内部，而升压线圈安装在室外机主板上。现在只是测试通讯电路是否正常，所以不必让模块工作，但也不能把外接线圈的插头直接短路，因为线圈短路后，一旦PFC电路工作，就会瞬间烧坏模块。找一个平板电视电源板上的PFC升压线圈，再串联一只470Ω电阻，代替原来的升压线圈。虽然室外机线路板未连接传感器，CPU不会发出让模块工作的指令，但因模块价格较高、更换困难，所以进行上述处理还是有必要的。

    接下来把室内外机的3根连线对应接好（接地线不必接），上电后按室内机板上的按键，蜂鸣器响一声，然后室外板上的RY1吸合，板上的黄灯闪烁，绿灯长亮。用示波器检测，室内外机主板都有信号发送和接收。因室外机主板没接传感器，所以在室外板发送回来的数据作用下，室内机主板上的RY1断开。以上情况说明通讯电路是正常的。
    测量D403负极电压，发现只有5V，明显异常。因为三端稳压器IC406（7805）最低输入电压应大于7V。测D405的负极电压只有9V，线路板上标注是前者为12V，后者为17V，判断副电源不正常。测得光耦IC402的①、②脚间电压为1V（说明副电源输出电压过低是由于稳压反馈回路已工作所致），IC403的R极电压为2.48V（已经达到IC403的导通电压），按理说：输出电压约为正常电压的一半，IC403的R极电压应大幅低于2.5V。检查R406、R404、C406和IC403，发现R404阻值仅为5kΩ、远小于标称值18kΩ。更换R404后上电，副电源输出电压正常。
    到用户家，装好主板后开机，室外机仍然不启动，但故障代码变成“E5”，表示室外机温度传感器有问题。该室外机有3个温度传感器，T3检测冷凝器盘管温度，T4检测环境温度，TP检测排气管温度。在路测T3、T4、TP两端压降分别是2.8V、2.8V、4V，单独测T3、T4、TP的阻值分别是8kΩ、8kΩ、50kΩ、均正常。至此判断室外机主板控制系统有问题，在网上买了一块室外机主板，装上后故障排除。
    疑问：温度传感器正常时报“E5”就无法解释了，是否由于前面工作电压不正常引起室外板上的数据存储器数据出错所致，请高手指点。
