故障现象9：机型L43E5060A-3D，不开机。
    分析检修：上机架测试各路DC-DC电压都正常，决定采用先软件后硬件的维修方式。首先强制升级主程序，但升级后没有任何反应，连U盘灯也不亮，怀疑硬件有问题。重新测量电压，发现＋3.3V SB电压只有3.078V，怀疑主板有漏电。手摸主IC温升正常，测量U402引导程序供电⑧脚电压不足3.1V，拆掉易坏的C405后开机，故障依旧，代换U402后开机，机器恢复正常。

    故障现象10：机型L502E5500A-3D，不开机。
    分析检修：测3.3V ， 24V供电电压正常，测主板上的各路电压也对，查LVDS接口无屏供电及LVDS电压，用U盘强制升级没有反应。正常机器是开机后主板上只有3.3V，给机器一个开机信号后才有24V，但这块主板是一开机就有24V，怀疑引导程序有问题。用ISP升级后还是不行，从好板上直接对换一个引导程序的25Q16后再通电就出现开机后只有 3.3V，给机器一个开机信号后才有24V的现象，这时再用U盘强制升级后机器正常。

    故障现象11：机型L32F3500A-3D，不开机。
    分析检修：通电测量各个电压都正常，查看打印信息，发现显示CRC校验错误，见图5。

    从打印信息提示判断，应该是引导程序损坏。重新写入MBOOT后通电，电视仍然不开机，不同的只是不再提示校验错误，用强制升级软件强制升级后开机，测试一切功能正常，故障排除。
    维修提示：MS801机芯软件升级注意：MS801机芯采用的是安卓系统，因为有绚丽的操作界面及强大的功能，现已大量应用在各机型。但此机芯的主程序约610MB，较容易出现软件故障；技术网现在挂的MS801机芯软件有近30种，如升级错误就会造成不开机、功能缺少、灰屏等现象，所以在升级时一定要注意：1．分清楚MS8010x（有MS80101、MS80104，MS80106，MS80103）；2．分清楚是什么机型，不同机型的软件可能不通用；3．分清楚是引导程序、主程序、还是强制升级程序。引导程序的名称是“-LF2V***”，用ISP升级引导程序时采用：ISP_Tool_4529版本，同时把第一个选择项“Reconnect”为空；主程序的名称是“-LF1 V***”且是压缩格式的；强制升级程序是“MstarUpgrade.bin”且是bin格式的，也就是解压过的； 4．主程序升级及强制程序升级的方法是不一样的：主程序升级是在用户菜单内升级，强制升级是开机前按压开机键后通电；5．升级用的U盘质量要好，且有一定的剩余空间，U盘插到主板上的USB插口，不是转接板上的USB插口。

    故障现象12：机型L55E5500A-3D，出现“抱歉UsageStats已停止运行”。
    分析检修：通电后屏幕上显示“抱歉UsageStats已停止运行”，这种现象说明机器死机。通过用强制升级解决后，发现屏参不对，于是调好屏参关机，又出现不开机。用升级板对机器升MOOT，但是已连不上，这说明集成块U402已经损坏。更换U402后能够开机。由于上次出现了改变屏参后不能开机现象，于是想到是不是主程序版本太低，于是将主程序改为V8 -MS80104 -LFIV868，并重调屏参，故障排除。

    故障现象13：机型L43F3390A-3D，不开机。
    分析检修：通电试机，测量数字板各个电压都正常，观察打印信息（见图6），发现显示到“Do mmc init first! ”就执行不下去了。此显示的意思是“首先执行EMMCFLASH初始化”，停到这一步，说明没有完成对EMMCFLASH的初始化，故障应该在U602及外围电路。测量U602的供电L603有3.3V电压，用手指按压U602重新开机，有时程序可以走下去，判定故障为U602虚焊引起。用BGA焊接设备补焊U602，故障排除。

    故障现象14：机型L46E5590A-3D，不开机。
    分析检修：通电测量数字板各个电压都正常，观察打印信息（见图7），判断为DDR及其通讯有故障。值得大家注意的是：第三个BIST检测的结果是对前两个的总结（见图8）。也就是前两个中只要有一个检测为FAIL，那么第三个BIST检测的结果就一定是FAIL，而且U403和U404是作为一个DDR进行检测的，无论U403或者U404出现故障，都会检测为第一个BISTFAIL。此例故障为U403或者U404及外围排阻有问题，仔细测量发现RP344的②脚阻值增大，更换排阻后开机一切正常，故障排除。

    故障现象15：机型L42E5300D，开机死机。

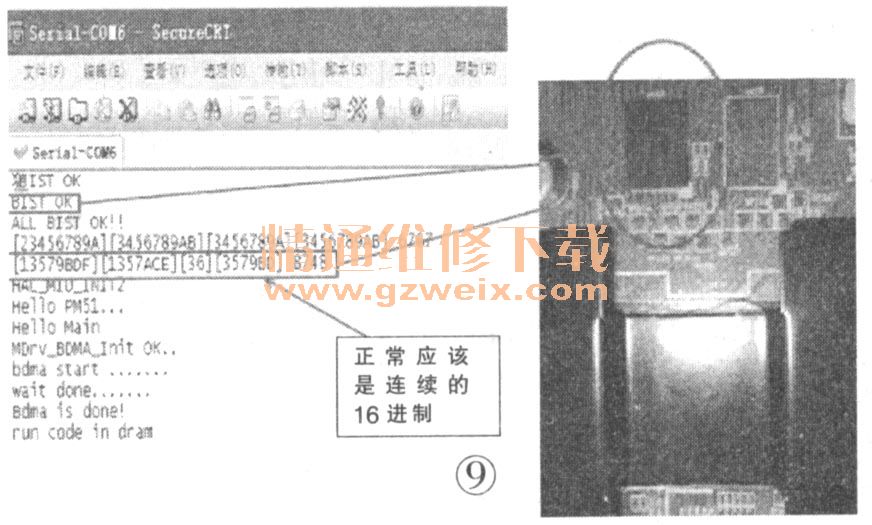

    分析检修：通电测量数字板各个电压都正常，观察打印信息（见图9），可以看到图示中数据是不连贯的，也就是DDR U405通讯时有数据丢失。检查U405外围，发现RP365与主芯片之间的过孔不良，用小细针刺通过孔，然后焊入细导线，测量对地阻值与其他排阻的阻值相同。通电开机，打印信息正常，电视已正常开机，一切正常（现在已经发现很多例DDR与主芯片之间的过孔不良）。

    故障现象16：机型L48E5390A-3D，不开机。
    分析检修：通电发现有24V，但是没有点屏电压，首先对数字板进行强制升级、ISP升级可都没有排除故障，接着测试数字板上面的各组供电、晶振、复位、总线电压，都没有发现问题，没有办法只能使用串口看打印信息，结果打印信息显示：
      BISTO-FAIL
      BIST1-OK
通过这个可以看出有一个DDR出问题了。仔细检查各个DDR没有发现异常，对着U405 DDR加热后故障排除！

    故障现象17：机型L48E4390A-3D，不定时出现红屏噪波点。
    分析检修：据用户反映观看一段时间出现满屏红屏。开机老化测试一天出现鬼脸噪波点状，怀疑数字板坏；代换数字板再次试机将近3/1、时后故障再次出现，这时以为是屏出问题，正准备更换屏时，无意间用手按了一下LVDS线，故障消失。代换LVDS线并老化试机1天，故障再未出现。
    该现象因LVDS线屏蔽不良造成图像显示不正常，该机使用的LVDS线有几个厂家的，出现故障比较多的多为升华的LVDS线，大家在遇到该系列机器出现红屏噪波点时，如果LVDS线为升华的可直接代换。
