TCL MS801机芯智能液晶彩电常见故障维修
来源:本站整理  作者:佚名  2013-12-12 10:09:18



    TCL MS801机芯的系列彩电属于Android智能数字电视,是TCL用量最大的智能电视机,其基本功能包括模拟ATV、数字DTV、互联网、全信源3D和Android4.0 UI界面。该机芯彩电主要有如下机型:L32E4380A-3D、L32E4500A-3D、L32E4550A-3D、L32E5300A、L32E5300D、L32E5390A-3D、L32E500A-3D、L32F3500A-3D、L37E4500A -3D、L37E4550A-3D、L37E4560A-3D、L37E5300A-3D、L37E5300D、L37F3500A-3D、L39E4380A-3D、L3934650A-3D、L39E4660A-3D、L39E4680A-3D、L39E5050A-3D、L39F3390A-3D、L39F3500A-3D、L4OE5300A-3D、L40E5300A、L4234380A-3D、L42E4500A-3D 、L42E4650A-3D、L42E4660A-3D、L42E4680A-3D、L42E5300A、L42F1580A-3D、L43E5310A-3D、L43E5390A-3D、L43F3390A-3D、L43V7300A-3D、L46E5300A、L46E5300D-3D、L46E5300D、L46E5590A-3D、L46F3500A-3D、L48F3390A-3D、L48F3500A-3D、L50E4380A-3D、L50E4500A-3D、L50E550A-3D、L55E5390A-3D、L55E5590A-3D、L55F3390A-3D、L55F3500A-3D、L55V6500A-3D、L58X9200A-3D、L65E5500A-3D、L65F3500A-3D 。

    一、整机电压流程及数字板标识图

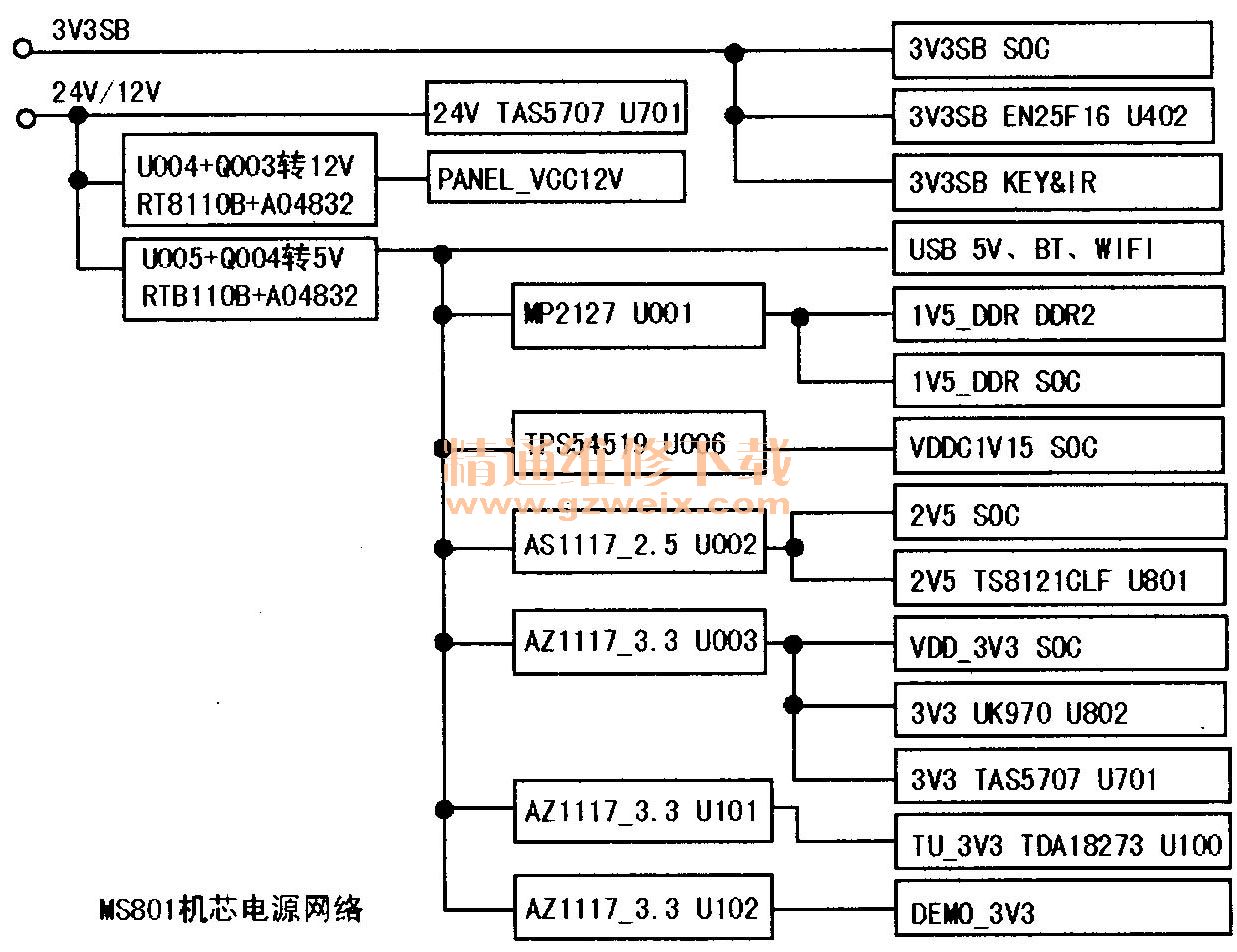

    1.电压流程图(见下页图1)。

    二、维修案例分析
    2.数字板标识图(见图2)。

    故障现象1:大卡不可以用,显示大卡移除的故障现象。
    分析检修:经查确定是大卡供电电感L602烧毁,原因是带电插拔大卡或者插大卡时把卡槽插针插变形了。

    把烧毁的电感L602清除,把卡槽中间最长的插针(为5V供电用)直接连到稳压块U002的5V输入脚即可,见图3。

    故障现象2:机型L32E4500A-3D,有时自动关机。
    分析检修:打开主菜单或进入全景浏览时,有时会自动关机,且当天第一次开机时故障较容易出现,升级及查复位系统后均无效。检查复位电路也未见异常,由于该故障的温度特性同电解电容不良引起的故障相似,便决定依次对电容C020、C043、C063进行更换,但更换后试机无效。以前维修中发现MT23L机芯液晶彩电上L010电感不良会引起冷机有时不开机的故障,便决定对电路中的电感L404、L401、L402、L403等进行代换,但代换后试机仍然无效。维修一时进入困境,从电路分析来看,怀疑会不会在C063上并的电容太小呢!后来直接在上面并一只1500RF电容,经两天试机故障还真的不出来了,后经试验在C063上只要并接一只680μ电容,故障也就不会再出现了。此类故障按此方式已处理三例。

    故障现象3:机型L32E5300D,自动关机。
    分析检修:服务商送修板,装入机架试机多时故障未出现,打电话询问服务商说已用同型号数字板代换过,已确认是该板子的故障,于是从商返机库中找出同样型号的机器装上试机,发现确实有问题,开机出现LOGO后即自动关机进入待机状态。测量开机瞬间的DC-DC电压都正常,考虑到该板装在机架上图声均正常,软件应该没有问题,维修陷入僵局。第二天上班时无意中测量到开机时POWER-ON脚电压只有1.2V左右,关闭电源后测量数字板P001插座上的POWER-ON对地电阻为无穷大,而好板为14kΩ右。仔细对比两块机芯板,发现坏板上开机信号的上拉电阻R001的一端虚焊,补焊后开机,电压上升到2.8V左右,反复试机正常,故障排除。

    故障现象4:机型L43F3390A-3D,灯亮不开机。
    分析检修:接通电源试机,待机指示灯亮,但是无背光无图像,用遥控和面板按键开机依然没有反应。本着先软件后硬件的维修思路,通过在TCL的技术网站下载了“MstarUpgrade.bin”机器的强制升级软件),将下载下来的升级软件放在U盘的根目录下,插在电视机上,关机上交流电,当待机灯亮时长按待机键,但是几分钟过去了电视机还是没有反应,于是又用电脑的SecureCRT(查看打印信息的串“软件,连上,看机器的打印信息,发现打印信息中一个字符都没有,怀疑是mboot程序损坏,又用ISP Too14.4.5.0连接成功后烧了一个新mboot程序进去,完成后上电故障依旧。拆开机壳测得24V的供电正常,测量数字板的工作条件时发现没有5V,说明故障在24V的DC-DC电路部分。用万用表二极管挡测Q004(4832)的⑥、⑦脚并没有短路和开路现象,周边元件也无损坏;用直流电压挡测得⑥脚24V,正常,怀疑是Q004本身损坏所致,换用同型号的Q004后,故障排除。此元件坏引起的相同故障,已维修了八例。

    故障现象5:机型L65V7500A-3D (MS801),无3D效果。
    分析检修:无3D效果的原因可能是片源,也可能是3D同步和软件问题。打开电视机在3D片源下试机,果真没有3D效果。查看软件版本和机器的屏参均是对的,以为是哪里没有设置对,决定将电视机恢复为出厂设置,结果还是没有3D效果。又找了一台同型号的新机来试还是没有效果。难道是眼镜有问题?最后将3D眼镜的保护膜去掉,故障排除。

    故障现象6:机型L32E5300D (MS801机芯),伴音左声道有杂音(数字板)。
    分析检修:此机右声道伴音正常,而左声道扬声器有明显的杂音干扰,说明故障点仅出现在与左声道伴音处理关联电路以及扬声器上。将左右声道P701、P702上的扬声器位置互换,此时声音成了左声道正常,右声道有杂音,说明扬声器是好的。检查左声道的相关电路未发现有元件损坏,补焊U701(TAS5707)伴音集成块,也未能解决故障。用手中的TAS5709代换TAS5707伴音集成块之后开机,左声道杂音消失,机器正常,故障排除。

    故障现象7:机型L50E506OA-3D, 3D无作用。
    分析检修:此机TV和其他信号都正常,就是播放3D片源时,没有3D效果。首先判断电视机3D是否起作用。打开手机照相机功能,对着电视机三个3D红外发射LED灯,三个LED灯都不亮,说明故障是由于数字板有问题引起的。顺电路图查3D-VP的信号,测量Q905时发现不对,正常情况下,Q905的b极电压为12V、c极电压为1V、e极电压为11.5V。 Q905是一个PNP管,正常情况下。极是低电平没有电压,估计是Q905性能不好引起的故障现象。换用同型号的Q905后,故障排除。到目前为止,由这部分电路引起的故障现象已修复十几起。出现此故障现象时,请重点检查此部分电路,相关电路见图4。

    故障现象8:机型L32E5300D,图像正常,不定时无伴音。
    分析检修:此机刚送来时图声均正常,一连试机3天也没有出现故障,到第4天开机时没有伴音了。故障出现时,测试U701的供电+3.3V、+24V均正常,复位及数字音频信号输入端也正常。奇怪的是检查过程中,当测试到U701的23、24脚电压时,伴音居然正常。怀疑U701(TAS5707)性能不良引起该故障,于是更换U701,试机几天一直未出故障,临发货时再次通电试机又没有伴音了。考虑到第一次检修时测试U701 24脚时伴音就正常,这次不测24脚电压,直接用电烙铁对24脚的外围元件加热,当电烙铁靠近C712时伴音忽然出现。换掉C712,交用户使用半个月未出现故障,说明故障就是C712引起的(注:C712为I2C总线的SCL输入杭干扰高频滤波电容,当其性能不良时就会影响到I2C的控制电压,从而引起无伴音故障)。
