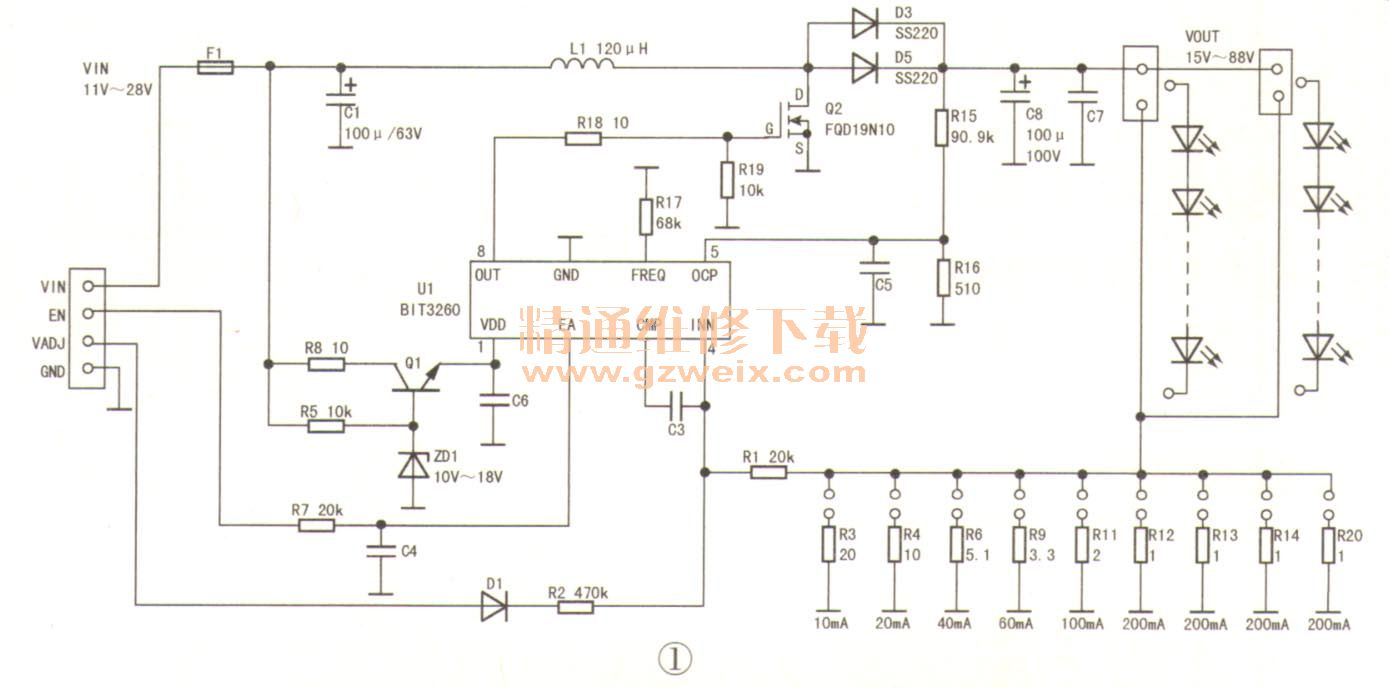

一台松下TH-L32C20C型液晶电视，背光灯管老化严重，决定换用LED背光。笔者购回LED背光套件有4条LED灯条，每条灯条有8只LED灯珠，配套的万能LED驱动板的驱动芯片是BIT3260，升压管是FQ19N10，实绘电路如图1所示，实物图如图2所示。



    本机原背光供电是32V，虽然万能LED驱动板的输入供电电压标注为11V-28V，但采用24V供电也没有影响，因为BIT3260供电端外接三极管Q1稳压。接下来将主板的背光开／关信号INVON接本板EN端，本板子的亮度调节信号VADJ可以不接。实际使用时，可以短接电阻（R3、R4、R6、R9、R11～R14、R20）上的焊点来调整背光LED的工作电流，以调整背光亮度。每只电阻控制的电流等于0.2V/R（R表示该电阻阻值）。在4条灯条中，每两条串联为一组，再将两组灯条并联接入驱动板的升压输出端。所购灯条的额定电流是300mA，两组并联后为600mA。驱动板设定的LED驱动总电流是300mA，使得每组灯条的电流只有150mA，所以实际亮度不是很高。用锡短接电阻焊盘，再把一只2Ω电阻接入电路，使得总电流增至400mA，每组灯条的电流为200mA（约为额定电流的70%），这时背光亮度正常。
    值得注意的是，改装时拆装液晶屏一定要小心，以免弄破液晶屏或损坏COF排线。原机的INV SOS端一定要接地，不然背光会闪烁并自动关机。
    对于上述LED万能驱动板，爱好者也可以用洞洞板组装。电感可以用 120μH的电感，或用高频磁环绕制，其参数如图3所示。
