液晶彩色灰屏故障分析与检修
来源:本站整理  作者:佚名  2016-01-12 15:34:11



    “灰屏”是液晶彩电维修界的一种通俗说法,是指二次开机后,背光亮.无图像、无字符.但电视伴音及各项控制正常。在液晶屏无驱动信号输入,或者液晶屏驱动电路损坏的情况下.若背光亮,对于大部分液晶彩电(尤其是大屏幕彩电)而言,这时在屏上可隐约看见非常暗淡的光栅(有时需在环境光很暗时才能看见)。虽上述故障现象与黑屏极为接近,但由于故障机理与黑屏有所不同,为了以示区分,故将此类故障称为“灰屏”。
    值得注惫的是,部分小屏幕液晶彩电在上述情况下所呈现的为纯净的白光栅,如图1所示。虽然此现象并非灰屏.但故隆机理一样.因此仍将这类白光栅称为灰屏故障。

    相比于黑屏故障.灰屏故障的显著特点是背光亮。这一特点也间接说明该机电源电路、背光驱动电路、背光源基本正常,故障的直接原因应是液晶面板未工作,具体原因包括逻辑板未工作或工作异常,屏内的行列驱动电路未工作,或液晶面板损坏等。
     一、故障原因分析
   1.屏供电控制电路异常
    屏供电控制电路又称上屏电压控制电路,其作用是在二次开机后输出一直流电压,通过上屏线送给逻辑板,作为逻辑板的工作电压(22英寸及其以下的小屏幕机的上屏电压多为3.3V或5V,大屏幕机的上屏电压多为5V或12V) 。
    该电路实质是一个电子开/关电路,特征元件是一只贴片8脚或3脚封装的场效应管,位于上屏线插座附近,如图2所示。

    屏供电控制电路的典型电路如图3所示,待机时.CPU输出的PANEL-EN信号为低电平,三极管QM2截止,VCC电压(5V或12V,与屏型号有关)经RM12、RM13加到P沟道场效应管QM 1的栅极(G),QM1因G极为高电平而截止;二次开机后,PANEL-EN信号变为高电平,QM2导通,QM1因G极为低电平而导通(S、D极间的导通内阻极小,接近0Ω),D极输出VCC-Panel电压《约等于VCC电压)。

    若该电路异常导致无供电送给逻辑板,则逻辑板及屏内的行列驱动电路均不工作。在背光亮的情况下,则表现为灰屏。
    2.逻辑板的供电保险管熔断
    逻辑板的供电保险管与上屏线接口中的供电端相连,标注多为“Fxx”,外形象一只小型贴片电阻,如图4所示。

    显然,若逻辑板的供电保险管熔断,液晶屏组件(逻样板、行列驱动电路与液晶面板)因失电是不会工作的,同样会表现为灰屏。
    3.逻辑板上的DC-DC变换电路异常
逻辑板上的DC-DC变换电路主要由控制芯片(常见型号有TPS65160、TPS65161、LM2716MT等)、开关管、储能电感、续流二极管、滤波电容等元件组成,如图5所示,其作用是产生时序信号处理IC和屏内行、列驱动电路所需的工作电压.以及液晶屏内部薄膜场效应管(TFT)的开/关电压.板上常见标注有VGH、VGL、VDD、VDA等。

    VGH为TFT的开启电压,其值在20V~35V之间;VGL为TFT的关断电压,其值为负值,通常在-6.5V~-5V之间;VDD(有些板上标注为VCC)为数字电路的工作电压,既供给逻辑板上的时序信号处理电路,还供给屏内部的行、列驱动电路,典型值为3.3V ;  VDA(有些板上标注为VDDA、AVDD、VS等)主要是供给灰度等级电压形成电路及屏内的行、列驱动电路,正常值一般在14V~20V之间。
    若逻辑板上的DC-DC电路工作异常,无VDD、VDA电压输出,则逻辑板上的时序控制芯片(引脚多,又称逻样板主芯片)及行、列驱动电路不工作;若无VGH、VGL电压输出.则液晶面板内部的液晶屏内部薄膜场效应管无控制电压,液晶分子无法翻转.均表现为灰屏现象。
    4.信号板上的主芯片电路异常

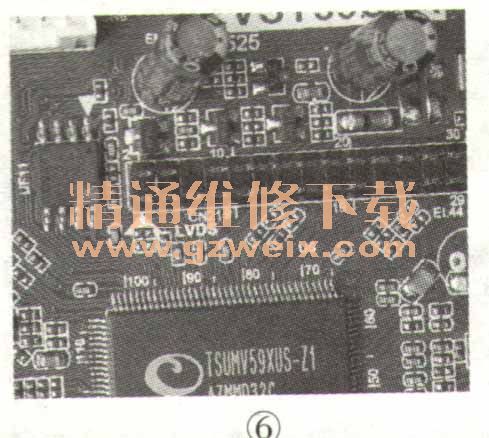

    送往逻辑板的LVDS信号由主芯片(又称单芯片)产生(早期部分液晶彩电由解码芯片或格式变换芯片产生),并送往上屏线插座,如图6所示。

    若主芯片无LVDS信号发出,即使液晶屏组件工作正常,但因无信号输入,屏驱动电路无法产生屏内部薄膜场效应管的控制信号,液晶分子不翻转,仍表现为灰屏现象。

[1] [2] [3] [4] [5] [6] [7]  下一页
