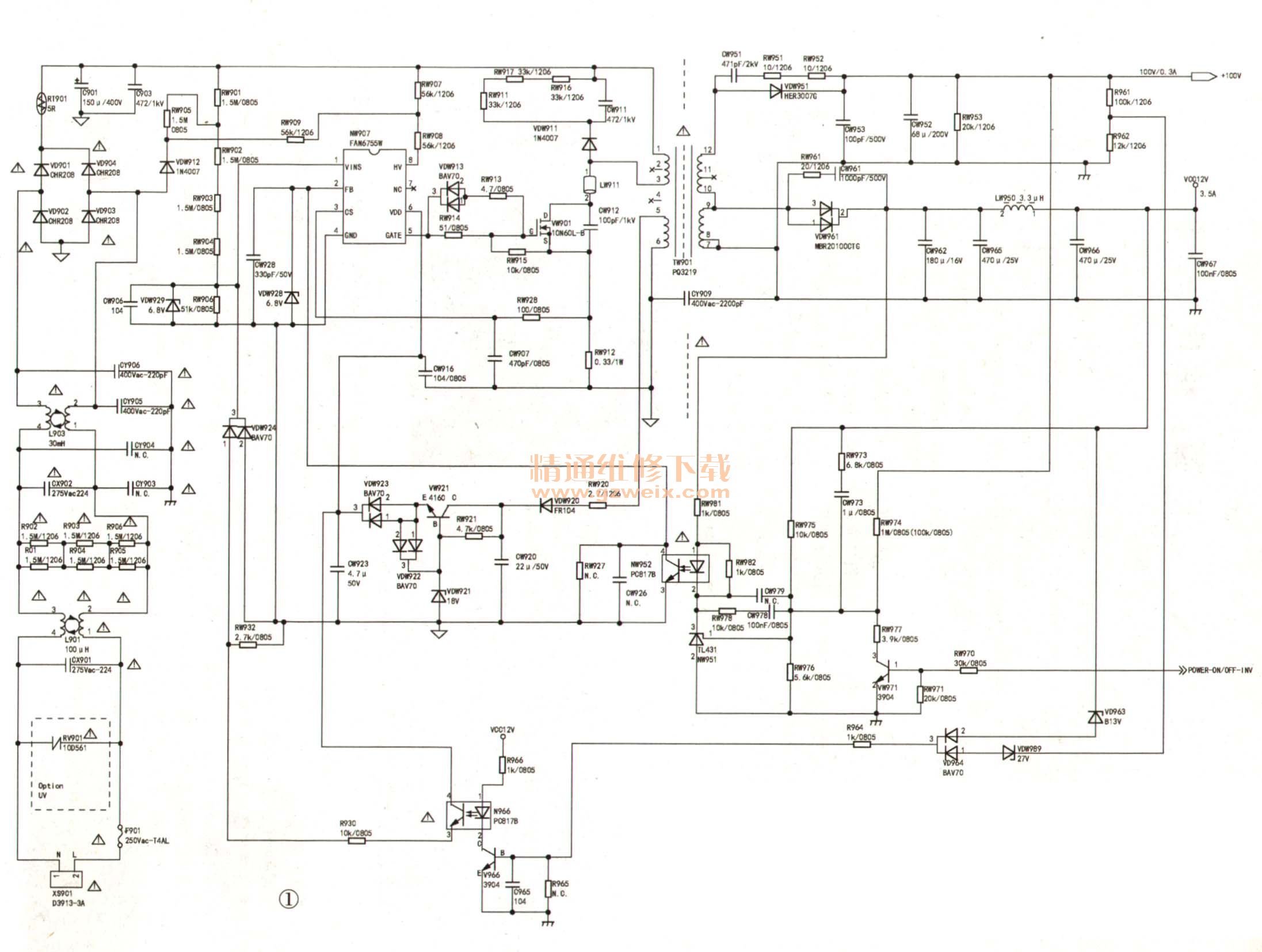

FAN6755是飞兆半导体（Fairchild）公司一款高度集成的用于通用开关电源和包括电源适配器在内的反激式绿色PWM控制器，FAN6755加入了数项设计功能，能够降低总体功耗，例如专有绿色模式功能，提供关断时间调制以连续减低轻负载条件下的开关频率。FAN6755内置了多种稳健、精确的保护功能，以保护电源避免故障，完全无需增添外部组件或电路，如过低电压保护、欠压锁定（UVLO）、过压保护（ OVP）、过载保护（OLP）和过温保护（OTP）、过流保护（OCP）和过流限制（OCL）。VDD过压保护（VP）功能可防止反馈环路一开环等异常状况造成的损害。它主要用在康佳LED32F2200C、LED32F2260、LED32F3300D、LED 42F3300DC、LED 40F3000DC、LED 40X6000D等机型的三合一主板上，电路如图1所示，通病故障现象有如下6种：

   （1）红色指示灯不亮，始终不通电。（2）红色指示灯不亮，频繁按电源开关可通电，通电后启动正常，工作正常，关闭电源开关后二次开机指示灯难亮。有时能开机，有时不能开机。（3）红色指示灯亮，按开机后绿色指示灯闪烁几下返回变为红灯。（4）红色指示灯亮，按开机后绿色指示灯闪烁几下变为红灯，红色指示灯亮暗变化并且闪烁，此时遥控和键控失灵，需要把电源总开关关闭等会开机才能正常。（5）红色指示灯亮，按开机后绿色指示灯闪烁几下可正常开机，背光刚亮后就自动关机，自动关机后红色指示灯亮，按开机又可以启动。（6）红色指示灯亮，按开机后绿色指示灯闪烁几下可正常开机，使用中出现不定时自动关机，自动关机后红色指示灯亮，按开机又可以启动。
    笔者通过大量维修这款电源后，基本确认上述故障现象都是电源本身故障引起的，解决方法就是更换NW907（FAN6755），绝大部分是更换后就可解决问题，但是否所有使用该型号电源只要换FAN6755后就能解决上述故障呢？让人头疼的是有的换FAN6755后故障不变，或者出现自动关机，或者是试机几小时后故障重现。
    开机后出现绿指示灯闪烁，背光亮了后就自动关机，也许换IC后不一定会手到病除。我最近遇到一台LED40F3000DC机子，换FAN6755后出现12V端电压呈现2V→4V→6V阶梯式变化，110V是20V→40V→60V阶梯式变化，红灯闪烁过一会绿灯亮，电源电压正常，电视机自动启动，启动正常工作中又自动关机，红灯闪烁，故障现象周而复始的变化！

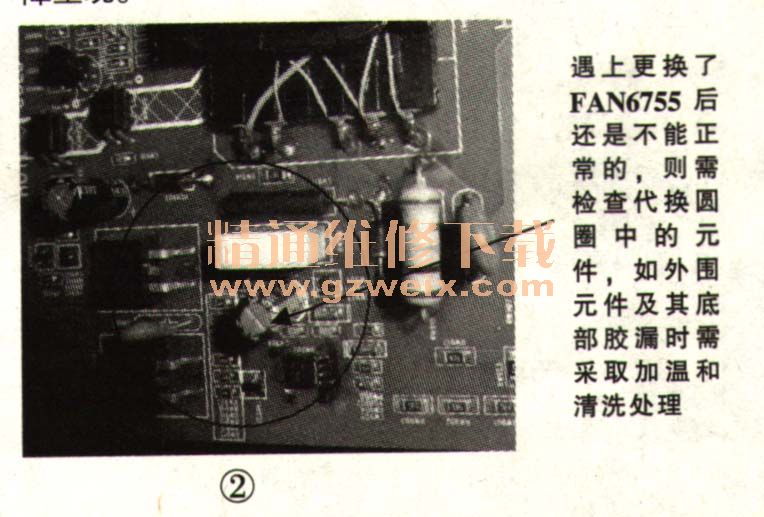

    测电源芯片FAN6755的①脚启动电压为1.5V-3.5V、②脚（FB）4.0V、③脚（电流检测）0V、④脚地、⑤脚（脉冲输出）0V、⑥脚（电源）4.0V-13V波动、⑧脚（HV）310V，代换多块FAN6755故障不变。从一台工作正常的电视机上取下FAN6755换上，故障现象不变，确认电源IC没有问题。按所查资料，可能是IC底面的红胶漏电造成供电电压拉低，处理方法是清除IC底部红胶，可这款电视机IC底部根本没有胶，但为了防止漏电，还是清洗了电源部分，故障仍未排除，把电源部分所有元件补焊后，试机正常，如图2所示。但关机后第2天开机故障重现。

    检查和代换FAN6755外围电解电容和电阻、二极管都未解决，最后是代换IC外围几只贴片电容后故障彻底排除。到底是因为焊接后高温让其外围排除了漏电现象还是电容本身漏电，没有准确答案，因为换下的电容测量没有任何问题。
    维修要点：首先通过测量FAN6755的⑥脚电压来判断，如果电压在3V-9V之间，则需检查反馈电路稳压调整三极管VW921的c极电压，并代换整流二极管VDW920、滤波电容CW920（22μF /50V）、RW920（2.7Ω/ 1206）这路元件；如VW921的c极电压有12V以上，则需代换VW921和VDW921。
    小结：这款电源修好后一般正常使用最长也不会超过一年半就会旧病复发，返修率很高，复发的现象一般为难启动（开机指示灯不亮），启动后可正常工作但不能关闭电视机电源，否则开机后出现不通电现象，更换FAN6755后可修复。换下的FAN6755再次换到其他机子上，电源也可以正常工作，至于为什么会出现这种现象，望同行解惑。维修时要特别注意：先放掉C901 400V滤波电容两端电压后才能开始检修，摘板维修时由于LED背光灯空载也会引起电源保护。
