上门检修一台雷击TCL L42E9FBD液晶电视，故障为指示灯不亮。
分析检修：这款机子不用完全拆开外壳就可以取出电路板，电源板和机芯板分别有单独的盖板。该机为电源高压一体板，板号为40-1P42CS-PWIIXG IPL42A,拆板回店里维修。
测量保险完好，仔细观察发现贴片电阻R801、R825已经损坏（电路板上标注电阻都为2R7），这两个电阻损坏，凭经验判断肯定是U801（FSQ510）电源块短路引起的。在路测量其他的二极管和阻容等元件，发现D801已短路。把坏的元件都换新后，D801用9.1V稳压管代换后开机，测量副电源＋3.3VSB处电压正常，于是在3.3V处对P-ON串1 kΩ电阻模拟开机信号，以检测PFC电路和24V是否正常，通电后24V处接的假负载灯泡亮，说明电源后级都正常，通电试板20分钟，观测电源板已完全恢复正常，如图4所示。
带着修好的电源板上门安装，插好线路，通电指示灯亮，继电器“滴答”一声响背光亮，插上天线伴音和图像都正常，挂上电视机收钱回家。下午顾客打电话说：电视机出现自动关机，返回观察冷态正常，热机后出现断光或者自动关机现象，伴随着机内继电器跳动的“滴滴”声，关机重新启动可正常，几分钟后又出现背光亮没图像，要么就黑屏。
再次上门，拆开电源板后盖，带电在路测量，3.3V上升为3.7V且有波动，24V下跌到19V～24V间波动，此时电视机画面正常，由此怀疑背光电路有元件损坏，或是背光过流保护引起关机，随着开机时间的延长，继电器开始跳变，3.3V上升到4.7V。断电取出电路板并把送往机芯板的插件取掉，再检查3.3V电压是否正常？通电发现副电源完全不正常，上升到5.6V后不稳定，从5.6V到4.8V间变化，VC点的电压在10V-30V间波动，继电器此时来回跳动，说明问题还在电源板上。
拆回电源板继续维修，光耦817和TL431、FQS510及其外围D801、D803 （20V）两只稳压管都全部代换，＋3.3VSB端电压始终变为6.5V不稳压。电视机维修费也已收，买新板换要450元以上，自己要倒贴一百，于是只有继续认真修板，地毯式地检查但始终没找到故障根源。
无奈，只好从网上购回新板，可发过来的板子型号为40-1P42CS-PWI1XG IPL42L，装上开机背光亮一下就黑屏，但商家说这和40-1P42CS-PWI1XG IPL42A是一样的，详见图5所示（卖家的板子也是从破屏机L42E9FBD拆卸下的，发货前还试过），肯定能通用，卖家怀疑是背光的问题。

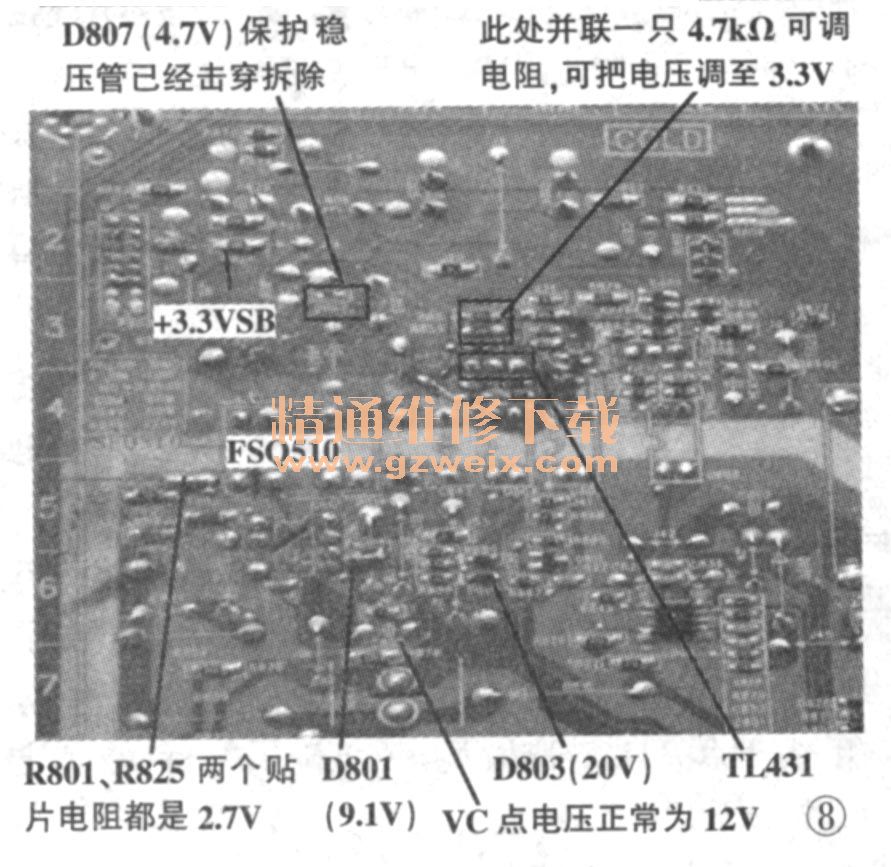

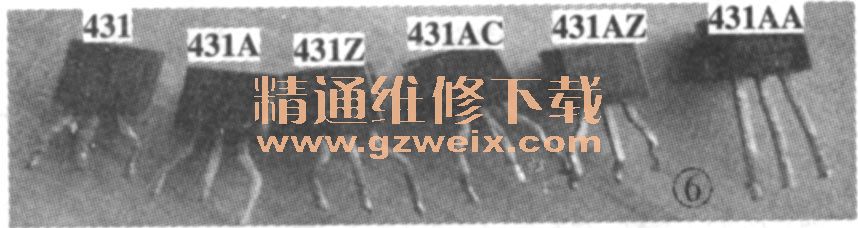

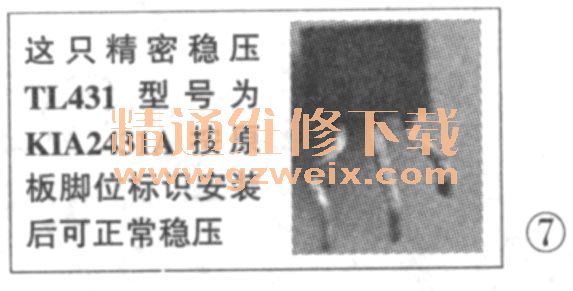

换板不成又继续修板，把购回的电源板上的副电源SFQ510外围电路一只只互换到坏板上，最终结果还是6.5V不变，改变TL431外围电阻可以让＋3.3VSB端输出变为稳定的3.3V电压（在TL431①脚R853电阻处并联一只4.7kΩ可调电阻，调可调电阻可以让电压变为3.3V，装机可正常工作），说明电源初级稳压正常，故障仍在电源次级TL431取压电路。后经本刊论坛的朋友提示反装TL431试试，说在TCL电源板上有两种431;一是常用的431 Z，一种是431AZ，它们的①和③脚功能相反。于是把TL431反装后6.5V真的下降为3.8V，平时只注意了型号开头的TLV431和TL431参考电压不一样，真还没注意尾号。特意找出多种电源板上的TL431，发现尾号有：431、431A、431Z、431CZ、431AZ、431AC.431AA、 431BC等，装入板子都需反装才行，唯独其中一只按原标记安装可稳压，仔细辨认型号为TL2431A，见图6、7所示，还原所有改动的电路，十3.3VSB端终于稳定为3.25V, VC点电压为17V，正常。装机测试，工作正常（正常工作电压：＋3.3VSB =3.25V、24V端＝23V、VC点＝12V，如图8所示）。
总结：回忆维修过程，实际刚开始修好电源板装机时YA431没有代换，电源正常工作一段时间后才出现不稳压，故障肯定是由SFQ510或者是D803 （20V）稳压管、PC817其中之一引起，电压是冷态电压从3.3V上升到5.6V。后来再次代换SFQ510时才换TL431A（换时没有看具体型号），更换后就出现3.3V变为6.5V电压了，仔细分析修板过程，确是笔者忽略了一个细节：没换TL431前，＋3.3VSB端电压从3.3V慢慢上升到5.6V，换后＋3.3VSB端电压为稳定的6.5V，并且把D807 （4.7V ）保护稳压管也击穿了，说明就是更换的TL431有问题，可后来自己也换了几只TL431、所以也没有引起重视。实际换的TL431全部型号不对，由于那段时间雷击板子特别多，此板修修停停时间最长，所换元件又没有收集，换下就随手丢。可能原型号应为TL2431A，但这型号不熟悉，不能确定这板子是否用的就是TL2431A，所以仍用TL431反装。
