液晶电视电源一般都专设保护电路，有过压、过流、欠压等保护功能。当副电源输出正常，而主电源、PFC电路不工作时，在确认电源板得到开机电平情况下，很可能是保护电路启动所致。判断是不是保护电路启动，以及是哪种保护，很多维修员采用“断开法”，即先断开整个保护电路试机，如果电视能工作（或勉强工作），说明确实是保护电路启动所致。然后恢复电路，再先、后分别断开其过压、过流保护支路，以判断是哪种保护。接下来才能进行下一步检修。
    “断开法”在判断保电路是否启动以及启动原因方面确实方便、快捷，然而保护电路动作多为过压、过流所致，很少是保护电路误动作，采用“断开法”使保护电路全部或部分失效，存在一定风险，可能造成人为对电视二次“伤害”，使故障扩大，造成不必要损失。那么有没有其他更好的方法来判断是不是保护电路启动？启动原因又是什么呢？
    答案是肯定的，那就是“电压法”。本文以一台创维32L16HC型液晶彩电的维修为例进行讲解。

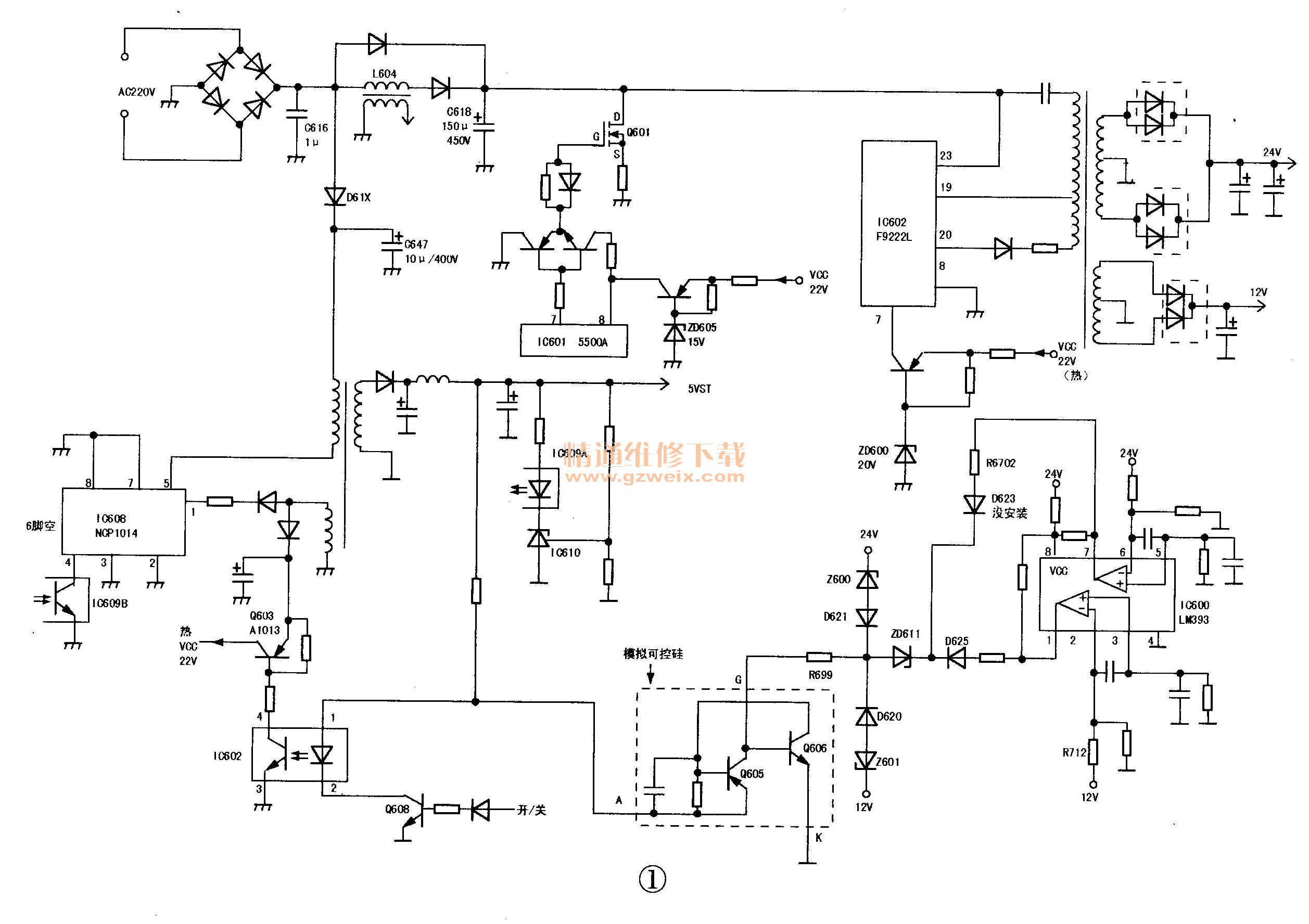

    该机主电源块为F9222L，副电源块为NCP1014，PFC块为5500A，相关电路如图1所示。通电开机，黄灯亮（待机状态），2s后黄灯变绿灯（开机状态），而电视三无。测电源板插座CN606有5Vstb和3V直流电压，说明副电源输出5V电压，且主板已经给电源输出开机信号3V电压；测24V端子、12V端子电压均近似为0V。

    交流关机，将万用表接在24V端子。通电，黄灯亮时电压为0V，黄灯变绿灯瞬间输出25V电压，但立即下降，一会变为0V，绿灯一直亮；再交流关机，将万用表接在12V端子上。通电，黄灯亮时电压为0V，黄灯变绿灯瞬间输出10V电压，但马上下降，一会变为0V，绿灯一直亮；交流关机，将万用表接在PFC输出端子上。开机，黄灯亮时电压为330V，黄灯变绿灯瞬间变为380V，但马上下降，一会降到330V稳定下来，绿灯一直亮。
    维修分析：副电源工作正常，主电源，PFC电路只在通电后工作时间很短，而CPU仍发出开机电平3V左右，绿灯亮，是开机状态。三无故障可能是保护启动所致。
    保护电路工作原理
    （1）24V过压保护。当24V端电压高出24V一定程度时，稳压二极管Z600导通触发模拟可控硅动作，保护启动。
    （2）12V过压保护。当12V端电压高出12V达到一定程度时，稳压二极管Z601导通，模拟可控硅动作，保护启动。
      （3）12V欠压保护。当12V端子电压变低落（如12V过流），IC600（LM393）的②脚电压低于③脚电压，那么①脚会输出高电平，稳压二极管ZD611导通，模拟可控硅动作，保护启动。
    （4）24V失落保护。由于板上D623没有安装，故24V失落保护如同虚设，因此该机只有三种保护。
    模拟可控硅由Q606和Q605构成。当Q606基极有触发电压出现时，Q606、 Q605饱和导通，Q605发射极电压被钳位在0.71V，保护启动，触发电压也就马上消失。由于Q605饱和导通，故Q606基极继续有0.7V供电，所以模拟可控硅一旦导通将无法截止，除非切断交流市电，遥控关机也无法使它截止。Q606的基极相当于模拟可控硅的栅极，Q606的发射极为模拟可控硅的阴极，Q605的发射极为模拟可控硅的阳极。
      无论哪种保护，都会使模拟可控硅导通，使待机、开机光耦IC602的①脚电压被钳位在0.7V左右（正常待机时为5V，开机时为 1.2V），故IC602的热端无法导通（开机时），热端开／待机三极管Q603截止，主电源块F9222L的⑦脚无供电，主电源不工作。同时，PFC块5500A的⑧脚无供电，故PFC电路也不工作。
      了解保护电路工作原理后，接下来就要确认是不是保护电路启动？如果是，还要确认是哪种保护，最终找到故障点，排除故障。
      第一步：确定是不是保护电路启动。主电源块F9222L的⑦脚为VCC供电端，PFC块5500A的⑧脚为VCC供电端，均由副电源提供，Q603为控制三极管。测Q603的电压，e极为34V（正常应为22V） 、 b极为33.7V（正常应为21.3V）、 c极为0.6V（正常为22V） ;再测光耦IC602的④脚电压为33.7V【正常应为0.1V ），可见光耦IC602在开机状态没有导通，使供电管Q603截止，由于空载，故22V升为34V属正常。测光耦IC602冷端①脚电压为0.7V（正常应为1.2V）、②脚为0V（正常）；测开／待机管Q608的b极为0.6V（正常）。极为OV（正常），看来问题就出在光耦IC602的①脚上。该脚与模拟可控硅的阳极（即Q605的e极）连接。测模拟可控硅的栅极（即Q606的基极）电压为0.6V正常应为0V ），可以确定模拟可控硅导通，把光耦IC602的①脚电压拉低至0.7V，使光耦IC602在开机时不导通，保护启动。
    第二步：确定是哪种保护。由于每次开机几秒钟就保护，要解除保护就得交流关机。我们可以通过监测关键点在保护瞬间的电压值，来判断是哪种保护。由于三种保护都有隔离二极管D621、D620、 D625，故不会误判。注意：每测一路关键点之前都必须交流关机，再开机监测。
    具体操作：交流关机，监测Z600稳压二极管正极电压，开机，电压始终为0V，说明不是24V过压所致；交流关机，监测Z601稳压二极管正极电压，开机，电压始终为0V，说明不是12V过压所致；交流关机，监测IC600（LM393）的①脚电压，开机，竟然有18V多电压出现，然后逐渐下降，最后为0V，说明是12V欠压，导致保护电路启动。
    两次交流关机再开，分别监测②脚、③脚电压，②脚不到1V就消失，③脚达10V多后消失，可见②脚电压比③脚低很多，故数字电路LM393的①脚输出高电平（瞬间），使模拟可控硅导通，关闭主电源、PFC电路。②脚到12V端子只有一只电阻R712，检查其正常，测12V端子在交流开机瞬间有电压输出，一会消失。仔细检查，发现R712到②脚之间走线有两个过孔，其中一个不通，用导线搭桥连接后试机，故障排除。此时，测IC600数字电路LM393的各脚电压：①脚0V、②脚11.2V、③脚11.2V、脚0V、⑤脚19.6V、⑥脚19.7V、⑦脚0V、⑧脚22V。
    维修总结：1．本例因12V电压无法加到LM393的②脚，使①脚输出高电平，模拟可控硅导通，将光藕IC602 的①脚钳位在0.7V左右，光辐截止，热端22V供电消失，主电源块F9222L的⑦脚无19V供电，PFC块5500A的  ⑧脚无14V供电，即表现为开机一会就保护，出现绿灯亮（开机状态），但三无故障。保护后LM393的各脚电压  就会消失。维持模拟可控硅继续导通的电压来自副电源  5VST。
      2.判断模拟可控硅是否导通，在绿灯亮后测栅极 （Q606的b极）电压，0.7V导通，0V截止。
      3.判断哪路保护，可反复交流开／关机，监测关键点 是否有电压出现。
      4．采用“电压测量法”无风险，而“断开”法有风险。
