产品规格如下：
    恒流条尺寸：4cm×2cm
    输入电压：DC 12V～18V
    输出电压：9.6V
    LED灯条尺寸：485mm×4mm
    输入电压：9.6V
于是先在支架里贴上高温双面胶，如图9所示。

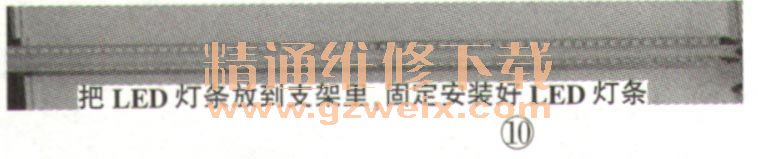

然后把LED灯条按入原灯管支架里，如图10所示。

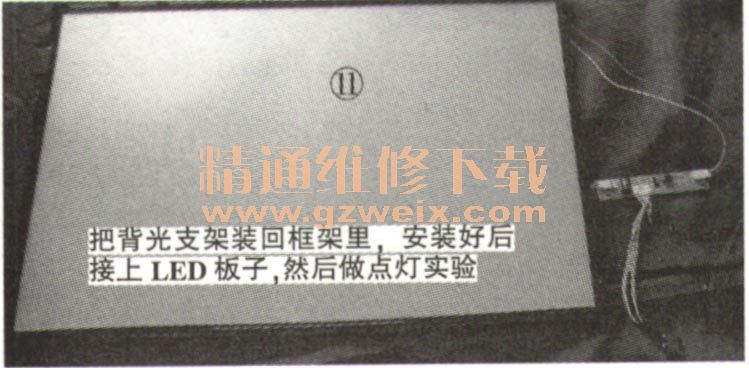

    把背光支架装回框架里，再把塑料固定边框装上，安装好后接上LED板子，点灯实验看亮度是否正常，如图11、12所示。



    正常后再把液晶屏装上，装上LED电路板，LED的板子是通用型，所以控制和供电等接口和原机高压板一样，完全可以对接，如图13所示。

    如果你的显示器是电源高压一体板，那么找出高压供电，一般是12V-15V居多（19V的高压供电只有联想显示器），升压板上接6根线12V、12V、ON、ADJ、GND、GND，升压板上的12V与高压一体板上的12V正极相连，GND跟负极相连，ADJ对应亮度控制，ON连ON/OFF，简单来说就是把原来的高压供电断开，在原高压的前端取电，把这个升压板取而代之！
    把LED的板子固定在原高压板的位置，如图14所示。

    试机正常后就可以装上外壳了，操作很简单，按以上操作即可完成所有改装步骤，改装的成本同换灯管和高压板的成本一样，改装后的液晶显示器亮度比CCF灯管更均匀，更亮！
