厦华LC40HU35液晶彩电屡烧PFC开关管故障检修
来源:本站整理  作者:佚名  2015-01-18 09:01:03

    故障现象:二次开机时,烧大功率场效应管V502。
    分析检修:此机采用单独电源板,其电路由三部分组成:
    一是以L6563A为核心构成的PFC功率因数校正电路,给主电源供电;
    二是以DH321为核心构成的副电源,输出+5V电压给CPU控制系统,并输出32V电压,作为高频头的调谐电压;

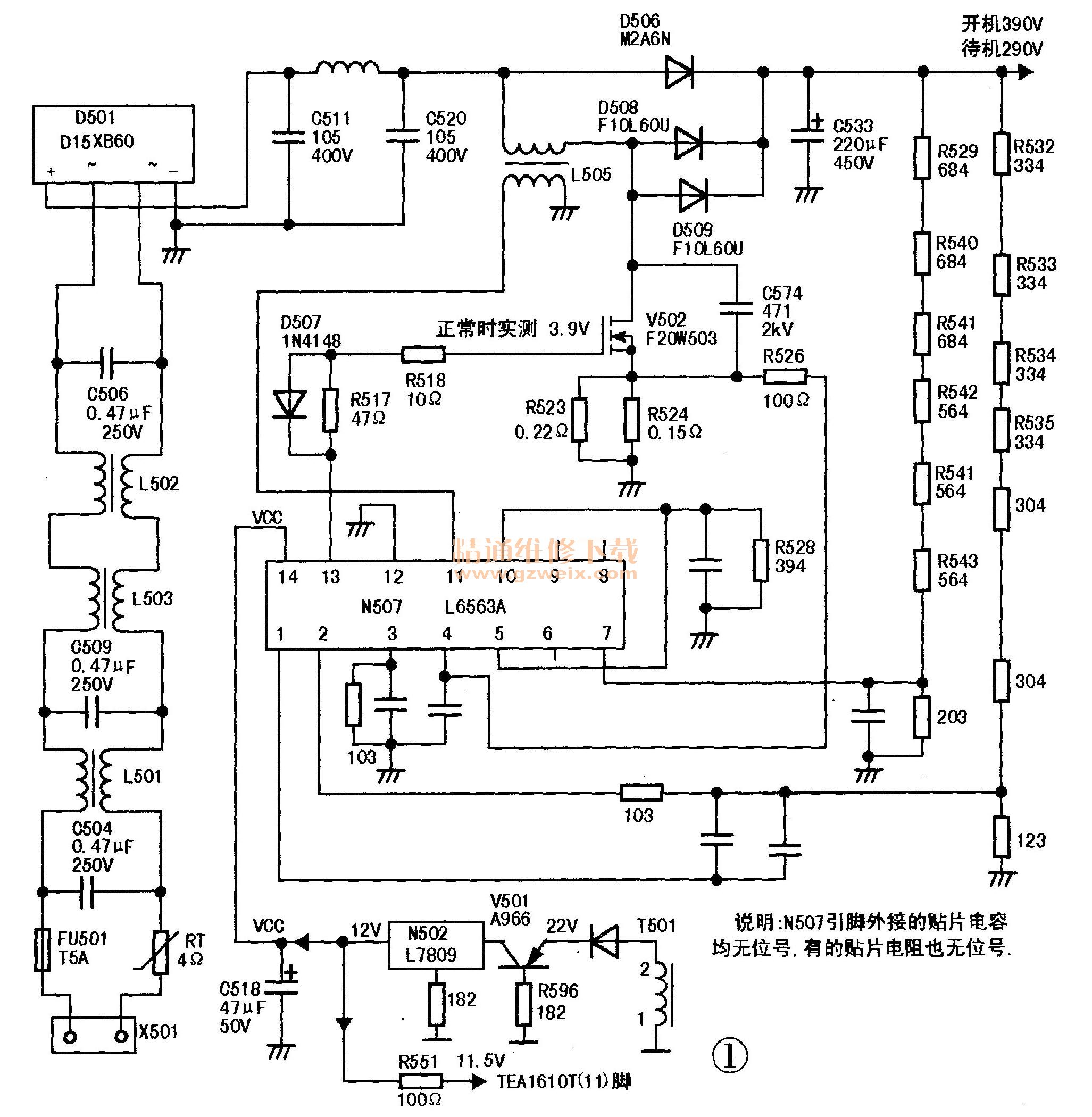

    三是以TEA1610T为核心构成的主开关电源,输出24V/10A、24V/3A、12V、9V给背光板及主板供电,该电源板PFC电路实绘电路如图1所示。

    检修发现电源板上的保险丝管FU501已烧断,PFC开关管V502(F20W503)、V507、V508(K3469)已短路。先检测市电输入至PFC输出之间的元件,从外表看无问题,实测也无短路、漏电现象,反复检测N512 (TDA1610T )和N507 (L6563A)外接的元件,均正常。更换上述损坏元件及TEA1610T和L6563A后,接通电源,待机红色指示灯亮,测得C539两端电压为5V,且稳定,这说明副开关电源无故障。按动开/待机键二次开机,只听到“砰”的一声响,又变成了三无。保险管FU501烧断发黑,V502击穿,其他件未见异常。
    笔者用易购的W20NM60型场效应管代用V502后,再次击穿,保险丝管也同时烧黑熔断。怀疑所换功率管参数不匹配,从网上购回原装进口的F20W503和TEA1610T、L6563A,但换上后故障依旧。思路又回到了市电输入至PFC整流滤波之间的元件上,这部分只剩下PFC滤波电容C533(220μF/450V)没有焊下检测,焊下检测,已无充放电现象,说明此电容已无容量,换新后开机,故障排除。
