一台TCL HID29189PB高清彩电，高压包打火引起三无。前一维修人员说：换了高压包和行管，开机一切正常，但只能工作约一小时就要烧行管，现已换了4只行管了。
    简单地说，烧行管的原因为过压、过流或过热。其实，很多过流情况常以过热形式表现出来，并烧坏行管。当然，如果电流很大，行管可能瞬间损坏，由于时间很短，行管表面不很热。根据个人经验：过压击穿的行管，其c、e极多是短路的，阻值为0Ω；过热击穿的，其c、e极约有十多欧姆的电阻。取来前面烧坏的3只行管，一个是原机行管，型号C5144，其c、e极电阻为0Ω，应是高压包打火致行管过压击穿的；另两只行管表面有打磨的迹象（此类行管常称为打磨管，市场上很常见，质量良秀不齐），标注的型号也是C5144，其c、e极电阻约为3Ω（指针式万用表R×1挡），似过热烧坏。
    试机，图像、声音全正常。开盖后见高压包确实是新的，行管用的是打磨管C5144，开机后手摸行管感觉热量上升很快，仅十分钟散热片已经较热了，行管表面的温度比散热片的温度高许多，结合上述经验，判断该机是过热烧坏的。怀疑行管质量不好，换上松下原装行管C5413，感觉发热反而更厉害。

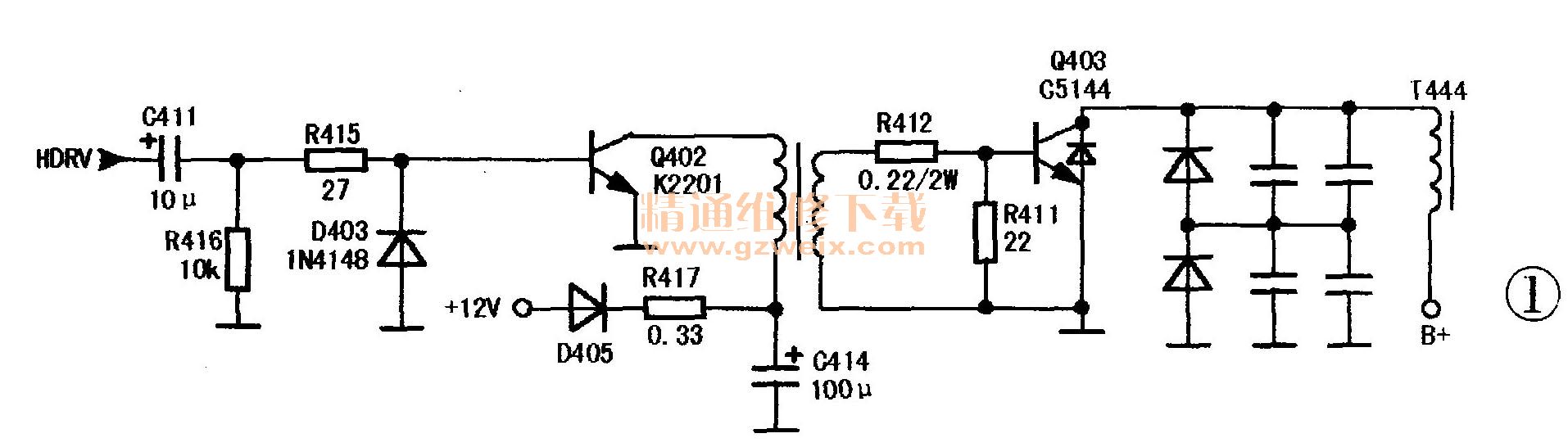

    图像、声音均正常，这说明电源和行场扫描都没有问题，高压包是按原型号换的一般没问题，于是决定检查行激励电路。测得行推动级供电与滤波电容均正常，查看行推动变压器次级回路，如图1所示，发现电阻R412被一根导线短接了，前位维修人员说是拆换行管时不慎把R412弄断了，看阻值仅0.22Ω，况且有的高清CRT彩电根本就没有这只电阻，就用电线短接了。为了解这只电阻对行管激励有何影响，在B＋供电回路串人一只0.47Ω/2W电阻R（原机没有此限流电阻），在TV状态下拔去有线电缆，使屏幕呈雪花状态或蓝屏状态，使行扫描电路处于固定功率状态，开机三四分钟等显像管灯丝温度稳定后，用数字万用表测得R两端电压为0.374V，换算成电流为800mA，感觉有点偏高。将R412装上试机，测得R上电压为0.291V，即电流降为620mA，手摸行管，感觉仅温热感。再短路R1，电流又上升至800mA。一只0.22Ω电阻竟能让行工作电流有180mA变化，有点出乎意料。180mA的电流，在B＋为130V供电下，行管功耗就增加了23AW，难怪行管发热加剧。

    为摸索R412取多大阻值才是最佳激励状态，找来6只0.1Ω电阻，分别用1只或多只串联来代替R412试机，测得行扫描电流的变化情况如图2所示，呈现一个U形曲线。从图中可以看出，当R412的阻值在0.2Ω～0.3Ω时，电流最小；当R412小于0.1Ω时，电流较大，这时行管应处于过激励状态，此时行管进人深度饱和状态，转换到截止状态的时间变长使得开关功耗增加；当R412大于0.5Ω后，电流已上升到一较大值，这时行管处于欠激励状态，行管饱和导通深度不够，则饱和压降变大引起功耗增加。后两种激励状态均会使行管功耗增大，发热严重，时间长会烧坏。

    在前面试机时，为何用原装管反而发热更严重呢？笔者认为这应是原装行管性能较好，其放大倍数比打磨管高，短路R412后行管过激励程度更严重所致。另外，在电视机正常显示图像画面时，由于图像内容不同，亮暗相差很大，行扫描电流波动也较大，所以在上述检查中，选择无信号输入状态，这样一是便于检测对比，二是该状态也较接近正常状态的参数平均值。实际上，激励电路在设计时会让行管处于适度过激励状态，这样在重负载下才不至于欠激励，虽然这样在轻载时呈现为过激励状态，但轻载时行管本身功耗减小，因此不易烧坏。
      维修实践中欠激励较多见，因为行推动回路的元件有虚焊或变质都会引起欠激励。行管基极激励回路电压低、电流大，高清CRT大屏幕机的激励脉冲电流达安培级。在检修行管发热故障时，可先补焊一遍行激励电路，也许这能解决问题。另外，挑选行管不仅要注意耐压、电流和功率，还要注意放大系数。一般来说，耐压越高、功率越大的行管，其放大系数通常越小，因此在代换行管时，如果选择比原行管耐压更高、功率更大的行管，很可能会欠出现激励现象。维修界普遍认为：进口品牌机若换上国产行管，寿命不长，其原因是进口机行管放大倍数较大，需要的驱动功率较小，换上国产行管后，易激励不足而发热烧坏，这时应适当增加行激励功率。
